O ar comprimido percorre um caminho com pelo menos quatro etapas antes de chegar à ferramenta ou ao equipamento de processo: geração, tratamento, armazenamento e distribuição. Entender esse trajeto ajuda a dimensionar o sistema certo e evitar o erro mais comum, que é comprar as máquinas de ar comprimido sem pensar no que vem depois. Nas seções abaixo veja onde cada componente entra e o que acontece quando um deles falha.
Geração: onde tudo começa
O compressor aspira o ar atmosférico e o reduz de volume, aumentando a pressão. É o coração do sistema.
Existem dois princípios de compressão mais usados na indústria: o pistão, que usa um êmbolo para comprimir em ciclos, e o parafuso, que usa dois rotores helicoidais em rotação contínua. Se quiser entender melhor as diferenças antes de escolher, o post sobre como funciona um compressor de ar cobre isso em detalhe.
O que a maioria das pessoas ignora é que o compressor entrega o ar quente e carregado de umidade. Um pistão de 10 HP trabalhando em ambiente com 80% de umidade relativa injeta litros de água no sistema por dia. Sem tratamento, essa água vai para as ferramentas, as válvulas e os processos.
Tratamento: tirar o que o compressor jogou no ar
Logo após a saída do compressor entra o pós-resfriador, que derruba a temperatura do ar de 80-100 °C para perto de 40 °C. Nessa queda de temperatura, boa parte da umidade já condensa e é drenada.

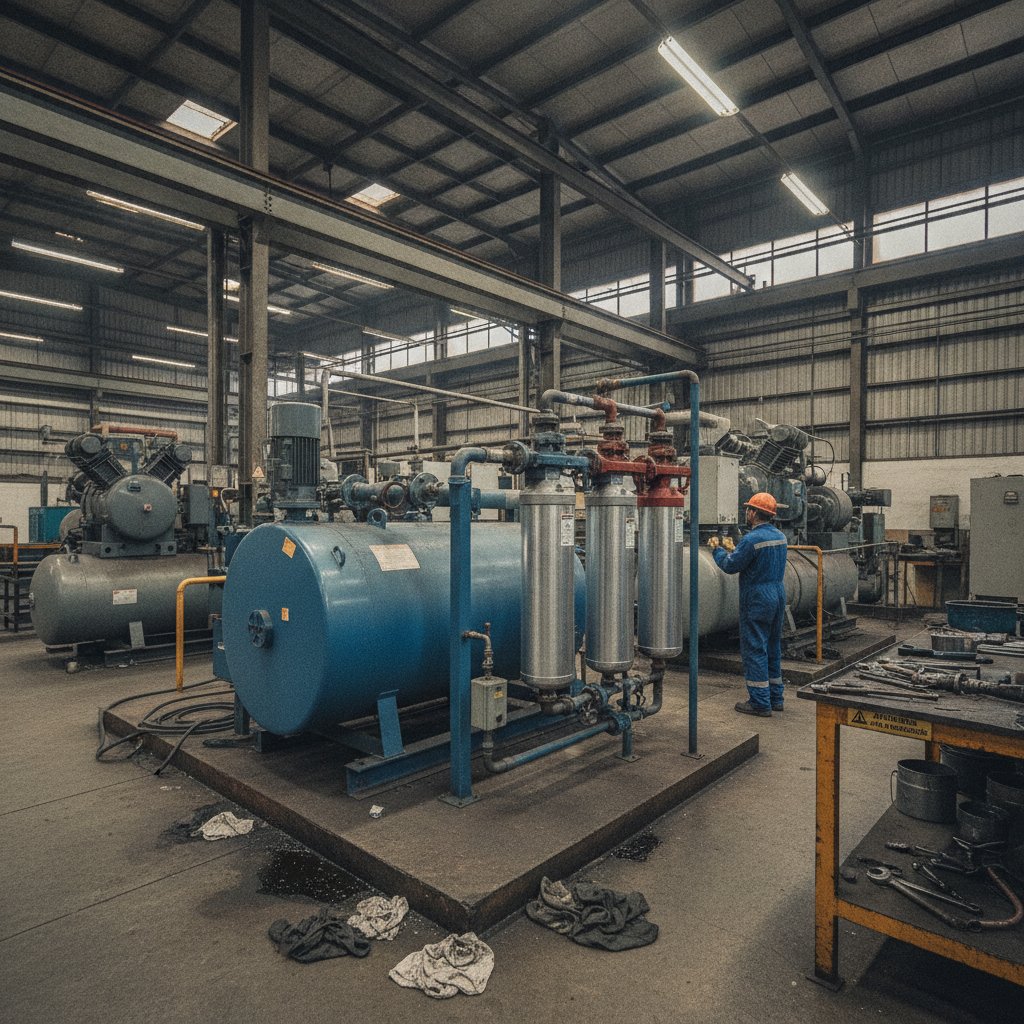

O próximo passo é o secador de ar comprimido. Os mais comuns são os de refrigeração, que resfriam o ar até o ponto de orvalho entre 2 °C e 10 °C, precipitando a umidade restante antes que o ar entre na rede.
Depois vêm os filtros: separador de partículas, filtro coalescente para névoa de óleo e, quando a aplicação exige, filtro de carvão ativado para odor. Pintura industrial, farmacêutica e food service não abrem mão dessa última camada.
Armazenamento: o reservatório como pulmão do sistema
O reservatório (ou vaso de pressão) fica entre o compressor e a rede. Ele serve para absorver picos de demanda sem que o compressor precise ligar e desligar o tempo todo.
Uma oficina que usa pistola de impacto em rajadas curtas precisa de reservatório maior do que uma linha de solda com consumo constante. A regra prática que uso como ponto de partida: pelo menos 10 litros de reservatório para cada PCM de vazão do compressor.
Reservatório subdimensionado faz o compressor trabalhar em ciclos curtos demais, o que acelera o desgaste do motor e das válvulas e quase dobra o consumo de manutenção.
Distribuição: da saída do reservatório até o ponto de uso
A rede de distribuição é onde mais dinheiro se perde por descuido. Queda de pressão de 1 bar ao longo da tubulação pode representar 7% a 10% de energia desperdiçada, e é invisível até alguém instalar um manômetro no ponto de uso e ver que a pressão chegou 2 bar abaixo do esperado.
O layout preferencial é o anel fechado (loop), que alimenta o sistema por dois caminhos e equaliza a pressão em qualquer ramal. Redes em espinha de peixe acumulam queda de pressão progressiva nos pontos mais distantes.

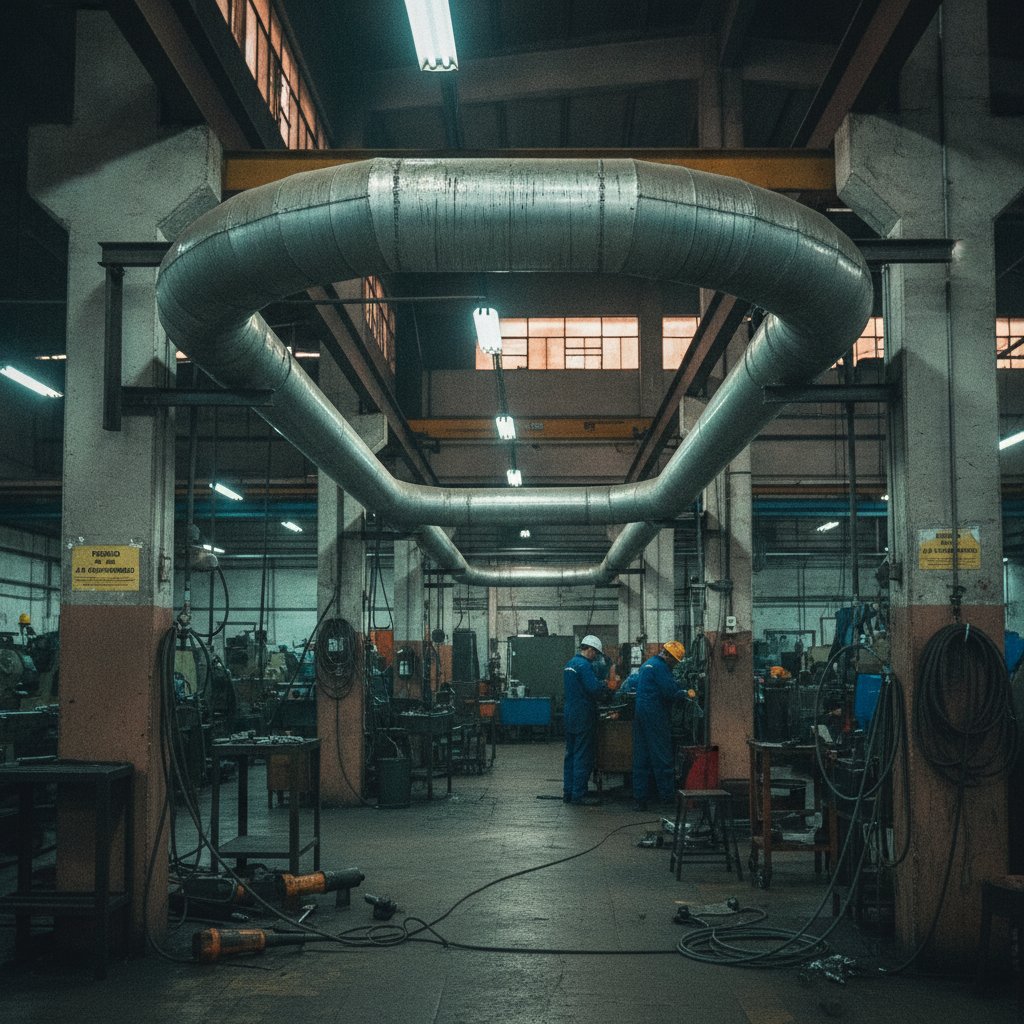

O material da tubulação importa muito para quem compra usado ou reforma a instalação. Galvanizado enferruja internamente ao longo dos anos e solta partículas que entopem válvulas e danificam ferramentas. Alumínio modular e aço inox são mais seguros; PVC é proibido em instalações de ar comprimido pelo risco de explosão por fragilização. O post sobre tubulação de ar comprimido traz os critérios de escolha e os diâmetros certos por vazão.
Perguntas frequentes
Qual é a ordem correta dos componentes num sistema de ar comprimido
A sequência padrão é: compressor, pós-resfriador, separador de condensado, reservatório, secador, filtros e, por fim, a rede de distribuição até os pontos de uso. Inverter a ordem, como colocar o secador antes do reservatório, reduz a eficiência do tratamento e aumenta o consumo energético.
Por que a pressão cai entre o compressor e a ferramenta
A queda de pressão acontece por atrito do ar na tubulação, por diâmetro insuficiente, por curvas e conexões em excesso e por vazamentos. Uma rede bem projetada admite até 0,3 bar de queda entre o reservatório e o ponto de uso; acima disso há perda de produtividade e desperdício de energia.
O reservatório substitui o secador de ar
Não. O reservatório amorte picos de demanda e permite que parte da umidade condense e drene, mas não remove o vapor d’água dissolvido no ar. Para isso é necessário o secador, que reduz o ponto de orvalho a valores baixos o suficiente para que a umidade não condense dentro da rede nem nas ferramentas.
Qual diâmetro de tubulação usar na linha principal
O diâmetro depende da vazão total do sistema (em PCM ou m³/h), do comprimento da rede e da queda de pressão admissível. Para vazões até 30 PCM em redes de até 30 metros, 3/4 de polegada costuma ser suficiente na linha principal; para vazões acima de 60 PCM ou redes longas, 1 polegada ou mais é o ponto de partida.
