A ISO 8573 define nove classes de qualidade do ar comprimido, da classe 0 (a mais pura) à classe 9 (a mais permissiva), com limites específicos para partículas sólidas, umidade e óleo. Se você está especificando o sistema de tratamento de ar para uma linha de produção, a classe errada custa caro dos dois lados: excessiva demais, você paga por filtragem que a aplicação não precisa; insuficiente, você contamina produto, danifica válvulas e para a linha. Para entender como isso se conecta à escolha do equipamento, vale cruzar com o que já explicamos sobre qualidade do ar comprimido de forma mais ampla.
O que a norma realmente mede
A ISO 8573 avalia o ar comprimido em três parâmetros separados, e cada um tem sua própria escala de classes. Não existe uma classe única para o ar inteiro: você especifica três números.
O primeiro parâmetro é a concentração de partículas sólidas, medida em quantidade e tamanho por metro cúbico. O segundo é o teor de umidade, expresso como ponto de orvalho em pressão (a temperatura a que a água começa a condensar dentro do sistema). O terceiro é o conteúdo total de óleo, em miligramas por metro cúbico.
Uma especificação típica aparece assim: ISO 8573-1:2010 Classe 1.4.1. O primeiro número é partículas, o segundo é umidade, o terceiro é óleo. Quem não entende isso compra o filtro certo para óleo e esquece que o ponto de orvalho da linha está em +10°C, quando a aplicação precisa de -40°C.
As classes e o que elas pedem de equipamento

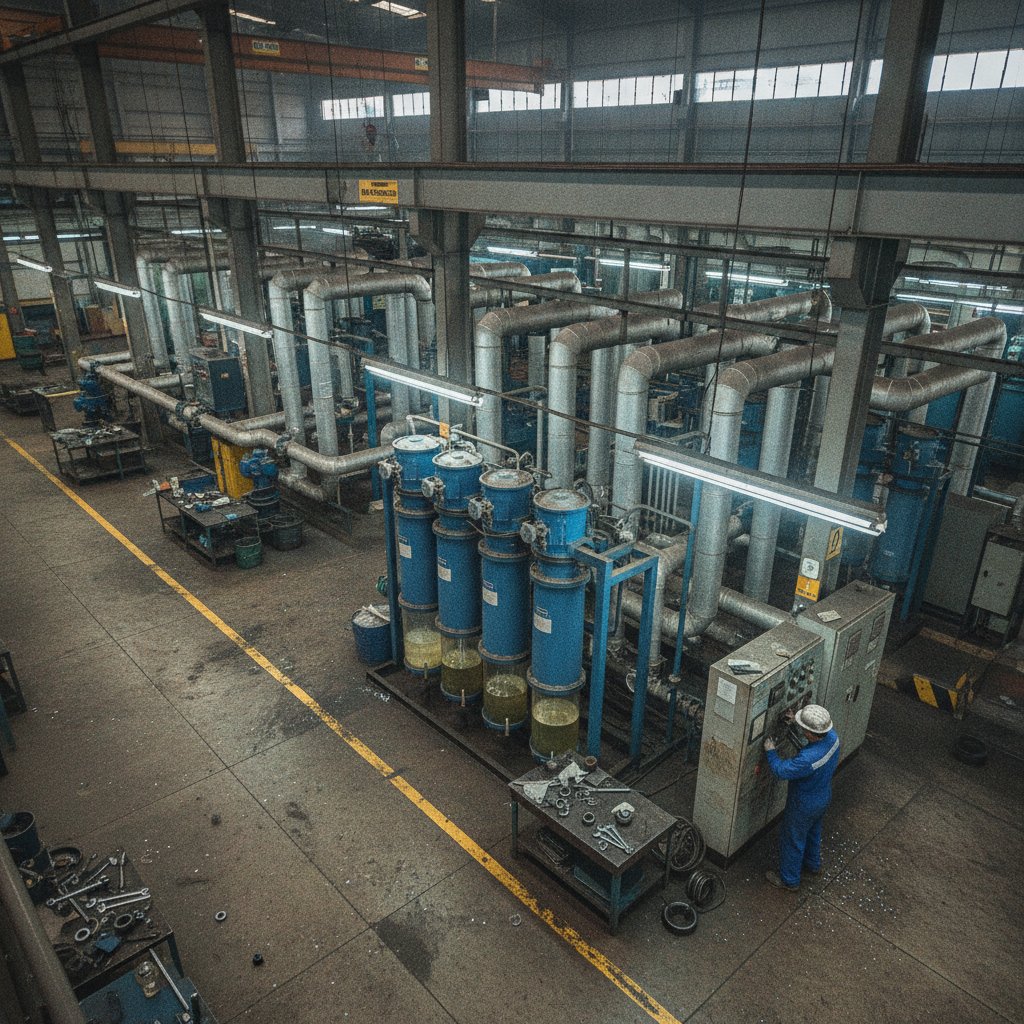

Para partículas sólidas, a classe 1 limita partículas acima de 0,1 micrômetro a 20.000 por metro cúbico e exige filtros coalescentes de alta eficiência. A classe 4 já permite até 6 mg/m³ de partículas maiores que 1 micrômetro, o que um filtro de linha simples consegue atender.
Para umidade, a classe 1 exige ponto de orvalho abaixo de -70°C, que só um secador por adsorção regenerativo entrega. A classe 4 aceita ponto de orvalho de +3°C, que um secador frigorífico standard dá conta. A classe 6 não coloca limite de ponto de orvalho em pressão, só limita umidade relativa a 100%, o que na prática significa ar sem tratamento especial.
Para óleo, a classe 1 limita a 0,01 mg/m³. A classe 3 permite até 1 mg/m³. A classe X cobre situações fora da escala padrão, exigidas por normas específicas do setor. Indústria farmacêutica e alimentícia com frequência operam em classe 0 para óleo, que a própria norma define como “a ser especificado pelo usuário e pelo fabricante” mas que na prática exige compressores isentos de óleo, combinados com filtragem catalítica.
Qual classe usar em cada aplicação
Pintura automotiva a pó seco exige classe 1.2.1: qualquer traço de óleo ou umidade arruína a aderência e gera bolhas. Linha de embalagem de alimento seco trabalha tipicamente com 1.2.1 também. Montagem de peças mecânicas com ferramental pneumático comum aceita 3.4.3 sem problema.
Instrumentação de controle de processo, transmissores e válvulas de controle costumam pedir classe 2.4.2. O erro que eu vejo com mais frequência é o gerente de manutenção instalar o mesmo secador frigorífico para tudo, que entrega ponto de orvalho de +3°C, e depois reclamar que os transmissores drift com temperatura.
Solda MIG/MAG com ar para remoção de respingo, movimentação de material, cilindros de alimentação de prensa: classe 3.5.3 a 4.5.4 na maioria dos casos. Não gaste com adsorção onde frigorífico resolve.
Para aprofundar o lado dos contaminantes que afetam a qualidade do sistema, vale ler sobre contaminação do ar comprimido, que cobre as fontes e os mecanismos de entrada de cada tipo de impureza.
Se você está montando ou expandindo um sistema de ar comprimido e ainda está na etapa de escolha do equipamento base, o catálogo de compressores de ar industriais no Galpão das Máquinas tem opções novas e usadas com ficha técnica para você já cruzar com a classe que sua aplicação pede.
Perguntas frequentes
O que é a classe 0 da ISO 8573
A classe 0 não está na escala padrão de 1 a 9. Ela indica que os requisitos de pureza são mais exigentes do que a classe 1 e devem ser definidos em acordo entre usuário e fornecedor. Na prática, aparece em aplicações farmacêuticas, eletrônica de precisão e processos onde qualquer traço de contaminante é inaceitável. Exige compressor oil-free e filtragem de alta eficiência com verificação analítica periódica.
Qual a diferença entre secador frigorífico e secador por adsorção para atingir a classe de umidade
O secador frigorífico entrega ponto de orvalho entre +3°C e +7°C, que corresponde às classes 4 e 5 de umidade. O secador por adsorção chega a -40°C ou -70°C, cobrindo as classes 2 e 1. Para a maioria das aplicações industriais de uso geral, o frigorífico é suficiente e custa bem menos para instalar e operar. Adsorção é necessária quando há risco de congelamento nas linhas, em processos sensíveis a umidade ou em instrumentação crítica.
Preciso de compressor oil-free para atingir classe 1 de óleo

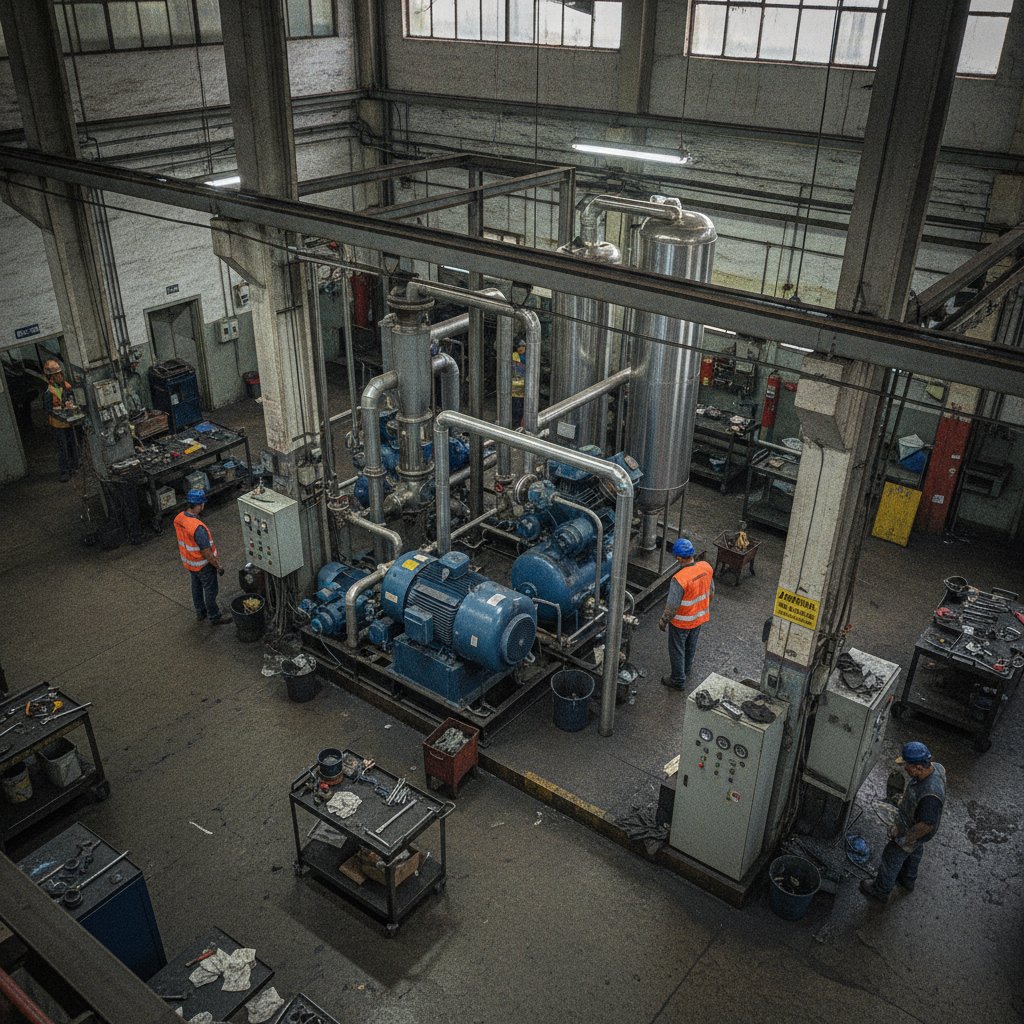

Não necessariamente, mas é o caminho mais confiável. Um compressor lubrificado com separador de óleo eficiente, filtro coalescente e filtro de carvão ativado consegue chegar a 0,01 mg/m³. O problema é que esse trem de filtragem tem custo de manutenção alto e precisa de monitoramento constante; qualquer elemento saturado e o nível de óleo sobe sem aviso. O compressor oil-free elimina a fonte do problema; a filtragem policial vira segurança, não a primeira linha de defesa.
Como identificar qual classe de qualidade minha aplicação precisa
O ponto de partida é o manual do equipamento que vai usar o ar comprimido. Fabricantes de válvulas pneumáticas, robôs, ferramental e máquinas de embalagem costumam especificar a classe ISO 8573 ou ao menos os limites individuais de partícula, umidade e óleo. Se não houver especificação, pergunte por escrito antes de instalar. Para processos que tocam alimento, bebida ou medicamento, normas setoriais como a FSSC 22000 e regulamentos da ANVISA definem requisitos mínimos que geralmente correspondem às classes 1 ou 2 de óleo.
