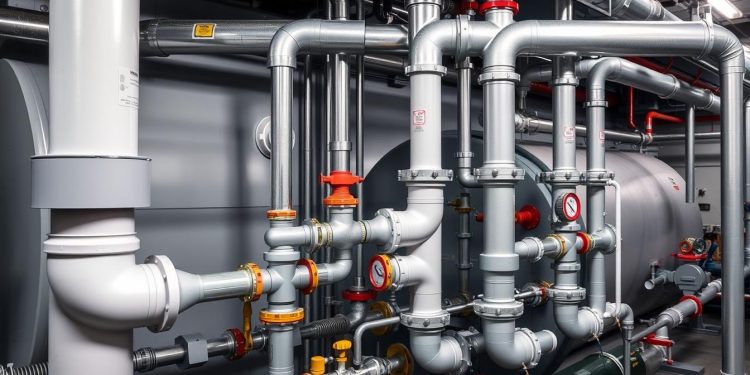

As caldeiras industriais são equipamentos fundamentais para diversos processos produtivos, sendo responsáveis pela geração de vapor ou água quente sob pressão. Estes sistemas térmicos transformam a energia química dos combustíveis em energia térmica, fornecendo calor necessário para inúmeras aplicações industriais. Este guia técnico aborda os principais aspectos das caldeiras, desde seu funcionamento básico até critérios avançados de seleção para diferentes segmentos industriais.
O que é uma Caldeira e como Funciona
Uma caldeira é um recipiente metálico projetado para aquecer água ou produzir vapor sob pressão superior à atmosférica. Conforme definição da NR-13, caldeiras a vapor são “equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, projetados conforme códigos pertinentes”.
O funcionamento básico de uma caldeira industrial envolve a transferência de calor gerado pela combustão de um combustível para a água, transformando-a em vapor. Este processo ocorre em um ambiente fechado e controlado, onde a energia térmica é utilizada de forma eficiente para diversas aplicações industriais.
O ciclo de operação de uma caldeira começa com a entrada de água tratada no sistema. Esta água é aquecida pela energia liberada na combustão do combustível (que pode ser gás natural, óleo, biomassa, entre outros). À medida que a temperatura aumenta, a água se transforma em vapor, que é então distribuído para os pontos de consumo através de tubulações adequadamente dimensionadas.
Processo de Geração de Vapor
O processo de geração de vapor em uma caldeira industrial segue estas etapas fundamentais:
- Alimentação de água tratada no sistema
- Aquecimento da água através da combustão do combustível
- Transferência de calor dos gases de combustão para a água
- Transformação da água em vapor saturado
- Em alguns casos, superaquecimento do vapor para aumentar sua energia
- Distribuição do vapor para os pontos de consumo
- Retorno do condensado para reaproveitamento
A eficiência deste processo depende de diversos fatores, como a qualidade do combustível, o tratamento adequado da água, a manutenção preventiva do equipamento e o correto dimensionamento do sistema para a demanda térmica requerida.
Precisa de uma caldeira para sua indústria?
Conheça os diversos modelos disponíveis e encontre a solução ideal para suas necessidades térmicas.
Principais Componentes de uma Caldeira Industrial
Uma caldeira industrial é composta por diversos componentes que trabalham em conjunto para garantir a geração eficiente e segura de vapor. Conhecer estes elementos é fundamental para compreender o funcionamento do equipamento e realizar manutenções adequadas.
Corpo da Caldeira
O corpo da caldeira é o vaso de pressão principal, geralmente construído em aço carbono ou aço liga, projetado para suportar altas pressões e temperaturas. É onde ocorre a transformação da água em vapor e pode apresentar diferentes configurações dependendo do tipo de caldeira (flamotubular ou aquatubular).
Nas caldeiras flamotubulares, o corpo é um cilindro horizontal que contém água em seu interior e tubos por onde passam os gases quentes da combustão. Já nas caldeiras aquatubulares, o corpo é composto por tubos onde circula a água, enquanto os gases quentes passam pelo lado externo.
Queimador
O queimador é responsável pela combustão do combustível, seja ele gás natural, óleo, biomassa ou outro. É composto por bicos injetores, sistema de ignição, ventilador de ar e dispositivos de controle de chama. A eficiência da combustão impacta diretamente no rendimento térmico da caldeira e na emissão de poluentes.
Sistema de Controle
O sistema de controle monitora e regula os parâmetros operacionais da caldeira, como pressão, temperatura, nível de água e combustão. Modernos sistemas utilizam controladores lógicos programáveis (CLPs) e interfaces homem-máquina (IHMs) que permitem operação automatizada e monitoramento remoto.
Os principais elementos de controle incluem pressostatos, termostatos, controladores de nível, analisadores de combustão e sistemas de segurança que garantem a operação dentro dos parâmetros projetados.
Válvulas de Segurança
As válvulas de segurança são dispositivos fundamentais que protegem a caldeira contra sobrepressão. Elas são calibradas para abrir automaticamente quando a pressão interna ultrapassa o limite de segurança, liberando o excesso de vapor para a atmosfera ou para um sistema de recuperação.
Conforme exigido pela NR-13, as caldeiras devem possuir pelo menos duas válvulas de segurança independentes, que precisam ser testadas e recalibradas periodicamente.
Tubulações e Acessórios
O sistema de tubulações de uma caldeira inclui:
- Tubulações de alimentação de água
- Tubulações de vapor (principal e distribuição)
- Tubulações de retorno de condensado
- Tubulações de purga e drenagem
- Tubulações de combustível
Além das tubulações, diversos acessórios são essenciais para o funcionamento adequado do sistema, como purgadores, separadores de vapor, filtros, bombas de alimentação, economizadores e superaquecedores.
Tipos de Caldeiras e suas Aplicações
As caldeiras industriais podem ser classificadas de diversas formas, considerando aspectos como o modo de transferência de calor, o tipo de combustível utilizado, a pressão de operação e a configuração construtiva. Cada tipo apresenta características específicas que o tornam mais adequado para determinadas aplicações.
| Tipo de Caldeira | Características | Pressão de Trabalho | Aplicações Recomendadas |
|---|---|---|---|
| Flamotubular | Gases de combustão passam por tubos imersos em água | Até 30 kgf/cm² | Indústrias de pequeno e médio porte, hospitais, lavanderias |
| Aquatubular | Água circula dentro dos tubos, gases passam externamente | Acima de 30 kgf/cm² | Grandes indústrias, termelétricas, refinarias |
| Elétrica | Utiliza resistências elétricas para aquecimento | Variável | Processos que exigem vapor limpo, laboratórios, indústria farmacêutica |
| Biomassa | Utiliza resíduos orgânicos como combustível | Variável | Indústrias com disponibilidade de resíduos (madeira, bagaço) |
Caldeira Flamotubular (Tubos de Fogo)
Nas caldeiras flamotubulares, os gases quentes provenientes da combustão passam por tubos imersos em água. Este tipo de caldeira apresenta construção mais simplificada e é amplamente utilizado em aplicações de pequeno e médio porte.
Vantagens
- Construção mais simples e custo inicial menor
- Maior tolerância a variações na qualidade da água
- Grande volume de água, o que permite atender a demandas flutuantes
- Manutenção mais simples e acessível
- Boa resposta a variações de carga
Limitações
- Pressão de operação limitada (geralmente até 30 kgf/cm²)
- Menor eficiência térmica comparada às aquatubulares
- Maior tempo para atingir a pressão de operação
- Capacidade de produção de vapor limitada
- Maior risco em caso de explosão devido ao grande volume de água
Caldeira Aquatubular (Tubos de Água)
Nas caldeiras aquatubulares, a água circula dentro dos tubos, enquanto os gases quentes da combustão passam pelo lado externo. Este tipo é mais adequado para aplicações que exigem altas pressões e grandes capacidades de geração de vapor.
Vantagens
- Capacidade de operar com pressões mais elevadas
- Maior capacidade de produção de vapor
- Melhor eficiência térmica
- Tempo de resposta mais rápido
- Possibilidade de incorporar superaquecedores e economizadores
Limitações
- Construção mais complexa e custo inicial mais elevado
- Exige tratamento de água mais rigoroso
- Manutenção mais especializada
- Menor tolerância a variações bruscas de demanda
- Controle operacional mais complexo
Caldeira Elétrica
As caldeiras elétricas utilizam resistências elétricas para aquecer a água e produzir vapor. São equipamentos compactos, limpos e de fácil instalação, ideais para aplicações que exigem vapor de alta pureza ou onde há restrições para emissões atmosféricas.
Caldeira a Biomassa
As caldeiras a biomassa utilizam resíduos orgânicos como combustível, como cavaco de madeira, bagaço de cana, casca de arroz e outros materiais. São uma alternativa sustentável e economicamente viável para indústrias que geram ou têm acesso a estes resíduos.
Compare diferentes tipos de caldeiras
Acesse nosso catálogo e encontre o modelo que melhor atende às necessidades específicas da sua indústria.
Aplicações Industriais das Caldeiras
As caldeiras industriais são utilizadas em diversos segmentos da indústria, cada um com requisitos específicos de pressão, capacidade térmica e regime de operação. A seguir, apresentamos as principais aplicações e suas características.
Indústria Alimentícia
Na indústria alimentícia, as caldeiras são utilizadas em processos de cozimento, esterilização, pasteurização e secagem. Estes processos geralmente requerem:
- Pressão: 8 a 15 kgf/cm²
- Capacidade térmica: Variável conforme o porte da indústria
- Regime de operação: Contínuo durante o período produtivo
- Requisitos especiais: Vapor de alta qualidade, sem contaminantes
Indústria Química
Na indústria química, o vapor é utilizado em reações químicas, destilação, evaporação e aquecimento de reatores. Os requisitos típicos incluem:
- Pressão: 10 a 40 kgf/cm²
- Capacidade térmica: Média a alta
- Regime de operação: Geralmente contínuo (24/7)
- Requisitos especiais: Controle preciso de temperatura e pressão
Indústria Têxtil
No setor têxtil, as caldeiras são essenciais para processos de tingimento, secagem, acabamento e fixação de corantes. Características comuns:
- Pressão: 6 a 12 kgf/cm²
- Capacidade térmica: Média
- Regime de operação: Intermitente ou contínuo
- Requisitos especiais: Estabilidade na pressão do vapor
Indústria Farmacêutica
Na indústria farmacêutica, as caldeiras fornecem vapor para esterilização, secagem, destilação e climatização de ambientes controlados. Requisitos típicos:
- Pressão: 6 a 10 kgf/cm²
- Capacidade térmica: Baixa a média
- Regime de operação: Intermitente
- Requisitos especiais: Vapor puro, sem contaminantes
Hospitais e Lavanderias
Em hospitais e lavanderias industriais, as caldeiras são utilizadas para esterilização de instrumentos, lavagem e secagem de roupas. Características comuns:
- Pressão: 6 a 10 kgf/cm²
- Capacidade térmica: Baixa a média
- Regime de operação: Diário, com picos de demanda
- Requisitos especiais: Confiabilidade e segurança
Usinas de Açúcar e Álcool
Nas usinas sucroalcooleiras, as caldeiras de grande porte utilizam o bagaço de cana como combustível, gerando vapor para processos produtivos e cogeração de energia elétrica:
- Pressão: 21 a 100 kgf/cm²
- Capacidade térmica: Muito alta
- Regime de operação: Contínuo durante a safra
- Requisitos especiais: Alta eficiência na queima de biomassa
Como Escolher a Caldeira Ideal para sua Indústria
A seleção da caldeira adequada para uma aplicação industrial específica é um processo técnico que deve considerar diversos fatores. Uma escolha acertada resulta em maior eficiência energética, menor custo operacional e maior vida útil do equipamento.
Análise da Demanda Térmica
O primeiro passo para a escolha de uma caldeira é o dimensionamento correto da demanda térmica. É necessário calcular:
- Consumo de vapor em kg/h ou t/h
- Pressão de trabalho necessária
- Temperatura do vapor requerida
- Perfil de consumo (contínuo, intermitente, com picos)
- Projeção de crescimento futuro
O subdimensionamento pode resultar em incapacidade de atender à demanda, enquanto o superdimensionamento leva a desperdício de energia e maior investimento inicial.
Seleção do Tipo de Combustível
| Combustível | Vantagens | Desvantagens | Aplicações Recomendadas |
|---|---|---|---|
| Gás Natural | Combustão limpa, alta eficiência, fácil controle | Dependência de rede de distribuição | Indústrias em geral, hospitais, hotéis |
| Óleo Combustível | Alto poder calorífico, disponibilidade | Maior emissão de poluentes, necessidade de aquecimento | Grandes indústrias, locais sem acesso a gás |
| Biomassa | Baixo custo, renovável, créditos de carbono | Logística de armazenamento, variação na qualidade | Indústrias com resíduos disponíveis (madeira, papel) |
| Eletricidade | Limpeza, facilidade de instalação, sem emissões locais | Alto custo operacional, limitação de capacidade | Laboratórios, indústria farmacêutica, processos especiais |
Análise de Eficiência Energética
A eficiência energética de uma caldeira é um fator determinante para os custos operacionais ao longo de sua vida útil. Deve-se considerar:
- Rendimento térmico do equipamento
- Sistemas de recuperação de calor (economizadores, pré-aquecedores)
- Isolamento térmico
- Sistemas de controle automatizados
- Possibilidade de modulação da queima conforme a demanda
Avaliação do Custo Total de Propriedade
Além do investimento inicial, é fundamental considerar o custo total de propriedade (TCO) da caldeira ao longo de sua vida útil:
- Custo do combustível
- Custos de manutenção preventiva e corretiva
- Custos com tratamento de água
- Custos com mão de obra operacional
- Custos com peças de reposição
- Custos com adequações ambientais
Encontre a caldeira ideal para sua aplicação
Acesse nosso catálogo e compare diferentes modelos, especificações técnicas e preços.
Manutenção, Segurança e Conformidade Normativa
A operação segura e eficiente de caldeiras industriais depende de um programa rigoroso de manutenção preventiva e do cumprimento das normas técnicas aplicáveis. A NR-13 (Norma Regulamentadora 13) estabelece requisitos mínimos para gestão da integridade estrutural de caldeiras e vasos de pressão durante sua vida útil.
Programa de Manutenção Preventiva
Um programa eficaz de manutenção preventiva para caldeiras deve incluir:
- Inspeções visuais diárias dos componentes principais
- Verificação periódica dos sistemas de controle e segurança
- Análise da qualidade da água e do tratamento químico
- Limpeza dos tubos de fogo ou água
- Manutenção do sistema de combustão
- Verificação de vazamentos e corrosão
- Calibração de instrumentos de medição e controle
Requisitos de Segurança conforme NR-13
A NR-13 estabelece que toda caldeira deve possuir o seguinte:
- Válvulas de segurança dimensionadas e instaladas corretamente
- Instrumento que indique a pressão do vapor acumulado
- Injetor ou sistema de alimentação de água independente do principal
- Sistema de indicação de nível de água
- Sistema de alarme sonoro para níveis críticos
- Sistema de parada automática em caso de emergência
Inspeções Obrigatórias
Conforme a NR-13, as caldeiras devem ser submetidas a inspeções de segurança periódicas:
- Inspeção de segurança inicial (antes da entrada em operação)
- Inspeções de segurança periódicas, compostas de exames interno e externo
- Teste hidrostático, quando aplicável
- Inspeções extraordinárias
A periodicidade das inspeções varia conforme a categoria da caldeira, definida com base na pressão de operação e volume.
Qualificação de Operadores
A NR-13 exige que os operadores de caldeiras sejam devidamente treinados e qualificados:
- Treinamento de segurança na operação de caldeiras (40 horas)
- Estágio prático supervisionado (80 horas)
- Reciclagem periódica (a cada 2 anos)
- Certificação por profissional habilitado
Importante: O não cumprimento dos requisitos da NR-13 pode resultar em interdição do equipamento, multas e responsabilização civil e criminal em caso de acidentes.
Conclusão: A Importância das Caldeiras nos Processos Industriais
As caldeiras industriais são equipamentos fundamentais para diversos setores produtivos, fornecendo a energia térmica necessária para inúmeros processos. A escolha adequada, operação eficiente e manutenção preventiva destes equipamentos impactam diretamente na produtividade, nos custos operacionais e na segurança das instalações industriais.
A evolução tecnológica tem proporcionado caldeiras cada vez mais eficientes, com sistemas de controle automatizados, recuperação de calor e baixa emissão de poluentes. Investir em um equipamento de qualidade, dimensionado corretamente para a aplicação específica, representa não apenas conformidade com requisitos técnicos e legais, mas também vantagem competitiva através da otimização energética.
