A instalação elétrica errada é a causa número um de queima de motor em compressor de ar. Antes de ligar qualquer compressores de ar no mercado, você precisa confirmar três coisas: a bitola do cabo está correta para a corrente do equipamento, o disjuntor é exclusivo e dimensionado para a partida, e o aterramento está feito de verdade, não só no plugue.
O que vem a seguir detalha cada um desses pontos, incluindo o erro de tomada que aparece toda semana em campo e que transforma uma máquina boa em sucata em menos de um ano.
Por que o aterramento importa num compressor
O compressor tem motor elétrico, painel de controle e, nos modelos mais novos, inversor de frequência. Qualquer falha de isolação num desses componentes joga tensão para a carcaça de ferro.
Sem aterramento, a carcaça fica energizada. O operador encosta a mão e leva choque. Em piso molhado, o resultado pode ser fatal.
Além da segurança, o aterramento protege o equipamento. Surtos de tensão que a rede distribui têm por onde escoar. Sem esse caminho, sobretensão destrói o painel e o inversor, e esses componentes custam caro.
A NR-10 exige que toda instalação com equipamento de potência acima de 1 kW tenha aterramento funcional e verificável. Não basta cravar um prego na terra e chamar de aterramento: a resistência de terra precisa ficar abaixo de 10 ohms para ser efetiva. Numa instalação nova, um eletricista habilitado mede isso com terrômetro antes de ligar qualquer coisa.
Bitola de cabo e disjuntor: o que dimensionar antes de instalar
Todo compressor tem na plaqueta de identificação a corrente nominal em ampères. Esse número é o ponto de partida do dimensionamento, mas não é o único.
Na partida direta, motor de indução puxa de 6 a 8 vezes a corrente nominal por alguns segundos. Um compressor de 10 HP com corrente nominal de 22 A pode puxar 130 A no arranque. O disjuntor precisa suportar esse pico sem desarmar, por isso usa-se disjuntor curva D ou relé de sobrecarga ajustado para motores.
A tabela abaixo é uma referência prática para as faixas mais comuns de compressor monofásico e trifásico:
| Potência | Tensão típica | Corrente nominal aprox. | Bitola mínima do cabo | Disjuntor sugerido |
|---|---|---|---|---|
| 2 HP | 220 V mono | 10 A | 2,5 mm² | 20 A curva D |
| 5 HP | 220 V tri | 14 A | 4 mm² | 25 A curva D |
| 10 HP | 220 V tri | 26 A | 6 mm² | 50 A curva D |
| 15 HP | 220 V tri | 38 A | 10 mm² | 63 A curva D |
Esses valores são ponto de partida. O comprimento do cabo aumenta a resistência e exige bitola maior. Cabos com mais de 15 metros precisam de recálculo.
Nunca compartilhe o disjuntor do compressor com outra carga. Já vi muita instalação onde o compressor dividia circuito com esmerilhadeira ou solda. Na hora que os dois arrancam juntos, o disjuntor desarmava, a linha parava e ninguém entendia por quê. Circuito exclusivo elimina esse problema e facilita o diagnóstico quando alguma coisa falha.
Como fazer o aterramento na prática
O aterramento começa no quadro elétrico, onde o barramento de terra precisa estar conectado ao eletrodo de aterramento enterrado no solo.

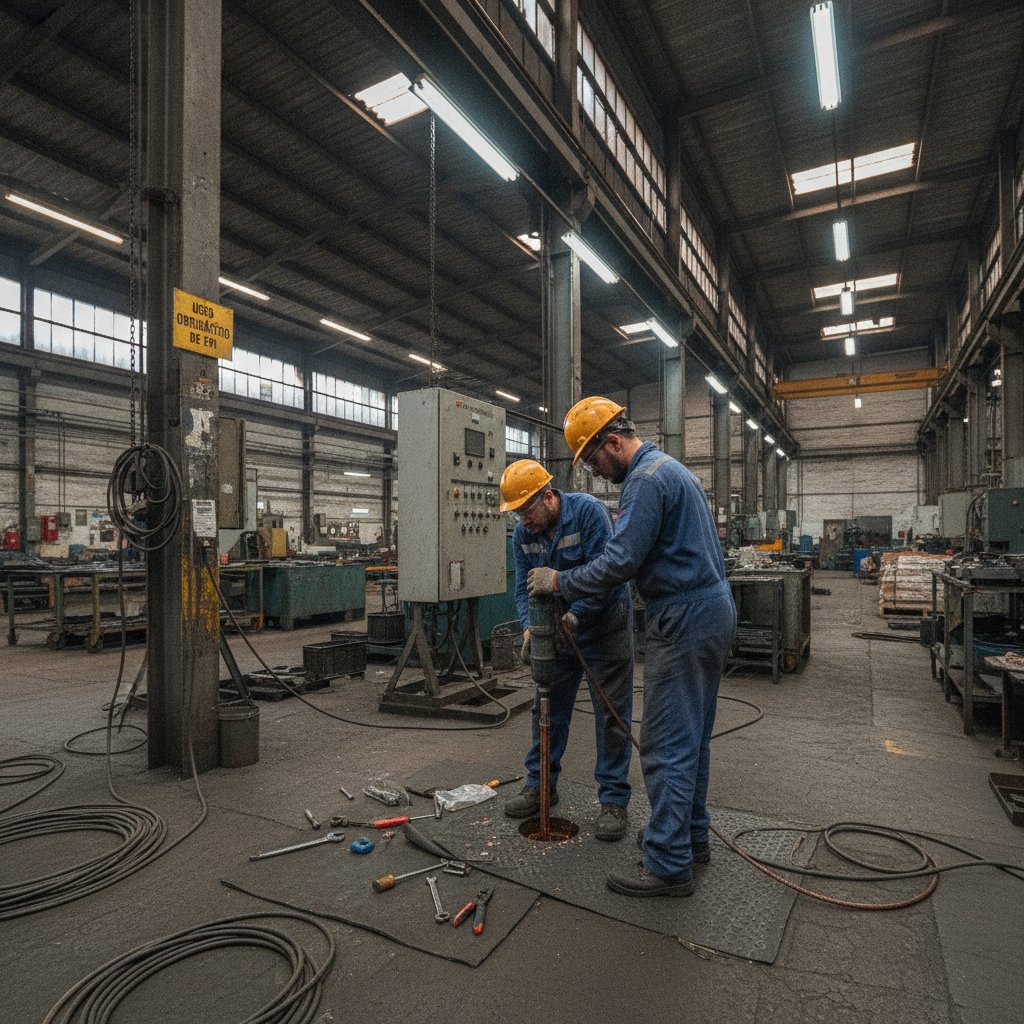

O eletrodo mais comum é a haste copperweald de 2,40 m cravada verticalmente no solo úmido. Em solo seco ou rochoso, a resistência de terra sobe e pode ser necessário cravar mais de uma haste em paralelo ou usar malha de aterramento.
Do quadro até o compressor, o cabo de proteção (fio verde ou verde-amarelo) segue junto com a fase e o neutro. A bitola desse cabo de terra acompanha a bitola do cabo de força, nunca menor.
Na tomada ou na conexão direta do equipamento, esse fio verde vai para o pino de terra da tomada industrial ou para o borne de terra marcado na carcaça do compressor, geralmente identificado com o símbolo de terra.
Depois de cravar e conectar tudo, o teste com terrômetro confirma que a resistência está abaixo de 10 ohms. Se não tiver o instrumento, um eletricista credenciado faz a medição, o que é obrigatório em ambiente industrial conforme a NR-10.
O erro da tomada que destrói compressor
O erro mais comum que encontro em oficinas e pequenas fábricas: ligar o compressor numa tomada comum de parede, aquelas de 20 A para uso geral.
Um compressor de 5 HP trifásico não tem nem por onde entrar numa tomada residencial, mas o monofásico de 2 HP entra e parece funcionar. O problema é que a tomada de uso geral não foi dimensionada para carga contínua e ciclos de partida repetidos.
O contato interno da tomada aquece, oxida, aumenta a resistência de contato. Isso gera queda de tensão localizada, que faz o motor puxar mais corrente para compensar, que aquece mais o contato. Em alguns meses, o pino derrete, o isolamento pega fogo e o motor vai junto.

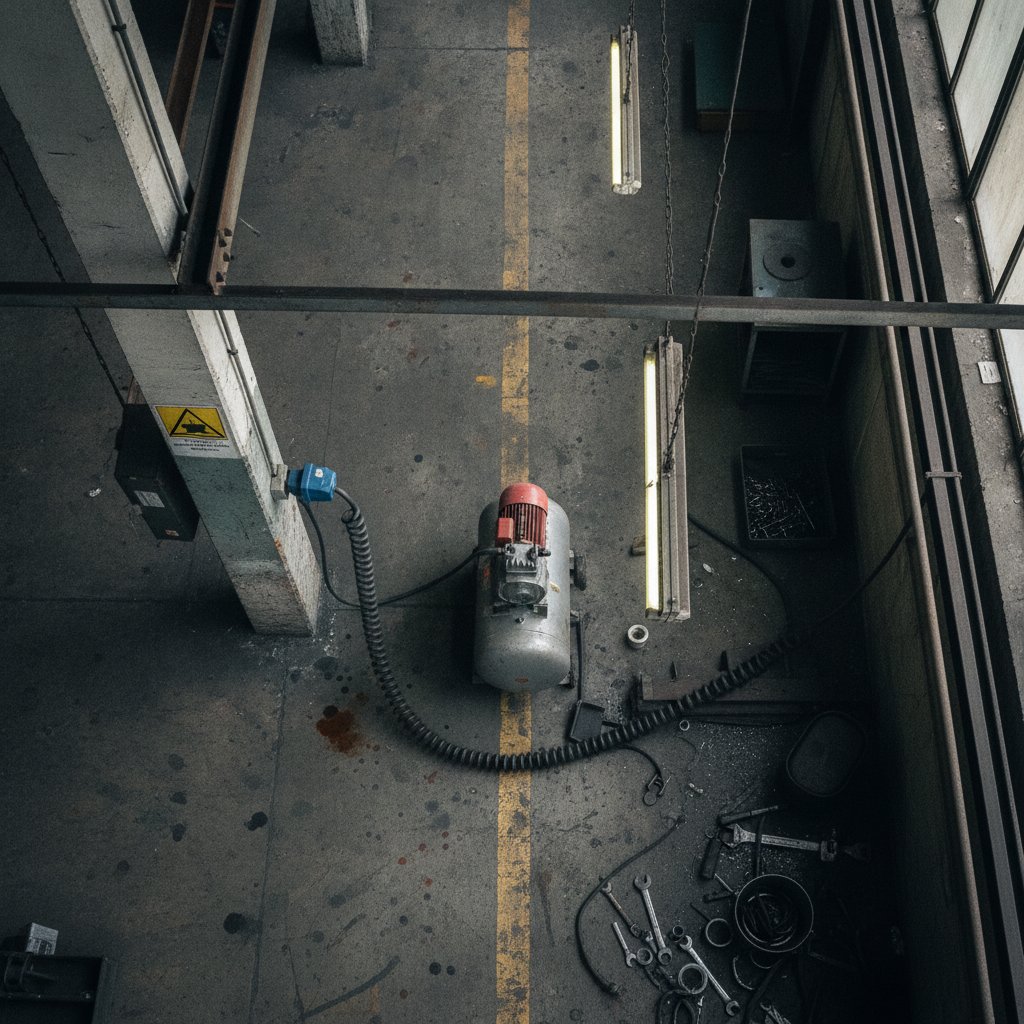

A solução correta é tomada industrial NBR 14136 de 32 A ou conexão direta no quadro com cabo fixo. Para um compressor de ar industrial, conexão direta é sempre a melhor escolha: elimina ponto de falha e facilita a inspeção.
Se quiser ver outros pontos onde a instalação vai por água abaixo antes mesmo de o compressor trabalhar direito, a lista de erros comuns com compressores cobre isso com mais detalhe.
Perguntas frequentes
Qual a bitola de cabo para um compressor de 10 HP trifásico 220 V
Para um compressor de 10 HP em 220 V trifásico, a corrente nominal fica em torno de 26 A, o que pede no mínimo cabo 6 mm². Se o trecho de cabo passar de 15 metros, suba para 10 mm² para compensar a queda de tensão. O disjuntor deve ser de 50 A curva D, exclusivo para esse circuito.
Posso ligar o compressor em tomada comum de 20 A
Não é recomendado. Tomada de uso geral não foi projetada para carga contínua nem para os picos de partida de motor. O contato interno aquece e oxida ao longo do tempo, gerando resistência de contato que pode queimar a tomada e danificar o motor. Use tomada industrial de 32 A ou conexão direta no quadro elétrico.
Como saber se o aterramento do compressor está funcionando
A forma correta é medir a resistência de terra com terrômetro. O valor precisa ficar abaixo de 10 ohms para ser considerado efetivo. Uma verificação visual básica confirma que o cabo verde-amarelo está conectado ao borne de terra da máquina e ao barramento de terra no quadro, mas só o instrumento garante que o eletrodo no solo está funcionando.
Compressor monofásico precisa de aterramento
Sim. Todo equipamento com carcaça metálica e motor elétrico precisa de aterramento, independente de ser monofásico ou trifásico. A NR-10 não faz distinção por fase. Sem aterramento, uma falha de isolação energiza a carcaça e representa risco de choque para quem operar ou apenas encostar no equipamento.
Qual tipo de disjuntor usar para motor de compressor
Use disjuntor de proteção de motor curva D ou disjuntor motor com relé de sobrecarga ajustável. Disjuntores curva B ou C disparam na corrente de partida do motor antes mesmo de o equipamento ligar. O valor em ampères deve corresponder a pelo menos 2,5 vezes a corrente nominal do motor para absorver o pico de arranque.
