Objetivo: este guia ajuda a comparar, com critérios técnicos, os principais modelos e a entender o impacto real na operação industrial.
A escolha do projeto não é só formato. A arquitetura define rigidez, estabilidade e paralelismo do ferramental. Isso afeta precisão, produtividade e segurança na linha de produção.
Você encontrará uma visão geral e uma comparação clara entre C (gap-frame), H e quatro colunas. Também abordamos variações como bancada, mesa móvel e corpo móvel, além de dimensionamento de força e manutenção prática.
Foco prático: linguagem direta para engenharia, manutenção e compras técnicas no Brasil. O texto conecta arquitetura da máquina com processos — estampagem, moldagem e montagem — para evitar escolhas inadequadas.
Decisão técnica deve equilibrar eficiência, precisão, produtividade e segurança, sem superdimensionar o custo. Nos próximos tópicos, mostramos critérios aplicáveis por setor e exemplos reais.
O que é uma prensa hidráulica e por que a estrutura importa na compra
Uma prensa movida por fluido converte pressão em força aplicável ao ferramental. Seu uso cobre compressão, dobra, moldagem e corte em linhas industriais. O entendimento básico do funcionamento ajuda na escolha correta para cada processo.
Princípio de Pascal e multiplicação de força
O equipamento segue o princípio de Pascal: a pressão aplicada em um fluido confinado se transmite igualmente. A fórmula prática é F = P * A. Aumentando a área do pistão, a mesma pressão gera mais força, mas a base precisa suportar essa carga sem abrir ou torcer.
Rigidez, paralelismo e impacto na qualidade
A rigidez do quadro reduz deflexão e mantém paralelismo entre macho e matriz. Se o conjunto flexiona, a precisão cai, há variação dimensional, rebarbas e retrabalho.
Esforços laterais, como em dobra, exigem projeto que tolere momento e cisalhamento. Sinais de falta de rigidez incluem ajustes constantes no setup, desgaste irregular das matrizes e baixa repetibilidade.
- Fórmula chave: F = P × A — relate tonagem à área do pistão, não apenas à pressão do sistema.
- Sinais de alerta: variação de curso, pressão instável e marcas no componente.
| Critério | Impacto na produção | Sinal prático |
|---|---|---|
| Rigidez | Melhora precisão e repetibilidade | Desgaste uniforme de matrizes |
| Capacidade de suportar esforço lateral | Permite operações de dobra e endireitamento | Menos ajustes no setup |
| Multiplicação de força | Define tonelagem real disponível | Consistência de pressão e curso |
Esses pontos preparam para comparar, na sequência, projetos C, H e quatro colunas com critérios que valem no chão de fábrica.
Componentes que determinam desempenho: cilindro, bomba hidráulica e sistema hidráulico
Os componentes internos determinam quanto força útil e precisão a máquina entrega no chão de fábrica.
Cilindro, pistão e transmissão de pressão
O cilindro e o pistão convertem pressão do fluido em força linear. Vedações gastas ou folgas reduzem repetibilidade.
Peças com folga aumentam variação de curso e comprometem a precisão em cada ciclo.
Bombas, válvulas, reservatório e ajustes
A bomba define vazão e pressão disponível. Vazão baixa atrasa aproximação; pressão insuficiente limita a força de prensagem.
Válvulas direcionais, de alívio e proporcionais controlam fluxo e evitam picos que danificam o ferramental.
Controles e automação: impacto na produtividade
Sistemas automáticos reduzem intervenção e erro humano. Sensores de pressão e curso permitem receitas de processo e aumentam produtividade.
Controles simples bastam para trabalhos pontuais; automação compensa em produção repetitiva.
| Componente | Função | Impacto no desempenho |
|---|---|---|
| Cilindro / pistão | Transmissão da pressão em força | Precisão e repetibilidade |
| Bomba | Vazão e pressão | Velocidade de ciclo e eficiência |
| Válvulas / reservatório | Controle e filtragem | Estabilidade do processo e vida útil |
Critérios de compra: acesso a mangueiras, instrumentação (manômetro/transdutor), disponibilidade de peças e proteção contra contaminação do fluido.

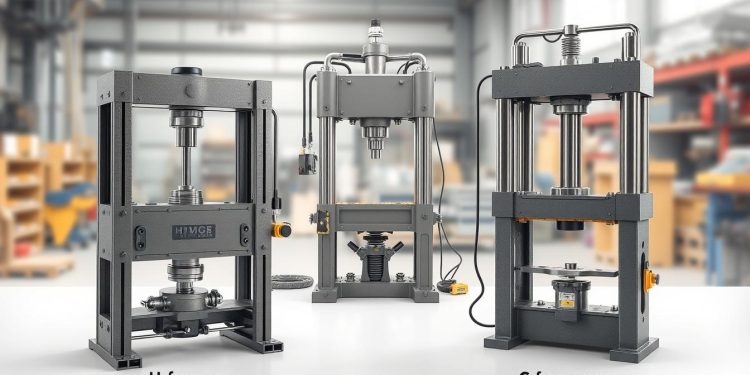

prensa hidráulica tipos de estrutura: visão geral das arquiteturas mais usadas
O desenho do quadro determina se a máquina prioriza acesso ou resistência. Aqui apresentamos as arquiteturas mais comuns e como cada tipo se posiciona por acesso, rigidez e aplicação.
Estrutura em C (gap-frame)
A estrutura em C oferece acesso frontal rápido ao trabalho. É ideal para troca ágil de peças e operações em chapas.
Tem limitação em esforços laterais; portanto, não é a escolha para cargas excêntricas pesadas.
Estrutura em H
O projeto em H é o “cavalo de batalha”: alta rigidez e distribuição uniforme de força. Favorece aplicações pesadas e resistência a ciclos intensos.
Quatro colunas
O sistema de quatro colunas prioriza paralelismo e reduz deflexão do ferramental. Oferece estabilidade superior, com trade-off em acesso e footprint maior.
Variações práticas no mercado
Bancada: solução compacta para espaços reduzidos. Mesa móvel: facilita carregar grandes peças rolando a mesa sob o cabeçote. Estrutura móvel: o cabeçote se aproxima da peça para melhor alinhamento.
- Checklist rápido: acesso, rigidez, paralelismo, capacidade, setup e segurança.
| Arquitetura | Força | Acesso | Aplicações |
|---|---|---|---|
| C (gap-frame) | Média | Excelente | Troca rápida, chapas, cortes leves |
| H | Alta | Boa | Estampagem pesada, conformação |
| Quatro colunas | Alta | Média | Precisão, moldagem, ferramentas grandes |
Estrutura em C: quando a prensa tipo C é a melhor escolha
O desenho com abertura frontal facilita operações rápidas em chapas metálicas e peças de formatos variados. Esse modelo entrega bom custo‑benefício quando o fluxo exige setups curtos e acesso direto ao ferramental.
Vantagens em operações com chapas metálicas: corte, dobra, perfuração e acabamento
Acesso frontal permite alimentação manual ou robótica e trocas ágeis de ferramentas. Isso melhora eficiência em linhas com variedade de peças.
- Corte e dobra em tamanhos variados com setup rápido.
- Perfuração e acabamento com facilidade para inspeção.
- Versatilidade para aplicações diversas, desde estampagem leve até rebarbação.
Limites reais: esforços laterais, rigidez e repetibilidade em produção
O gap-frame tende a abrir sob cargas excêntricas. Isso reduz precisão e afeta produção contínua.
| Problema | Sinal prático | Como avaliar |
|---|---|---|
| Perda de paralelismo | Desgaste irregular de matrizes | Medir variação de curso |
| Esforço lateral | Marcas laterais na peça | Testes com cargas excêntricas |
| Variação de pressão | Recalibração frequente | Histórico de retrabalho |
Indústrias amplamente utilizadas no Brasil
Na indústria automotiva e em fabricantes de eletrodomésticos, o modelo aparece em linhas de estampagem leve, furação e conformações simples. Escolha com base no tamanho da garganta, altura útil, proteções e limite de tonelagem para manter qualidade e vida útil do ferramental.
Estrutura em H: força e robustez para trabalhos pesados
Para operações que exigem força alta e repetição, o quadro em H é a escolha natural. Seu design entrega rigidez e suporta grandes valores de pressão sem deformar, mantendo paralelismo do ferramental.
Aplicações típicas: estampagem profunda, conformação e moldagem por compressão
Use o projeto em H quando o processo envolver estampagem profunda, conformação intensa ou moldagem por compressão. Esses trabalhos solicitam carga contínua e ciclos longos.
Metais espessos, peças grandes e compósitos exigem quadros rígidos para evitar variação dimensional.
Distribuição uniforme da pressão e consistência de prensagem
A geometria em H permite distribuição mais homogênea da pressão sobre o ferramental. O resultado é contato consistente, menor variação na espessura e menor taxa de refugos.
- Vantagem: melhor suporte a ciclos intensos e alta força.
- Atenção na compra: ver alinhamento do cilindro, qualidade das guias e soldas, e controles de pressão/curso.
- Limitação: perde para modelos com melhor acesso frontal e para quadros de quatro colunas quando paralelismo extremo é exigido.
| Critério | Impacto | Quando optar |
|---|---|---|
| Rigidez | Menos deflexão | Estampagem profunda e moldagem pesada |
| Distribuição de pressão | Consistência de prensagem | Peças críticas e materiais espessos |
| Manutenção/Alinhamento | Precisão de processo | Produção contínua com alto ciclo |

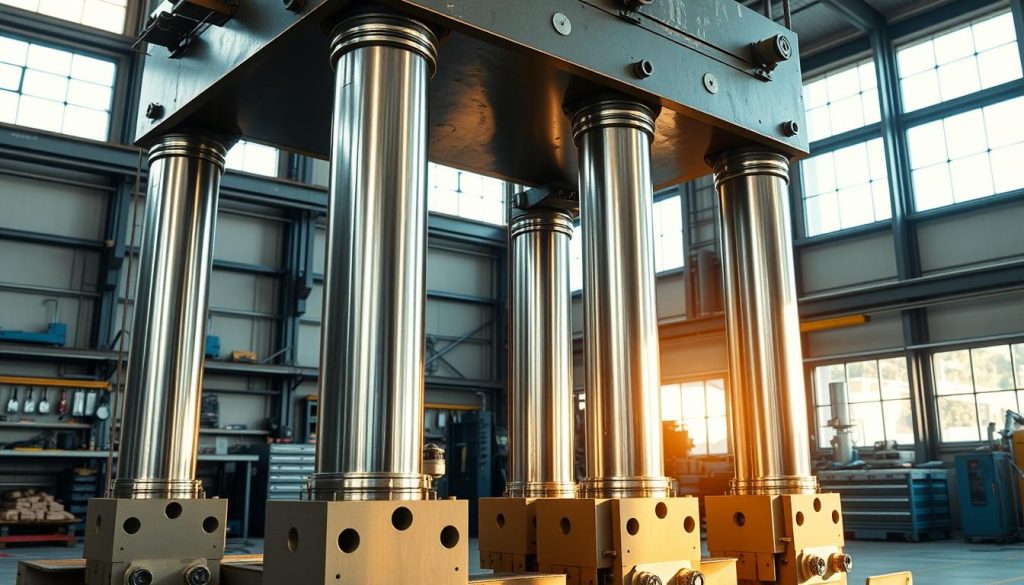

Prensa hidráulica de quatro colunas: precisão, paralelismo e menor deflexão
O arranjo de quatro pilares cria uma referência rígida para trabalhos que exigem tolerância. As colunas guiam o movimento e mantêm o paralelismo do cabeçote sob carga, reduzindo a abertura do ferramental. Resultado: maior estabilidade geométrica e vida útil do molde.
Por que o design melhora estabilidade e alinhamento
Quatro colunas constróem um plano de apoio estável. Elas distribuem esforços de forma homogênea e limitam deslocamentos laterais.
Isso reduz desgaste nas matrizes e garante acabamento mais consistente nas peças. A precisão se traduz em menos retrabalho e tolerâncias apertadas.
Onde se destaca
Modelos com quatro pilares são ideais para moldagem de borracha em compressão, processos de fundição sob pressão e moldagem por injeção de plástico. Nessas aplicações, estabilidade e controle são críticos para qualidade em série.
Trade-offs e critérios de seleção
O principal custo é o espaço: o footprint aumenta e o acesso à área de trabalho fica mais restrito. O setup pode pedir planejamento extra para trocas rápidas.
- Critérios práticos: distância entre colunas, curso, altura útil e área da mesa;
- Facilidade de troca de ferramentas e integração com sistemas de automação;
- Quando optar: requisito de paralelismo e repetibilidade que justifique reduzir o índice de refugos.
| Critério | Benefício | Aplicação típica |
|---|---|---|
| Distância entre colunas | Suporta moldes grandes sem perda de paralelismo | Moldagem por injeção e fundição |
| Curso e altura útil | Permite montagem de ferramentas complexas | Moldagem de borracha e montagem de matrizes |
| Área da mesa | Facilita fixação e manuseio de peças | Processos em série e peças volumosas |
Como escolher a estrutura ideal para sua aplicação e processo
Mapear operações e materiais revela qual desenho atende melhor sua linha. Comece listando o trabalho: estampagem, moldagem, montagem, endireitamento ou compactação.
Tipo de operação
Operações com esforço lateral, como dobra, pedem quadros mais rígidos. Para cortes e trocas rápidas, prefira acesso frontal.
Material e geometria
Metais espessos exigem robustez. Plástico e borracha demandam controle fino de pressão e paralelismo para evitar rebarbas.
Precisão e repetibilidade
Defina tolerâncias antes da compra. Requisitos apertados indicam sistemas com controle de curso, sensores e batentes.
Produtividade e segurança
Automação aumenta eficiência em alta cadência. Em lotes pequenos, o uso manual pode ser suficiente.
NR-12 e treinamento reduzem riscos. Planeje proteções, ergonomia e procedimentos operacionais.
- Passo 1: liste processos e volumes.
- Passo 2: associe materiais e geometria do ferramental.
- Passo 3: converta tolerância em requisitos de controle (pressão/curso).
- Passo 4: avalie acesso, footprint e necessidade de mesa móvel.
| Operação / Critério | Recomendação | Quando optar |
|---|---|---|
| Estampagem / força contínua | Quadro H — alta rigidez | Peças grandes e metais espessos |
| Trocas rápidas / acesso | C (gap-frame) — fácil acesso | Chapas, lotes variados |
| Precisão / paralelismo | Quatro colunas — menor deflexão | Moldagem plástico/borracha e matrizes críticas |
| Manuseio de peças grandes | Mesa/estrutura móvel — ergonomia | Peças volumosas e setups pesados |
Perguntas para o briefing
- Qual produção diária e variedade de peças?
- Quais materiais e espessuras serão processados?
- Quais tolerâncias críticas e ciclos por minuto?
- Precisa de automação ou troca manual rápida?
- Quais exigências de segurança e padronização (NR-12)?
Tonalagem e capacidade: dimensionamento da força sem superdimensionar custo
Calcular a força adequada é chave para transformar capacidade em qualidade constante. A tonelagem representa a força disponível e depende da pressão do circuito e da área do cilindro (F = P × A). Entender essa relação evita especificações erradas que oneram o investimento ou prejudicam o produto.
Alta vs baixa tonelagem: efeitos em consumo e eficiência
Máquinas de alta capacidade suportam operações pesadas, mas exigem base, bomba e energia maiores. O consumo sobe e a velocidade do ciclo pode cair quando o sistema foi projetado para cargas elevadas.
Modelos de baixa tonelagem reduzem custo inicial e consumo, porém podem faltar força em processos como compactação ou estampagem de peças grossas.
Como relacionar força ao processo e ao ferramental
Estime a força pela área de contato, material e coeficientes do processo. Para estampagem, calcule pressão de corte e dobra sobre a linha de contato. Em moldagem ou compactação, considere resistência do material e necessidade de pré‑carga.
- Risco de subdimensionar: falha ao fechar molde, variação de qualidade e desgaste por operar no limite.
- Risco de sobredimensionar: gasto extra na aquisição, maior consumo e operação ineficiente.
- Peça ao fornecedor do ferramental: curva de força ao longo do curso, força máxima e exigência de pré‑carga.
| Critério | Impacto | Recomendação |
|---|---|---|
| Capacidade nominal | Define limite teórico | Use como referência, não único critério |
| Rigidez e controle | Transforma força em qualidade | Priorize quadro rígido e medição de curso/pressão |
| Infraestrutura | Energia e base adequadas | Verifique bomba, reservatório e fundação |
Manutenção preventiva e cuidados que evitam falhas e paradas de produção
Manter o equipamento em dia reduz paradas e evita perdas na linha. Uma rotina bem definida preserva precisão e prolonga a vida útil dos componentes críticos.
Inspeções e rotina
Verifique regularmente vazamentos, mangueiras, conexões e válvulas. Monitore ruídos anormais na bomba hidráulica e a temperatura do óleo.
Cheque níveis e qualidade do fluido. Contaminação é causa comum de falhas e queda de eficiência do sistema.
Limpeza e lubrificação
Limpe externamente guias, colunas e sensores para evitar sujeira que comprometa precisão. Lubrifique pontos indicados pelo fabricante com periodicidade registrada.
Boas práticas operacionais
Realize testes antes do turno: pressão, velocidade e percurso. Ajuste pressão sem forçar alívio e registre parâmetros para rastreabilidade.
Treine operadores e mantenha proteções, intertravamentos e botões de emergência funcionais para reduzir riscos e falhas.
| Item | Frequência | Ação recomendada |
|---|---|---|
| Vazamentos e mangueiras | Diária / Semanal | Inspeção visual e troca preventiva |
| Nível e qualidade do óleo | Semanal / Mensal | Medir partículas, substituir filtro quando necessário |
| Guias e colunas | Semanal | Limpeza e lubrificação conforme manual |
| Testes de pressão e curso | Antes do turno | Verificação de setpoints e registro |
Conclusão
Conclusão
O resumo prático: quadros C priorizam acesso e versatilidade; H entrega robustez para trabalhos pesados; quatro colunas reduzem deflexão e garantem paralelismo em processos críticos.
A melhor escolha é a que atende às necessidades do seu processo com margem técnica adequada, sem superdimensionar custo nem sacrificar qualidade.
Critérios decisivos: tipo de operação, material e geometria da peça, tolerâncias, controle de pressão/curso, produtividade e segurança. Componentes como cilindro, válvulas e reservatório, aliados à manutenção preventiva, sustentam precisão e eficiência ao longo da vida útil.
Próximos passos: reúna dados do ferramental, estime tonelagem real, mapeie acesso e automação e solicite propostas técnicas comparáveis. Se houver dúvida, priorize o risco do processo (refugo, desgaste, segurança) e escolha a configuração que reduza variabilidade no trabalho real.
