A unidade de tratamento de ar, formada por filtro, regulador e lubrifil, é o que separa o ar bruto do compressor do ar que entra nos seus equipamentos pneumáticos. Sem ela, umidade, óleo e partículas sólidas percorrem a rede inteira e destroem vedações, travas e pistões em questão de meses. Se você já teve ferramenta pneumática travando sem motivo aparente ou válvula solenóide entupindo com frequência, a causa quase certa está na contaminação do ar comprimido antes do ponto de uso. O que cada elemento dessa unidade faz, e por que a ordem de montagem muda tudo, é o que explico aqui.
O que é a unidade de tratamento de ar (conjunto FRL)
FRL é a sigla do trio: Filtro, Regulador, Lubrifil (ou lubrificador). Eles sempre andam juntos, nessa ordem, montados na linha de ar antes do equipamento que vai consumir o ar comprimido.
Cada elemento tem uma função distinta e insubstituível. O filtro retém água condensada e partículas. O regulador controla e estabiliza a pressão de trabalho. O lubrifil injeta uma névoa de óleo no ar para lubrificar componentes internos da ferramenta ou do cilindro pneumático.
Trocar a ordem é erro de instalação clássico. Regulador antes do filtro significa que a umidade passa pelo regulador e apodrece a mola interna. Lubrifil antes do regulador significa pressão instável e consumo excessivo de óleo.
Filtro: o primeiro da fila
O filtro de linha retira água livre (condensado) e sólidos em suspensão. A maioria dos modelos trabalha por separação ciclônica: o ar entra em rotação, o líquido mais pesado se deposita no copo e é drenado manualmente ou por dreno automático.
A filtragem varia por grau de filtragem: filtros de 40 micrômetros retêm partículas grossas e a maioria do condensado. Para filtros de ar comprimido mais finos, da ordem de 5 ou 1 micrômetro, usa-se elemento coalescente em série, específico para névoa de óleo e partículas submicrométricas.
O copo tem nível máximo de água. Deixar encher é descuido que invalida o filtro: quando o condensado chega até o elemento filtrante, ele passa direto para a linha. Em produção contínua, dreno automático por flutuador vale o custo.

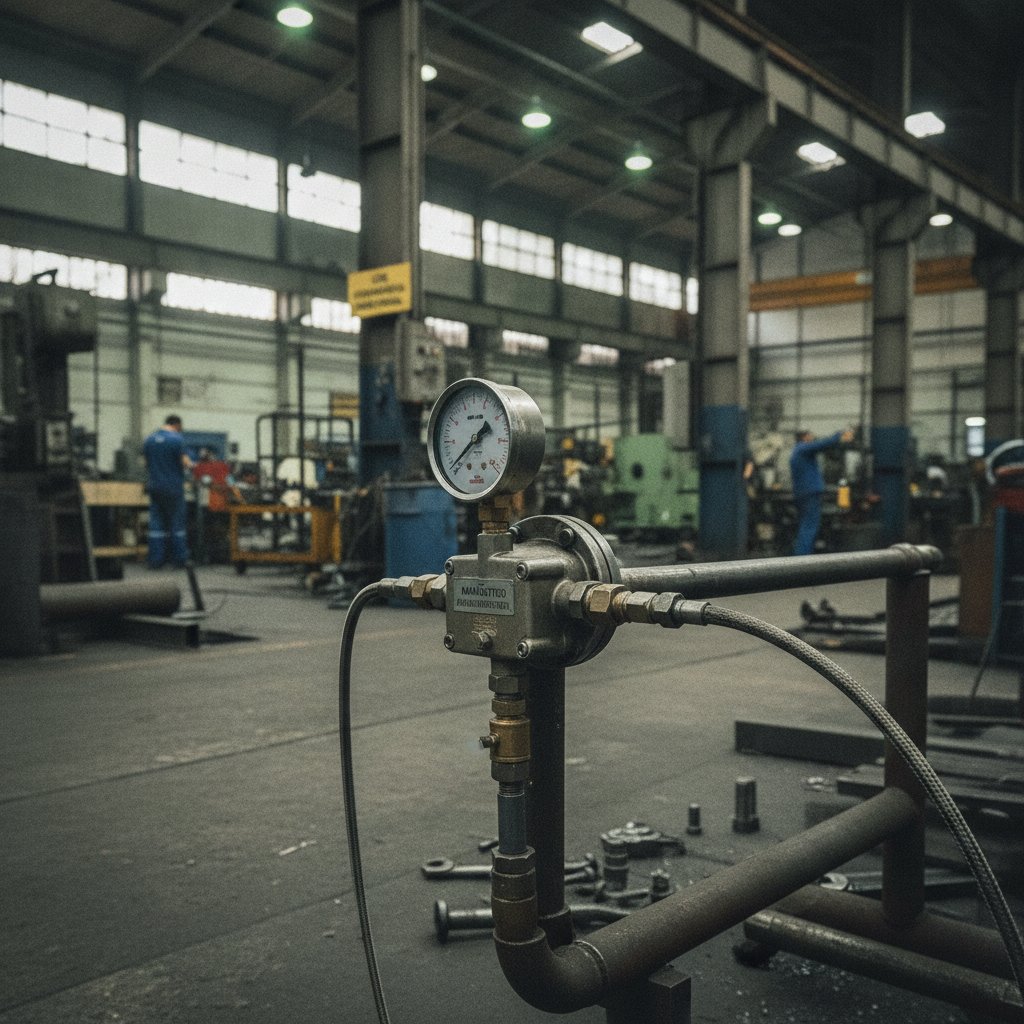

Regulador: quem define a pressão de trabalho
O regulador é o único elemento que reduz e estabiliza a pressão. O compressor entrega o que ele entrega, 8 a 10 bar na maioria das instalações industriais. Ferramenta pneumática de impacto trabalha em 6,2 bar. Cilindro de posicionamento delicado pode precisar de 3 bar. Quem acerta isso é o regulador.
Ele funciona por equilíbrio entre mola e diafragma: você gira o manípulo, aumenta ou reduz a tensão da mola, e o diafragma abre ou fecha a passagem conforme a pressão downstream. Simples, mas precisa estar limpo para funcionar bem. Pó e oxidação na sede da válvula fazem a pressão oscilar, o que se percebe como variação de força ou velocidade na ferramenta.
Faixa de regulagem típica: 0,5 a 10 bar. Sempre verifique o manômetro do regulador, não o manômetro do compressor. São pressões diferentes em pontos diferentes da instalação.
Lubrifil: nem toda instalação precisa dele
O lubrifil injeta uma névoa de óleo mineral no fluxo de ar. Esse óleo chega ao interior das ferramentas de impacto, cilindros e motores pneumáticos, lubrificando partes que não têm acesso para graxa ou óleo líquido direto.
O problema é que nem todo equipamento pneumático precisa ou aceita óleo no ar. Equipamentos com vedações de PTFE ou molas de aço inoxidável que trabalham com ar seco não precisam de lubrifil, e o óleo pode até degradar as vedações ao longo do tempo.
Além disso, sistemas com válvulas solenóide de precisão, spray de pintura e qualquer ponto de contato com alimento ou produto farmacêutico não podem ter óleo no ar. Montar lubrifil nesses pontos é erro grave.
A regra prática: coloque lubrifil somente na deriva que alimenta ferramentas de impacto rotativo (esmerilhadeiras, parafusadeiras pneumáticas, britadeiras). Para o restante da rede, o filtro e o regulador já são suficientes.

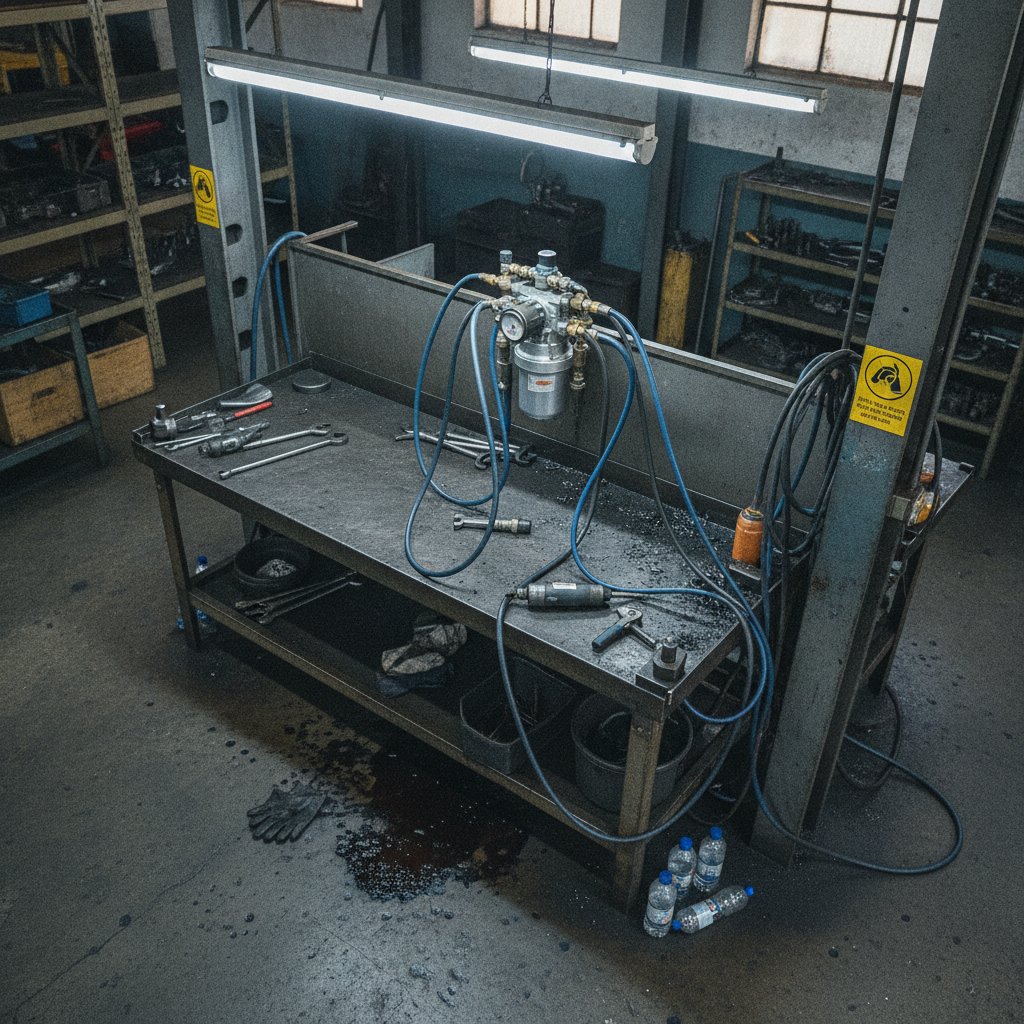

Como escolher a unidade certa para sua instalação
Tamanho de conexão e vazão são os dois parâmetros que definem o modelo. Unidade sub-dimensionada cria queda de pressão na própria unidade FRL, o que anula a regulagem e reduz a força no ponto de uso.
Conexão 1/4″ serve para ferramenta isolada ou ponto único com consumo de até 150 L/min. Conexão 1/2″ atende derive com 2 a 4 ferramentas simultâneas. Para central pneumática com múltiplos pontos, a unidade vai na entrada da sala e as válvulas individuais ficam nos pontos de uso.
Marcas como Festo, SMC, Metal Work e Parker têm unidades modulares com corpo comum: você troca os elementos sem refazer a instalação. Marcas nacionais como Puma e Chiaperini oferecem modelos mais simples e custo menor para instalações de oficina sem exigência de pressão controlada ao décimo de bar.
Antes de comprar, verifique a qualidade do ar comprimido que chega do seu compressor. Se o ar já vem com muito condensado, o filtro da FRL vai saturar rápido e um secador de linha antes da unidade passa a ser obrigatório. Se quiser explorar as opções de compressores industriais que se integram bem a esses sistemas de tratamento, o catálogo do Galpão das Máquinas tem estoque real com especificações completas.
Perguntas frequentes
Posso usar a unidade de tratamento de ar com qualquer compressor
Sim, desde que a pressão máxima de trabalho do compressor não ultrapasse a pressão nominal da unidade FRL, que costuma ser 10 ou 16 bar nos modelos industriais comuns. O que muda é o dimensionamento da vazão: unidade pequena em compressor de grande porte vai criar queda de pressão no próprio elemento de tratamento.
Com que frequência devo drenar o copo do filtro
Em turnos de 8 horas com compressor de pistão sem secador, o copo pode acumular condensado visível em menos de uma hora, dependendo da umidade do ambiente. O correto é verificar ao início de cada turno e drenar quando o nível atingir um terço do volume do copo. Dreno automático por flutuador elimina esse processo em linhas de produção contínua.
Qual óleo usar no lubrifil
Óleo mineral ISO VG 32, específico para ferramentas pneumáticas. Nunca use óleo de motor, óleo vegetal ou graxas diluídas: eles formam verniz nas partes internas das ferramentas e entopem passagens com o tempo. O lubrifil tem janela de visualização para conferir o gotejamento, que deve ser de 1 a 2 gotas por minuto em uso normal.
É preciso usar o trio completo FRL em todo ponto de uso
Não. O lubrifil só vai onde há ferramenta rotativa ou de impacto que precisa de lubrificação interna. Em pontos de pintura, alimentação de produto ou válvulas de precisão, usa-se apenas filtro e regulador. Em alguns casos, um único conjunto FRL central com vazão adequada atende toda a instalação.
O que acontece se eu não usar regulador e deixar a pressão do compressor chegar direto na ferramenta
A pressão do compressor varia conforme o ciclo de carga e descarga, podendo oscilar de 6 a 10 bar no mesmo turno. Ferramenta pneumática projetada para 6,2 bar operando em 9 bar desgasta vedações e rolamentos bem antes da vida útil esperada. O regulador mantém pressão constante no ponto de uso independentemente do que acontece no restante da rede.
