Quando a prensa hidráulica deforma a peça (e como o processo influencia)

Na indústria, ver um componente sair torto ou marcado após prensagem revela um problema prático comum. Quase sempre há uma combinação entre ajuste do processo, condição do equipamento e propriedades do material.

Este guia explica como controlar o resultado: como a pressão e a força geradas pelo sistema interagem com a resistência e a ductilidade do objeto. Entender a Lei de Pascal e a relação pressão × área do pistão é essencial para prever o comportamento.

A deformação pode ser intencional, em conformação, ou indesejada — empeno, marcas, ovalização e esmagamento local. A disputa entre a força aplicada e a capacidade do material decide o final.

O artigo detalhará física da geração de força, componentes que afetam estabilidade, causas típicas de falha, parâmetros de setup e boas práticas de manutenção.

Foco brasileiro: repetibilidade, qualidade, redução de refugo, segurança operacional e checklists de diagnóstico por componente para reduzir paradas e evitar reincidência.

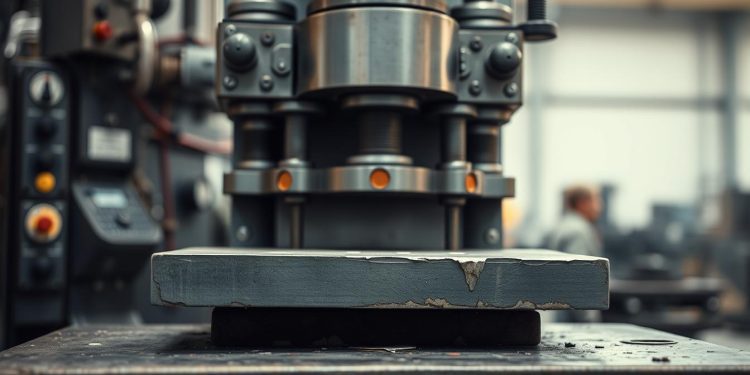

O que significa “deformar a peça” em uma prensa hidráulica

Deformar é qualquer mudança na geometria de um componente causada por carga compressiva. Pode ser temporária, com retorno, ou permanente quando o material excede seu limite elástico.

Deformação elástica vs. plástica

A deformação elástica permite que a forma volte após alívio da carga. Já a plástica gera alteração permanente na peça e é buscada em processos de conformação controlada.

Fratura versus fluxo do material

Metais dúcteis tendem a amassar e redistribuir tensões em vez de quebrar. Materiais frágeis falham de forma súbita e podem rachar ou estilhaçar.

Pressão aplicada e tensão interna

• Pressão no sistema não equivale automaticamente à tensão na seção do componente: área de contato e geometria importam.
• Sinais: marcas superficiais e retorno elástico indicam excesso temporário; trincas e esmagamento local mostram limite ultrapassado.
• Ajuste de pressão e posicionamento da força evita resultados indesejados durante a prensagem.

Próximo passo: entender como a máquina gera força e como isso afeta estabilidade e repetibilidade.

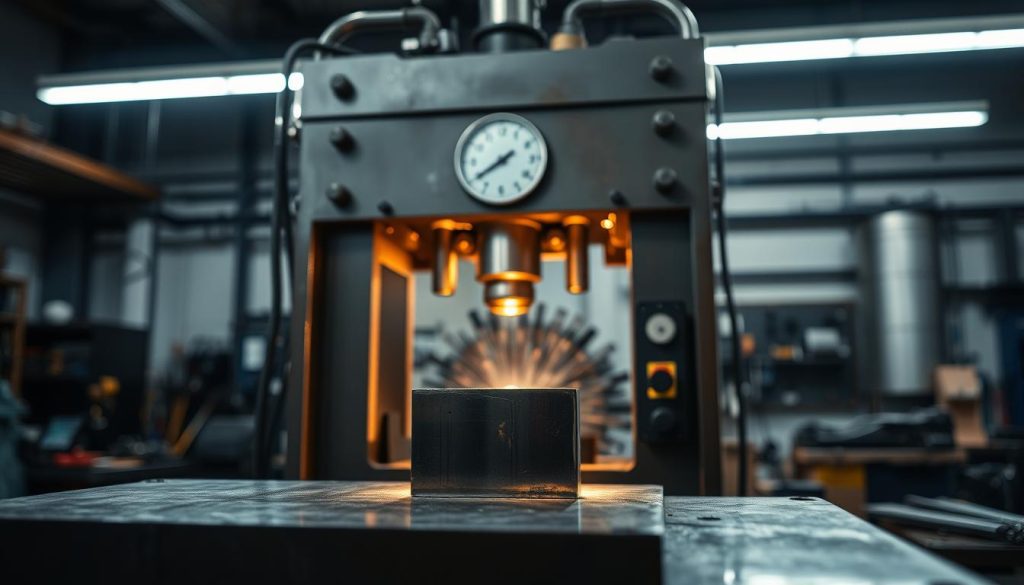

Como a prensa hidráulica gera força e pressão no ciclo de operação

O ciclo operacional transforma pressão no óleo em esforço mecânico que age sobre o componente. Ele começa quando a bomba pressuriza o fluido. Em seguida, válvulas direcionam o fluxo e o cilindro desloca o pistão, gerando contato e avanço com perfil controlado.

Lei de Pascal aplicada ao chão de fábrica

Lei de Pascal: a pressão aplicada a um fluido confinado se transmite igualmente. Isso significa que uma pequena força num comando pode virar grande força no lado do pistão por diferença de áreas.

Fórmula prática para setup

Use a expressão simples para dimensionar o trabalho: Força máxima = pressão do sistema × área do pistão. Assim, elevar a pressão ou aumentar a área do pistão aumenta a força disponível.

• Se a área de contato for reduzida, a tensão local sobe mesmo com pressão moderada.
• Válvulas de alívio, mangueiras e vedações têm limites; podem falhar antes do material.
• Conhecer capacidade nominal e limite de pressão do sistema evita surpresas e melhora repetibilidade.

Componentes que mais influenciam a deformação da peça

Pequenas perdas de eficiência em componentes críticos costumam provocar variações no resultado final. Vazamentos, folgas e atrito alteram pressão e curso, criando marcas ou esmagamento local.

Cilindro, pistão e haste: origem da força

O conjunto cilindro-pistão-haste gera e transmite a força. Vedação desgastada reduz força útil e aumenta a variação entre ciclos.

Desgaste interno e contaminação do fluido geram oscilações no curso e perda de eficiência.

Válvulas de direção, alívio e controle de fluxo

Válvulas instáveis mudam velocidade e rampa de desaceleração. Isso causa trancos que marcam ou esmagam o material.

Estrutura, mesa e guias: rigidez e paralelismo

Qualquer flexão na estrutura ou desalinhamento das guias distribui carga irregularmente. Mesa fora de paralelismo entorta a peça e aumenta refugo.

Painel, sensores e CLP: repetibilidade e precisão

O sistema controle depende de sensores calibrados. Falhas ou parametrização incorreta resultam em curso e força além do previsto.

prensa hidráulica deformação da peça: principais causas no processo

Entender as causas ajuda a evitar marcas, empenos e outros danos. A seguir, explico os motivos mais frequentes e como diagnosticá‑los.

Força excessiva e sobrecarga do conjunto

Aplicar força ou tonelagem acima do necessário aumenta risco de esmagamento. Além disso, a máquina pode trincar soldas ou ceder estruturalmente antes que o componente falhe.

Perfil do ciclo: curso, tempo e velocidade

Avanço rápido tende a marcar. Permanência longa favorece fluência do material.

Ajustar rampa de desaceleração e tempo reduz marcas superficiais.

Desalinhamento e pressão irregular

Ferramental, mesa ou guias fora do paralelo concentram pressão em pontos, gerando empeno e inclinação.

Atrito e lubrificação

Contato entre ferramenta e material muda a força requerida. Falta de lubrificação aumenta atrito e pode arrastar ou riscar o componente.

Temperatura e condições do óleo

Calor torna o material mais moldável. Ao mesmo tempo, óleo quente perde viscosidade e reduz resposta do sistema.

Quadro de diagnóstico: se o defeito surge de repente, suspeite de vazamento, contaminação ou aquecimento; se é crônico, revise setup, rigidez e ferramental.

Como escolher a prensa e a estrutura certa para evitar deformações indesejadas

O projeto da estrutura define se a força aplicada vai ao produto ou se será dissipada em flexão. Escolher corretamente reduz risco de trincas e desalinhamento sob carga repetitiva.

Critérios principais: calibre da força necessária, rigidez da estrutura, geometria do ferramental e área útil da mesa. Avalie curso útil, guias e recursos de controle de pressão para garantir eficiência e repetibilidade.

Prensa tipo C: acesso e precisão

O modelo tipo C oferece ótimo acesso para montagem e inspeção de chapas. Porém, exige atenção extra à rigidez.

Use reforços, verifique paralelismo e prefira operações com cargas moderadas para evitar torção e perda de precisão.

H-frame e quatro colunas: estabilidade para peças pesadas

Estruturas em H ou quatro colunas distribuem melhor a pressão e mantêm paralelismo sob tonelagem alta.

São indicadas para trabalhos em chapas grossas e peças pesadas, onde a célula deve resistir à fadiga sem ceder.

Capacidade nominal e limites estruturais

Capacidade nominal não é força infinita; é um limite de projeto. Operar continuamente no topo acelera fadiga.

Se a máquina ceder antes da peça, a deformação ocorre por flexão ou trinca na estrutura — não por conformação controlada.

• Valide curso útil, área de mesa e guias conforme geometria da peça.
• Exija controles de pressão e sensores calibrados para repetibilidade.
• Considere margem de segurança na capacidade para proteger a estrutura.

Como definir parâmetros de operação para deformar com controle e qualidade

Parâmetros bem ajustados transformam força e tempo em resultados previsíveis e com qualidade. Antes de rodar, estabeleça a meta dimensional e o limite do material.

Como ajustar pressão e força sem ultrapassar limites

Calcule a força necessária pela expressão F = pressão × área do pistão. Ajuste a pressão com margem de segurança abaixo do limite do material.

Faça testes com incrementos pequenos e valide medindo o primeiro artigo. Use sensores calibrados e lógica de segurança no controle.

Configurar curso e desaceleração para reduzir marcas

Implemente rampas: reduza velocidade perto do contato para evitar impacto e danos localizados.

Limite o curso para impedir overtravel. Ajuste parada e tolerância conforme ferramental.

Controlar tempo de permanência e retorno

Defina o tempo de dwell breve para evitar fluência excessiva, mas suficiente para reduzir retorno elástico.

Programe retorno suave para evitar sucção e arraste ao desmolde.

• Passo a passo: meta → estimativa de força → ajustar pressão → testar → registrar receita.
• Registre pressão, força, curso, tempo e velocidades. Valide com medição do primeiro artigo.

Como o tipo de material responde à prensagem hidráulica

O comportamento do material sob compressão define se ele vai amassar, rachar ou voltar à forma original. Entender essa resposta ajuda a ajustar força, pressão e temperatura para resultados previsíveis.

Materiais dúcteis: quando o correto é amassar sem trincar

Materiais dúcteis exibem escoamento antes da falha. Eles absorvem energia e deformam plasticamente, dando aviso por estiramento ou abaulamento.

Prática: use lubrificação, raios nas ferramentas e rampas de desaceleração para controlar a forma final.

Materiais frágeis: risco de falha súbita

Materiais frágeis quebram com pouca deformação prévia. A concentração de tensão em pontos singulares causa trinca ou estilhaçamento.

Prática: garanta apoio uniforme, reduz velocidade de contato e evite impactos.

Exemplos de resistência à compressão e recomendações

A resistência não explica tudo: geometria e apoio alteram tensão local. Uma peça com alta resistência pode falhar se o suporte for inadequado.

• Critérios de aceitação: tolerância dimensional, inspeção visual e ensaios não destrutivos quando necessário.
• Registre receitas por tipo de material — o mesmo setpoint de pressão gera efeitos distintos.

Como otimizar a precisão: repetibilidade, controle e automação

Consistência entre ciclos é o que separa produção estável de variação indesejada. Repetibilidade significa obter a mesma peça com os mesmos ajustes em série.

Automação reduz a variabilidade humana e torna o processo previsível. Com bom controle e procedimentos de medição, a taxa de refugo cai.

Erros de parametrização: identificar e corrigir

Procure tendências por lote: aumento de marcas ou variação dimensional indicam parametrização errada.

Fique atento a overshoot de pressão, curso excedente ou tempo inconsistente no ciclo. Esses sinais apontam ajuste de setpoints ou válvulas com problema.

Calibração de sensores

Calibre sensores de posição para garantir curso e fim de curso exatos.

Calibre sensores de pressão e de temperatura para que o setpoint reflita a realidade durante operação.

• Repetibilidade: mesma receita → mesmo resultado; use automação para reduzir variabilidade.
• Logs do CLP/IHM: correlate picos de pressão, tempo de permanência e aquecimento com defeitos.
• Governança: backups versionados, validação após mudanças e testes de intertravamentos antes de retomar produção.

Resultado: mais precisão e melhor controle protegem a máquina e reduzem refugo. Procedimentos claros, calibração periódica e registros confiáveis são a base para repetibilidade.

Óleo hidráulico e fluido: como afetam a força, a temperatura e a deformação

O óleo dentro do circuito funciona como meio que leva força e calor entre componentes. A escolha e o estado do fluido influenciam resposta, eficiência e estabilidade do processo.

Viscosidade e eficiência na transmissão de pressão

Viscosidade correta mantém resposta estável e reduz perdas internas. Se o óleo for muito fino, há aumento de vazamentos internos e queda de força útil.

Se estiver muito viscoso, o sistema aquece mais, fica lento e perde eficiência.

Contaminação do fluido e queda de desempenho

Partículas, umidade e oxidação danificam válvulas e vedantes. Isso gera variação de pressão entre ciclos e resultados inconsistentes.

Picos de temperatura são sinal de problema: filtros saturados, controlo térmico insuficiente ou fluido degradado.

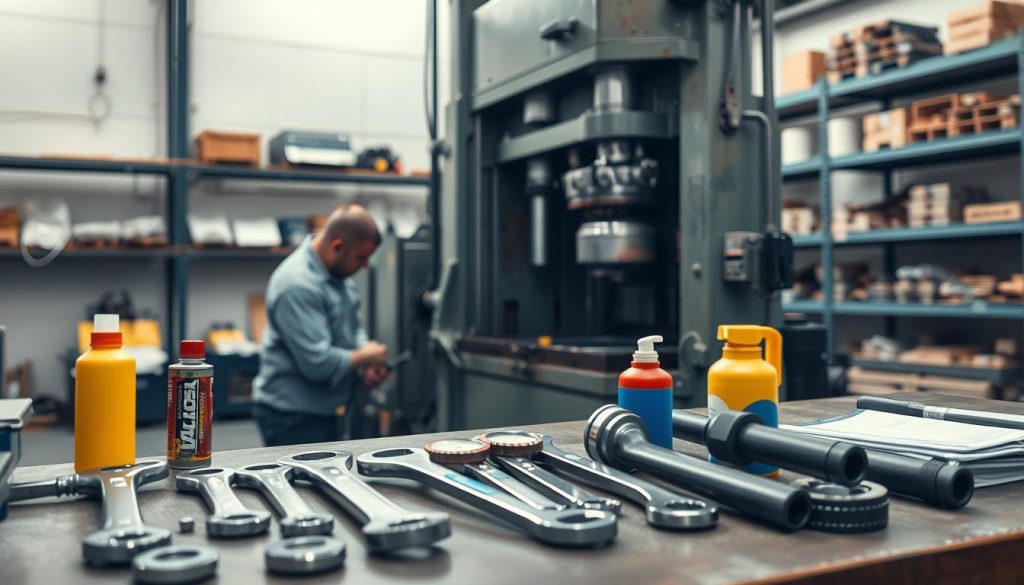

Troca de óleo e filtros: quando agir

Inspecione visualmente e analise o fluido quando possível. Troque óleo e filtros conforme hora‑metro, sinais de aquecimento recorrente ou perda de desempenho.

Manutenção preventiva protege válvulas e cilindro, reduz retrabalho e aumenta vida útil do conjunto.

Falhas comuns no sistema hidráulico que deformam peças (e como evitar)

Falhas no circuito podem transformar um ciclo estável em fonte de refugo. Quando a pressão oscila, a força aplicada muda e a geometria final fica fora de controle.

Vazamentos e conexões frouxas causam queda de pressão e ciclos inconsistentes. Vedação danificada, conexões mal apertadas ou mangueiras envelhecidas reduzem rendimento e aumentam risco de contaminação.

Perda de pressão aparece por bomba desgastada, válvulas com defeito ou linhas obstruídas. A consequente variação no esforço gera falta de repetibilidade e maior índice de refugo.

Aquecimento excessivo mostra-se por aumento contínuo de temperatura, cheiro forte de óleo e perda de desempenho. Ao notar sinais, reduza carga, pare com segurança e inspecione o sistema.

• Inspecione mangueiras e conexões; reaperto com torque correto.
• Troque filtros e óleo conforme plano de manutenção.
• Monitore pressão e temperatura com sensores e manômetros.

Problemas em cilindro e pistão que geram deformação fora de especificação

Sinais como vazamento e trepidação costumam indicar problema no cilindro ou nas gaxetas. Esses sinais afetam diretamente a força aplicada e a repetibilidade da operação.

Desgaste das vedações e perda de força

Vedação degradada permite vazamento interno e externo. Isso reduz a força efetiva e causa “caça” de pressão durante o ciclo.

O sintoma aparece como variação de velocidade, dificuldade de manter pressão no dwell e retorno irregular.

Movimentos irregulares e travamentos

Sujeira interna ou desalinhamento da haste provoca movimentos não lineares. O resultado é trepidação no avanço e marcas indesejadas.

• Inspecione gaxetas, verifique riscos no cilindro e avalie alinhamento da haste.
• Cheque contaminação do óleo; partículas aceleram desgaste e causam falha.
• Se houver travamento, perda abrupta de pressão ou ruído anormal, pare a máquina imediatamente.

Manutenção correta do conjunto cilindro/pistão devolve estabilidade ao processo e reduz variação que leva a produtos fora de especificação.

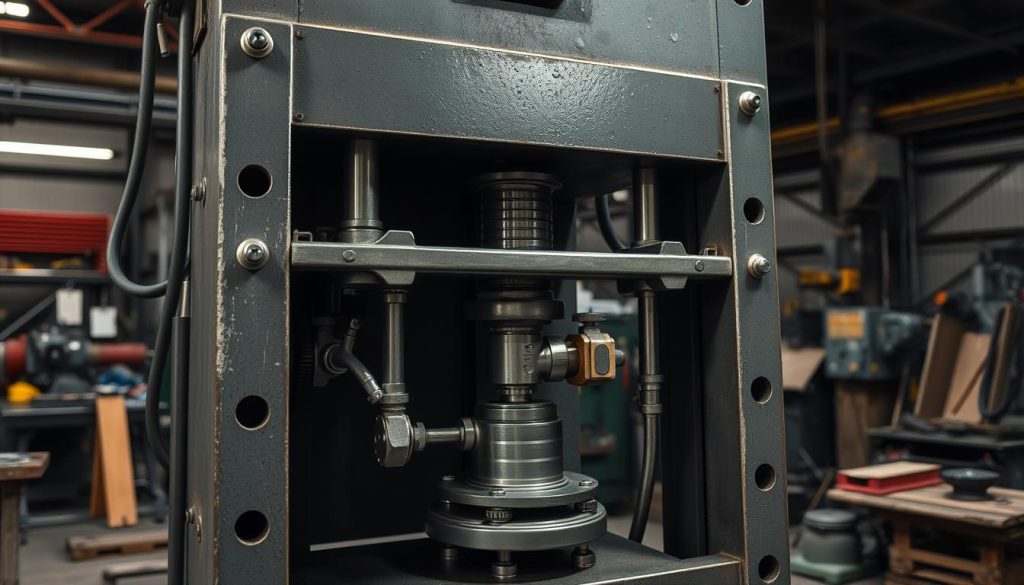

Estrutura, quadro e guias: quando a máquina “deforma a peça” por falta de rigidez

Quando o conjunto estrutural cede, mesmo pressão adequada leva a resultados imprevisíveis. A rigidez do quadro é parte do processo: se ele flexiona, o paralelismo se perde e a força não se distribui uniformemente.

Trincas em soldas e chapas por fadiga

Impactos repetitivos e sobrecarga iniciam microtrincas em soldas e chapas. Com o tempo, essas fissuras crescem e alteram a geometria do quadro.

Resultado: concentração de tensão, mudança no caminho da força e danos no produto final.

Desalinhamento e desgaste anormal de guias

Desalinhamento estrutural gera desgaste irregular das guias. Isso aumenta atrito e provoca movimento inclinado do conjunto de avanço.

O efeito é deformação assimétrica do componente e perda de repetibilidade do ciclo.

Afrouxamento de fixações e instabilidade

Parafusos soltos transformam pequenas folgas em batidas no fim de curso. Essas variações mudam o contato, a pressão aplicada e o resultado dimensional.

• Inspeções visuais regulares para detectar trincas em chapas e soldas.
• Controle de torque em fixações críticas e reaperto conforme especificação.
• Análise de vibração e checagem de paralelismo para identificar perda de rigidez.

Nota prática: corrigir quadro e guias é pré‑requisito antes de ajustar pressões ou receitas. Sem isso, qualquer otimização de processo terá efeito limitado.

Operação segura e NR-12: reduzir risco de acidentes durante a prensagem

Garantir segurança na operação reduz tanto acidentes quanto refugo por procedimentos incorretos. Cumprir NR‑12 exige dispositivos de proteção, capacitação contínua e registros acessíveis.

Dispositivos de proteção essenciais

Cortinas de luz interrompem o ciclo ao detectar presença. Comandos bimanuais impedem acionamento com a mão na zona de risco.

Botões de emergência devem parar a máquina imediatamente e estar visíveis e testados.

Capacitação de operadores

Treinamento prático e documentos claros garantem que operadores conheçam limites de pressão, sinais de falha e ações corretas sem forçar o equipamento.

Sinalização e manual acessível são exigência legal e ajudam a reduzir acidentes.

Testes periódicos e registros

• Checklist diário: cortinas de luz, botões, comandos bimanuais e intertravamentos.
• Registro de manutenção e testes com data e responsável.
• Validação após intervenção antes de retomar a operação.

Observação final: qualquer ajuste de processo precisa respeitar intertravamentos e a lógica do sistema. Integrar segurança ao controle de processo reduz acidentes e melhora qualidade.

Checklist de setup antes de prensar para garantir qualidade e reduzir desgaste

Verificar condições básicas de operação evita desgaste prematuro e perda de precisão. Um checklist prático reduz risco de marcas e garante qualidade antes do lote.

Conferência de ferramenta, apoio e paralelismo da mesa

Inspecione superfície do ferramental, alinhamento e contato uniforme. Cheque paralelismo da mesa e torque em fixações.

Verificação de pressão, temperatura e ruídos/vibrações anormais

Confirme estabilidade no manômetro e sensor. Monitore temperatura do óleo e trate ruídos ou vibrações como alertas de desgaste ou desalinhamento.

Inspeção rápida de mangueiras, válvulas e pontos de vazamento

Procure por fissuras, conexões soltas e sinais de vazamento. Substitua componentes comprometidos antes de iniciar o ciclo.

Validação do primeiro ciclo: medição, ajustes finos e aprovação

Execute o first-off, meça dimensões críticas e avalie marcas. Ajuste pressão e curso se necessário e só libere a produção após aprovação.

O que fazer em caso de falha durante operação da prensa

Uma interrupção inesperada em linha exige ações claras para preservar segurança e qualidade. Pare o ciclo imediatamente e mantenha a área isolada até avaliar o problema.

Parada segura: desligamento, isolamento e comunicação do risco

Interrompa o ciclo, acione o botão de emergência e desligue a alimentação conforme procedimento interno. Isole fontes de energia elétrica e hidráulica antes da inspeção.

Comunique o risco a supervisão e sinalize a área para evitar acesso não autorizado. Registre quem foi notificado e horário.

Diagnóstico por componentes: mangueiras, válvulas, cilindros e óleo hidráulico

Faça triagem rápida: procure vazamentos visíveis, queda de pressão, ruído excessivo na bomba, aquecimento anormal ou travamento dos componentes.

• Verifique mangueiras e conexões por cortes, abrasão e aperto.
• Inspecione válvulas quanto a travamento ou contaminação.
• Cheque cilindros: vazamento nas vedações e movimento irregular.
• Avalie óleo hidráulico: cor, cheiro, partículas e nível.

Quando chamar assistência técnica e como registrar o histórico da ocorrência

Acione suporte externo se houver falhas recorrentes, desmontagem de cilindros, problemas elétricos ou risco à integridade estrutural. Não tente reparos complexos sem equipe qualificada.

Mantenha um histórico detalhado: sintomas, setpoints usados, pressão, temperatura, fotos e medidas das peças afetadas. Esses dados aceleram a correção e melhoram a manutenção futura.

Manutenção preventiva e preditiva para manter eficiência e evitar danos em peças

Monitorar sinais do equipamento permite agir antes que um defeito gere refugo. Manutenção preventiva e preditiva atuam juntas para reduzir variação de curso e manter estabilidade mecânica do sistema.

Rotina preventiva: inspeções visuais, torque, lubrificação e limpeza

Faça inspeções visuais periódicas para identificar vazamentos, fissuras ou fixações soltas.

Controle torque em parafusos críticos e mantenha lubrificação correta nas guias e componentes móveis.

Limpeza evita contaminação do fluido e reduz desgaste em válvulas e cilindros.

Monitoramento contínuo: temperatura e pressão como indicadores de falha

Temperatura e pressão são sinais vitais do sistema. Picos ou deriva indicam bomba desgastada, válvula travando ou troca térmica deficiente.

Logs simples ajudam a correlacionar tendências com danos e reduzir paradas não planejadas.

Manutenção preditiva com sensores e software: como antecipar paradas

Instale sensores de vibração, pressão e temperatura conectados a software de análise.

Alarmes de tendência e manutenção baseada em condição permitem planejar intervenções antes da falha.

Resultado: maior eficiência, menos danos, redução de refugo e maior disponibilidade das prensas.

Conclusão

Controlar marcas e empeno exige mais do que reduzir pressão: requer entender o sistema e seus limites, incluindo capacidade nominal, integridade estrutural e condição do óleo.

Resuma o método: use a relação pressão × área, selecione a prensa adequada, ajuste pressão, curso e tempo, e valide o primeiro artigo antes de liberar lote.

Ações de impacto: evite sobrecarga, garanta paralelismo, mantenha fluido e filtros em ordem e corrija vazamentos ou aquecimento antes de rodar em série.

Automação funciona bem só com sensores calibrados, lógica testada e backups. Se a máquina começar a deformar peça sem causa aparente, pare o uso, diagnostique por componente e registre o histórico para correção definitiva.

Segurança: cumpra NR-12, treine operadores e teste dispositivos de proteção. Isso reduz risco e melhora a consistência do processo.
