Entender por que um cilindro pequeno gera grande esforço depende de um princípio simples: a Lei de Pascal. Em um fluido selado, a pressão aplicada num ponto se transmite igual para todo o sistema. Isso explica, sem mistério, por que um pistão maior entrega mais resultado que um menor.
Neste texto você verá, passo a passo, como relacionar pressão, área do pistão e tonelagem usando F = P × A. Vamos mostrar como ler manômetros, identificar variáveis e estimar capacidade em tempo real.
Também alinhamos expectativas industriais: a teoria indica um máximo, mas perdas por atrito, vazamentos e aquecimento reduzem o desempenho. O objetivo é ensinar cálculo prático e cuidados para compra, ajuste de processo e operação segura.

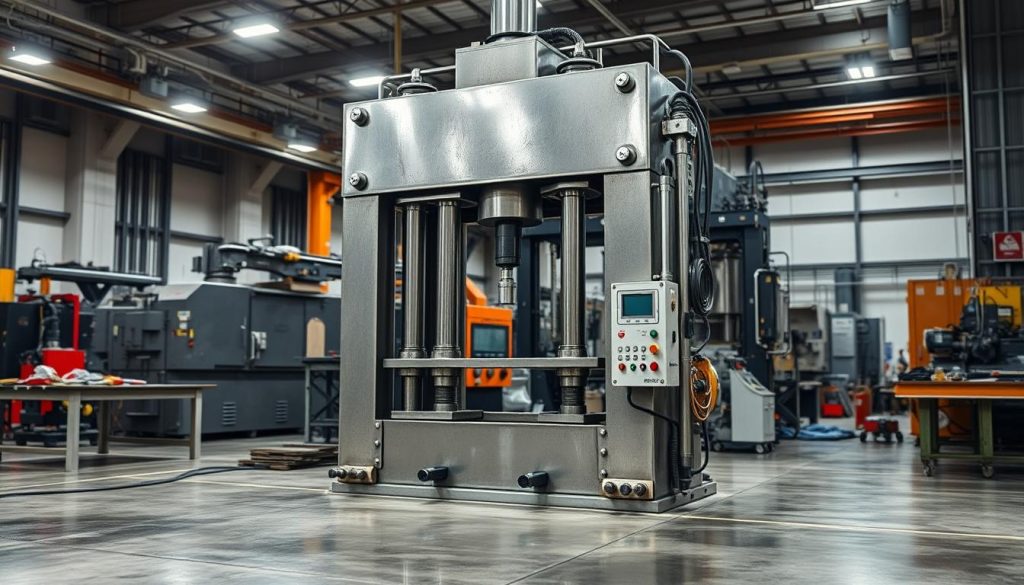

O que é uma prensa hidráulica e por que ela é tão usada na indústria
Uma máquina industrial que aplica esforço controlado sobre peças, com grande uniformidade, é essencial em muitas linhas de produção.
Definição objetiva: uma prensa hidráulica é uma máquina que usa pressão de fluido para aplicar carga uniforme sobre materiais. Sua estrutura básica inclui pistões, reservatório de fluido, válvulas, bombas e uma armação rígida.
Onde se destaca
No setor automotivo, metalúrgico e de reciclagem, essas máquinas entregam alta repetibilidade e precisão. Elas facilitam conformação, corte, montagem e compactação em produção em série.
Tonelagem: o que significa na prática
Tonelagem é a capacidade estática nominal — a máxima carga que a máquina pode entregar segundo projeto, resultante da pressão máxima do sistema e da área do pistão.
Esse número não é só marketing. Em operação, a máquina fornece apenas a carga necessária para o processo, até esse limite. Interpretar tonelagem junto ao ciclo, curso e ferramenta é crucial para selecionar a capacidade certa.
- Versatilidade: ajustes de curso e matrizes permitem várias aplicações.
- Precisão: distribuição uniforme da carga garante qualidade repetitiva.
- Capacidade: modelos vão de bancos leves (1–40 t) a forjamento pesado (80.000+ t).
| Característica | Benefício | Aplicações típicas |
|---|---|---|
| Pressão controlada | Repetibilidade e segurança | Montagem e estampagem |
| Curso ajustável | Versatilidade de ferramentas | Dobra, corte e moldagem |
| Tonelagem nominal | Dimensionamento correto da máquina | Forjamento e compressão |

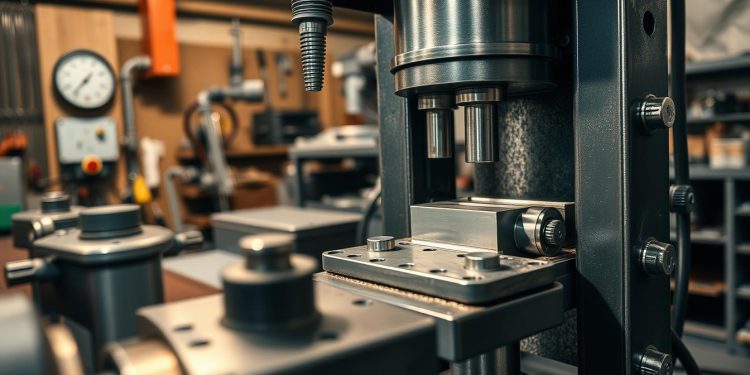

Prensa hidráulica como funciona a força: o princípio físico por trás da multiplicação
O fenômeno que transforma esforço pequeno em grande resultado está na distribuição da pressão dentro do fluido. Na prática, a lei pascal diz que qualquer variação de pressão num ponto de um fluido incompressível e selado se transmite igual por todo o sistema.
Lei de Pascal aplicada ao sistema
Num circuito fechado, a pressão gerada por uma bomba chega a todos os componentes. Esse valor não aumenta sozinho: o pressão fluido é o mensageiro que chega igual ao pistão de saída.
Por que a prensa multiplica força e não pressão
Pressão é intensidade por área; força é o total sobre uma superfície. Quando a mesma pressão atua num pistão maior, a força cresce porque a área é maior.
Pistão menor e pistão maior
Se um operador aplica uma pequena força no pistão menor, a pressão resultante percorre o fluido. No pistão maior, essa pressão age sobre maior área e vira grande força.
- Relação prática: F2 = F1 × (A2/A1).
- Bomba e válvulas limitam a pressão do sistema.
- Checkpoint: pressão = mensageiro; área = amplificador.
Como calcular a força de uma prensa hidráulica no mundo real (sem complicar)
Calcular a saída real de uma máquina exige apenas três passos simples e números que você já tem em mãos.
F = P × A — leia assim: F é a força entregue, P é a pressão do sistema (PSI ou bar) e A é a área efetiva do pistão.
Para achar A: converta o diâmetro do cilindro em raio (r = diâmetro/2) e use A = π × r². Exemplo prático:
- 3.000 PSI, diâmetro 10″ → A ≈ 78,54 in² → F ≈ 235.620 lb → ≈117,8 toneladas curtas.
- 4.000 PSI, diâmetro 12″ → A ≈ 113,1 in² → F ≈ 452.400 lb → ≈226,2 toneladas curtas.
Conversões: tonelada curta = 2.000 lb; tonelada métrica ≈ 2.204,6 lb. Confirme unidades antes de dimensionar equipamento ou comprar fora do país.
Na prática, o manômetro mostra a pressão. Multiplique essa leitura pela área do cilindro para estimar a força instantânea.
Regra rápida: se o manômetro marca ~50% da pressão máxima, a capacidade entregue tende a ficar em ~50% para o mesmo pistão. Lembre que bomba, válvula de alívio e perdas no circuito mudam o resultado.
Componentes e ciclo de operação: o caminho do fluido até virar força
Veja passo a passo como o fluido percorre o circuito e se converte em trabalho no cilindro.
Bomba, válvulas e controles
A bomba gera fluxo contínuo do fluido e cria pressão no sistema. Válvulas direcionam e limitam essa pressão; a válvula de alívio protege contra picos.
Controles manuais ou programáveis definem tempo, pressão e curso, garantindo repetitividade nas operações da linha de produção.
Fluido e óleo: impacto na eficiência
O óleo certo controla viscosidade, troca térmica e proteção contra desgaste. Fluido contaminado ou viscosidade inadequada causa perdas e aquecimento.
Manter filtros, nível e trocas regulares prolonga vida útil do equipamento e mantém a resposta do sistema estável.
Cilindro, pistão e conversão em trabalho
O fluido pressurizado chega ao cilindro e age sobre o pistão. A pressão multiplicada pela área do pistão gera a força aplicada no material.
Etapas do ciclo e repetitividade
Ciclo típico: ativação (bomba pressuriza), prensagem (ato de trabalho) e retorno (redirecionamento do fluido). Em linha produção, a automação reduz variação e aumenta produtividade.
- Reservatório → bomba → válvulas → cilindro → retorno.
- Filtros e inspeção de mangueiras reduzem falhas.
- Automação permite programar pressão, tempo e curso com precisão.
| Componente | Função | Impacto na operação |
|---|---|---|
| Bomba | Gera fluxo e sustentação de pressão | Determina velocidade e capacidade do ciclo |
| Válvulas | Direcionam e limitam pressão | Segurança e controle de curso/pressão |
| Óleo / fluido | Transmite pressão e lubrifica | Afeta eficiência, aquecimento e vida útil |
| Cilindro e pistão | Convertem pressão em trabalho | Define força aplicada e precisão |
Aplicações, ganhos de produtividade e limites reais de desempenho
Ganhos de produtividade surgem quando equipamento, processo e manutenção trabalham juntos. Nesta seção vemos usos típicos, ganhos práticos e o que reduz eficiência real.
Principais aplicações
- Automotiva: estampagem, moldagem e corte de peças metálicas com alta precisão.
- Metalúrgica: conformação e corte de chapas e componentes em vários metais.
- Reciclagem: compactação de plástico, papelão e sucata metálica para redução de volume.
Otimizar processos significa melhorar qualidade dimensional, repetitividade e padronização da carga aplicada em séries longas.
Eficiência típica bem mantida fica entre ~80% e 90%. Perdas vêm de atrito mecânico, vazamentos internos e aquecimento do óleo, reduzindo a força útil entregue.
Estrutura e automação: rigidez do quadro e da mesa evita deflexão e perda de precisão. Sistemas automáticos oferecem maior controle, ciclos mais rápidos e menos variação entre peças.
| Aspecto | Impacto | Quando priorizar | Resultado esperado |
|---|---|---|---|
| Aplicação | Define tonelagem e curso | Estampagem automotiva, corte de chapas | Alta qualidade dimensional |
| Eficiência do sistema | Força útil vs teórica | Processos críticos e repetitivos | 80–90% com boa manutenção |
| Estrutura | Precisão e segurança | Peças longas ou altas cargas | Menos desalinhamento e retrabalho |
| Automação | Controle e repetitividade | Grandes lotes e rastreabilidade | Maior produtividade e menor intervenção |
Conclusão
Resumo prático: a combinação de pressão transmitida pelo fluido e maior área do pistão gera o ganho útil no sistema. Isso significa que o equipamento não eleva pressão; ele transforma pressão constante em mais resultado quando a superfície de saída é maior.
Na prática, use o manômetro, calcule a área do cilindro e aplique F = P × A para estimar a entrega real. Considere tonelagem como limite nominal; a máquina fornece apenas o que o processo exige até esse teto.
Fatores chave que reduzem desempenho: eficiência do circuito, vazamentos, atrito, aquecimento do óleo e rigidez da estrutura. Com esse entendimento, você seleciona melhor o equipamento, ajusta processos e mantém alta qualidade na produção.
Próximos passos: revise especificações do equipamento, confirme unidades e avalie se automação trará ganhos reais para sua linha.
FAQ
O que significa que uma prensa hidráulica "multiplica" força?
Significa que um sistema com fluido e pistões usa a relação entre pressão e área para gerar uma força maior na saída do que a aplicada num pistão menor. Pela Lei de Pascal, a pressão se transmite igualmente no fluido; ao aplicar essa pressão em um pistão com área maior, obtém-se uma força ampliada sem aumentar a pressão do circuito.
O que é esse equipamento e por que ele é tão usado na indústria?
Trata-se de uma máquina que converte energia hidráulica em força mecânica. É amplamente adotada por permitir alta capacidade de compressão, precisão de curso, repetitividade e fácil integração em linhas de produção nos setores automotivo, metalúrgico e de reciclagem.
Onde esse tipo de máquina se destaca na produção?
Sobressaem em operações que exigem grande capacidade de compressão, precisão e versatilidade — conformação de metais, montagem, extrusão, prensagem de peças e testes de qualidade. Também melhoram produtividade e padronização em processos seriados.
O que significa "tonelagem" na prática?
Tonelagem indica a força máxima nominal que a máquina pode aplicar, normalmente expressa em toneladas. Não é apenas um número de catálogo: depende de pressão do circuito, área do pistão, condição estrutural e segurança operacional.
Qual o princípio físico por trás da multiplicação de força?
Baseia-se na Lei de Pascal: uma variação de pressão aplicada em um fluido confinado é transmitida integralmente. Compressão aplicada em um pistão pequeno gera a mesma pressão em todo o fluido; ao atuar sobre um pistão maior, essa pressão resulta em força maior.
Por que o sistema multiplica força e não pressão?
A pressão no fluido permanece a mesma em todas as partes do circuito. O ganho vem da diferença de área entre pistões: a mesma pressão agindo sobre área maior produz uma força maior, por isso dizemos que a máquina multiplica força.
Como o pistão menor e o maior atuam como amplificador?
O operador aplica força no pistão menor, gerando pressão. Essa pressão alcança o pistão maior; como sua área é maior, a força resultante (pressão × área) é proporcionalmente maior, entregando o efeito de amplificação.
Qual é a relação entre força aplicada, pressão e área do pistão?
A relação fundamental é F = P × A, onde F é força, P é pressão no fluido e A é área do pistão. Alterando qualquer desses fatores, altera-se a força gerada.
Como usar na prática a fórmula F = P × A?
Meça a pressão no manômetro (em pascal ou bar) e calcule a área do pistão a partir do diâmetro. Multiplique pressão por área para obter força em newtons; converta para toneladas conforme necessário.
Como calcular a área do pistão a partir do diâmetro do cilindro?
Use a fórmula da área do círculo: A = π × (d/2)². Insira o diâmetro em metros para obter área em metros quadrados e mantenha as unidades consistentes ao calcular força.
Como faço a conversão para "toneladas" sem erro?
Calcule a força em newtons e divida por 9.806,65 para obter quilogramas-força; divida por 1.000 para converter em toneladas métricas. Verifique sempre se o catálogo usa toneladas métricas ou outra unidade.
Pode mostrar um exemplo simples de cálculo?
Imagine pressão de 150 bar (15.000.000 Pa) atuando em um pistão de 0,05 m de diâmetro. Área = π × (0,025)² ≈ 0,00196 m². Força ≈ 15.000.000 × 0,00196 ≈ 29.400 N, ou cerca de 2,999 t (aprox. 3 toneladas).
O que o manômetro indica e como ele ajuda estimar a força?
O manômetro mostra a pressão no circuito. Multiplicando esse valor pela área do pistão obtém-se a força instantânea aplicada. Monitorar o manômetro ajuda evitar sobrecarga e diagnosticar perdas por vazamento ou aquecimento.
Quais são os principais componentes que conduzem o fluido até virar força?
Bomba hidráulica fornece o fluxo; válvulas controlam direção e pressão; tubulações conduzem o fluido; o cilindro com pistão converte pressão em força. Filtros e reservatório mantêm a qualidade do fluido.
Qual o papel da bomba e das válvulas no sistema?
A bomba gera fluxo e pressão; válvulas regulam pressão máxima, direção do fluido e velocidade do pistão. Juntos garantem que a força e o movimento ocorram de forma controlada e segura.
Por que o fluido correto (óleo) é tão importante?
Óleo adequado reduz atrito, protege componentes contra desgaste, evita cavitação e transfere pressão com eficiência. Fluido impreciso causa perdas, aquecimento excessivo e reduz vida útil do sistema.
Como o cilindro transforma pressão em força aplicada ao material?
O fluido pressurizado empurra o pistão interno do cilindro. O movimento do pistão transmite força ao ferramental ou peça, realizando a operação de conformação, união ou corte.
Quais são as etapas do ciclo de operação?
Normalmente: ativação (pressurização), prensagem (aplicação de força), retorno (despressurização e recuo do pistão) e repetição. O ciclo exige controles para garantir precisão e segurança na linha.
Em quais setores essas máquinas têm mais aplicações?
São comuns na indústria automotiva (montagem e estampagem), metalúrgica (conformação e união), reciclagem (compactação) e em fábricas que exigem cortes e dobras de alta precisão.
Como esse equipamento melhora qualidade e produtividade?
Proporciona controle repetitivo de força e curso, resultando em peças padronizadas, menor rejeito e maior velocidade de ciclo. A automação aumenta ainda mais consistência e rendimento.
Por que a força teórica nem sempre vira força útil?
Perdas ocorrem por atrito interno, vazamentos, flexão da estrutura e aquecimento do óleo. Esses fatores reduzem a força efetiva na interface com a peça.
Quais perdas são mais comuns e como evitá-las?
Vazamentos, atrito nos selos e lubrificação inadequada são frequentes. Manutenção preventiva, escolha correta do fluido, filtros e componentes de qualidade reduzem essas perdas.
Como a rigidez da estrutura afeta desempenho e segurança?
Estrutura rígida evita deformações que prejudicam precisão e concentram esforços, garantindo que a força chegue ao ponto certo sem comprometer a segurança ou vida útil do equipamento.
Quando optar por sistemas automáticos em vez de manuais?
Em alta produção, peças complexas ou quando precisão e repetibilidade são críticas. Automação melhora controle de parâmetros, reduz erro humano e aumenta rendimento por ciclo.
