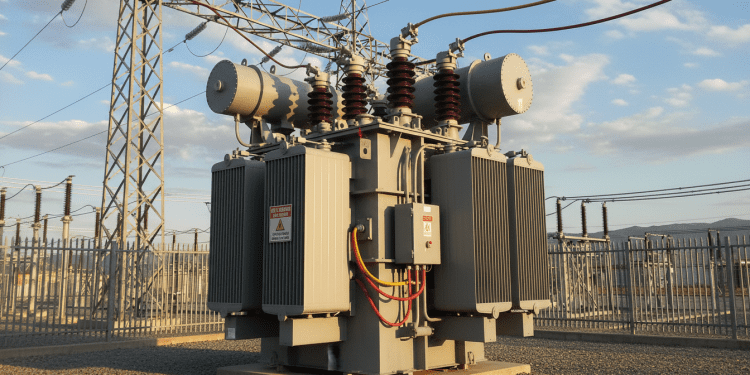

Os transformadores elétricos são dispositivos fundamentais para a distribuição de energia elétrica. Eles permitem a transferência de energia entre circuitos elétricos diferentes, ajustando os níveis de tensão para atender às necessidades específicas de cada aplicação.
Ao entender o princípio de funcionamento desses dispositivos, é possível compreender como a energia elétrica é transmitida e distribuída de forma eficiente. Neste artigo, vamos explorar em detalhes como os transformadores elétricos trabalham na prática, abordando seus componentes, características e aplicações.
A importância dos transformadores elétricos na infraestrutura energética é inegável. Eles são essenciais para garantir a segurança e a eficiência na transmissão de energia.
Princípios fundamentais dos transformadores elétricos
A operação de transformadores elétricos é baseada em princípios eletromagnéticos bem estabelecidos. Esses dispositivos são cruciais para a transmissão e distribuição eficiente de energia elétrica.
Lei de Faraday e indução eletromagnética
A Lei de Faraday é fundamental para entender como os transformadores funcionam. Ela estabelece que uma tensão elétrica é induzida em um condutor que está dentro de um campo magnético variável. Esse princípio é a base para a indução eletromagnética, que é o mecanismo pelo qual os transformadores transferem energia entre os enrolamentos primário e secundário.
Conceito de fluxo magnético variável
O fluxo magnético variável é essencial para a operação de um transformador. Quando a corrente alternada flui pelo enrolamento primário, ela gera um campo magnético que varia com o tempo. Esse campo magnético variável induz uma tensão no enrolamento secundário, permitindo a transferência de energia.
Importância do núcleo ferromagnético
O núcleo ferromagnético desempenha um papel crucial na eficiência do transformador. Ele fornece um caminho de baixa relutância para o fluxo magnético, aumentando a indução magnética e, consequentemente, a eficiência da transferência de energia entre os enrolamentos.
| Componente | Função |
|---|---|
| Núcleo Ferromagnético | Proporciona um caminho de baixa relutância para o fluxo magnético |
| Enrolamento Primário | Recebe a corrente alternada e gera o campo magnético |
| Enrolamento Secundário | Recebe a energia induzida pelo campo magnético variável |

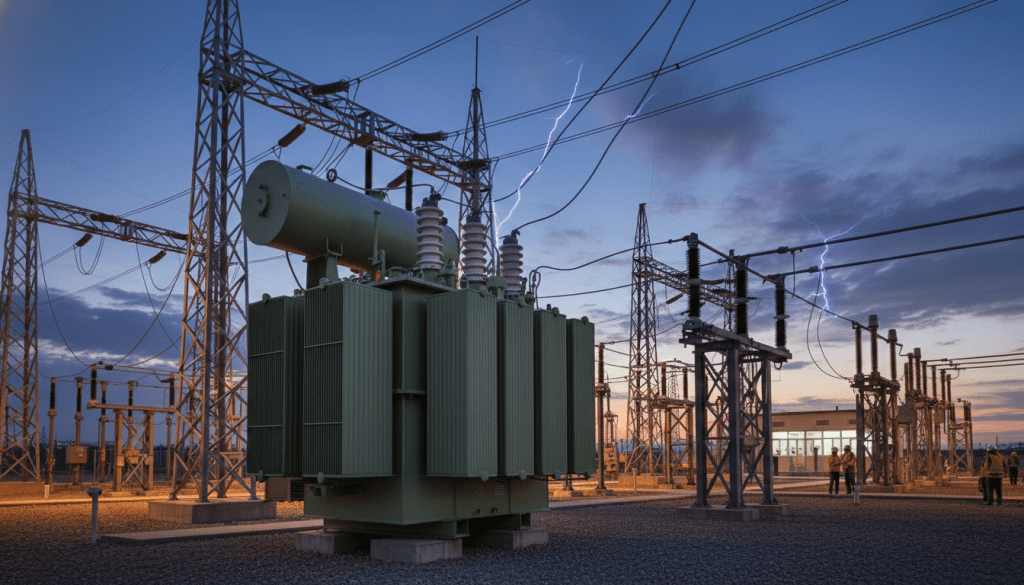

Como funciona um transformador elétrico no dia a dia
Os transformadores elétricos são fundamentais para o funcionamento da rede elétrica moderna, permitindo a distribuição eficiente de energia. Eles desempenham um papel crucial na regulação da tensão elétrica para atender às necessidades dos consumidores, seja em residências, indústrias ou comércios.
Processo de elevação e redução de tensão
Um dos principais aspectos da operação de um transformador é a capacidade de elevar ou reduzir a tensão elétrica. Isso é feito por meio da relação entre o número de espiras nos enrolamentos primário e secundário. Quando a tensão é elevada, o transformador é chamado de “elevador”, e quando a tensão é reduzida, é chamado de “reductor”.
| Tipo de Transformador | Função | Aplicação |
|---|---|---|
| Elevador | Aumenta a tensão | Transmissão de energia a longas distâncias |
| Redutor | Reduz a tensão | Distribuição de energia para consumidores finais |
Transferência de energia sem contato direto
Os transformadores permitem a transferência de energia entre dois circuitos sem contato direto entre eles. Isso é possível graças ao princípio da indução eletromagnética, onde a corrente alternada no enrolamento primário gera um campo magnético que induz uma corrente no enrolamento secundário.
Ciclo completo de operação
O ciclo completo de operação de um transformador envolve a energização do enrolamento primário, a indução de corrente no enrolamento secundário e a transferência de energia para a carga conectada. Esse ciclo se repete continuamente enquanto o transformador está em operação.
A eficiência desse processo é crucial para minimizar perdas de energia e garantir a estabilidade do sistema elétrico como um todo.

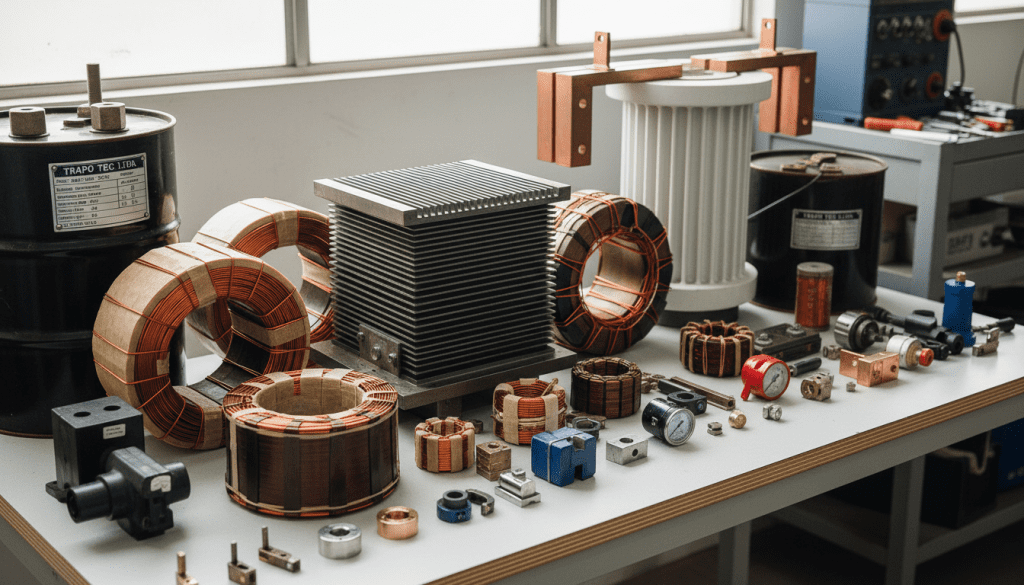

Anatomia de um transformador: componentes e estrutura
Para entender como um transformador funciona, é crucial examinar sua anatomia, incluindo o núcleo laminado e os enrolamentos. Um transformador elétrico é um dispositivo complexo que depende de componentes específicos para funcionar corretamente.
Núcleo laminado e suas propriedades
O núcleo laminado é um componente fundamental dos transformadores, feito de materiais ferromagnéticos. Ele é projetado para minimizar as perdas por correntes parasitas e histerese.
Enrolamentos primários e secundários
Os enrolamentos primários e secundários são responsáveis pela transferência de energia. Eles são feitos de condutores de cobre ou alumínio. A escolha do material afeta a eficiência do transformador.
Sistemas de isolamento e refrigeração
Os sistemas de isolamento garantem que os componentes elétricos operem de forma segura, enquanto os sistemas de refrigeração evitam o superaquecimento. Existem dois tipos principais de refrigeração: natural e forçada.
Óleo isolante e sua função
O óleo isolante é usado para isolar e resfriar os componentes internos do transformador. Ele desempenha um papel crucial na manutenção da integridade do sistema.
Sistemas de refrigeração natural e forçada
- Refrigeração natural: utiliza convecção natural para dissipar o calor.
- Refrigeração forçada: utiliza ventiladores ou bombas para melhorar a dissipação de calor.
Tipos de transformadores utilizados no Brasil
A variedade de transformadores utilizados no Brasil reflete a complexidade da rede elétrica do país. Diferentes tipos de transformadores são projetados para atender às necessidades específicas de cada aplicação, desde a transmissão de energia em alta tensão até a distribuição para consumidores finais.
Transformadores de potência para transmissão
Os transformadores de potência são cruciais para a transmissão de energia elétrica em longas distâncias. Eles são projetados para operar em altas tensões, minimizando as perdas de energia durante a transmissão. Esses transformadores são fundamentais para a integração da rede elétrica nacional.
Transformadores de distribuição em postes
Transformadores de distribuição são instalados em postes e são responsáveis por reduzir a tensão para níveis adequados ao consumo residencial e comercial. Eles são uma parte visível da infraestrutura urbana e desempenham um papel vital na distribuição de energia.
Transformadores residenciais e prediais
Transformadores residenciais e prediais são projetados para atender às necessidades específicas de edifícios e residências. Eles são projetados para operar em ambientes fechados e são essenciais para a segurança e eficiência da distribuição de energia dentro dessas estruturas.
Autotransformadores e suas aplicações
Autotransformadores são utilizados em diversas aplicações, incluindo a correção de tensão e a partida de motores. Eles oferecem uma solução eficiente para situações onde é necessário ajustar os níveis de tensão sem a necessidade de isolamento elétrico.
Em resumo, a diversidade de transformadores utilizados no Brasil é um reflexo das diferentes necessidades da infraestrutura elétrica do país, desde a transmissão até a distribuição de energia.
Relação de transformação: cálculos e aplicações práticas
Entender a relação de transformação é crucial para aplicações práticas em engenharia elétrica. A relação de transformação é definida como a razão entre a tensão no enrolamento primário e a tensão no enrolamento secundário de um transformador.
Fórmulas essenciais para técnicos e engenheiros
Técnicos e engenheiros utilizam a fórmula da relação de transformação para calcular a tensão de saída com base na tensão de entrada e no número de espiras nos enrolamentos primário e secundário. A fórmula é dada por: \( \frac{V_p}{V_s} = \frac{N_p}{N_s} \), onde \( V_p \) e \( V_s \) são as tensões primária e secundária, e \( N_p \) e \( N_s \) são o número de espiras nos enrolamentos primário e secundário, respectivamente.
Efeitos na corrente e tensão
A relação de transformação afeta diretamente a corrente e a tensão nos circuitos primário e secundário. Quando a tensão é elevada, a corrente é reduzida na mesma proporção, e vice-versa, devido à conservação de energia. Isso é fundamental para o projeto de sistemas de transmissão de energia elétrica.
Exemplos práticos de dimensionamento
Por exemplo, em um transformador abaixador com uma relação de espiras de 10:1, se a tensão primária for de 2200V, a tensão secundária será de 220V. Esse dimensionamento é crucial para garantir que os equipamentos recebam a tensão adequada para seu funcionamento.
Ao entender e aplicar corretamente a relação de transformação, técnicos e engenheiros podem projetar sistemas mais eficientes e seguros, otimizando o desempenho dos transformadores em diversas aplicações.
Eficiência energética e perdas em transformadores
A eficiência energética em transformadores é crucial para a redução de perdas e melhoria do desempenho geral do sistema elétrico. Os transformadores são componentes essenciais na transmissão e distribuição de energia elétrica, e sua eficiência impacta diretamente os custos operacionais e a confiabilidade do sistema.
Perdas no núcleo: histerese e correntes parasitas
As perdas no núcleo dos transformadores ocorrem devido à histerese magnética e às correntes parasitas. A histerese é causada pela magnetização e desmagnetização do material do núcleo, resultando em perda de energia. As correntes parasitas, por sua vez, são induzidas no núcleo devido à variação do fluxo magnético.
Perdas nos enrolamentos por efeito Joule
As perdas nos enrolamentos são resultantes do efeito Joule, que ocorre devido à resistência elétrica dos condutores. Essas perdas são proporcionais ao quadrado da corrente que flui pelos enrolamentos.
Estratégias para melhorar a eficiência
Para melhorar a eficiência dos transformadores, várias estratégias podem ser adotadas. Entre elas, destacam-se o uso de materiais avançados para núcleos e técnicas de enrolamento otimizadas.
Materiais avançados para núcleos
O uso de materiais como o aço silício de grão orientado pode reduzir significativamente as perdas no núcleo. Esses materiais possuem propriedades magnéticas superiores, minimizando a histerese e as correntes parasitas.
Técnicas de enrolamento otimizadas
A otimização das técnicas de enrolamento, como o uso de condutores de baixa resistência e a configuração adequada dos enrolamentos, pode reduzir as perdas por efeito Joule.
A implementação dessas estratégias não só melhora a eficiência energética dos transformadores, mas também contribui para a redução dos custos operacionais e do impacto ambiental.
Aplicações práticas dos transformadores no cotidiano brasileiro
A presença de transformadores é essencial para a eficiência da rede elétrica residencial e industrial no Brasil. Eles desempenham um papel crucial na distribuição de energia, garantindo que a tensão seja adequada para diferentes aplicações.
Na rede elétrica residencial
Nos domicílios brasileiros, os transformadores são usados para ajustar a tensão da rede elétrica para níveis seguros e adequados para o consumo. Isso é fundamental para o funcionamento de aparelhos elétricos.
Em equipamentos eletrônicos domésticos
Muitos equipamentos eletrônicos domésticos, como carregadores de celular e computadores, utilizam transformadores para converter a tensão da rede elétrica para os níveis necessários para seu funcionamento.
Na indústria e comércio
No setor industrial e comercial, os transformadores são essenciais para a operação de máquinas e equipamentos. Eles garantem que a energia seja fornecida na tensão correta, evitando danos e garantindo a eficiência.
Em sistemas de energia renovável
Os transformadores também são cruciais em sistemas de energia renovável, como parques eólicos e usinas solares, onde são usados para elevar a tensão da energia gerada para transmissão para a rede elétrica.
| Aplicação | Função do Transformador |
|---|---|
| Rede Elétrica Residencial | Ajustar a tensão para níveis seguros |
| Equipamentos Eletrônicos Domésticos | Converter tensão para níveis necessários |
| Indústria e Comércio | Garantir tensão correta para máquinas |
| Sistemas de Energia Renovável | Elevação de tensão para transmissão |
Em resumo, os transformadores são dispositivos versáteis e essenciais para diversas aplicações no cotidiano brasileiro, desde residências até sistemas de energia renovável.
Segurança e precauções no trabalho com transformadores
Trabalhar com transformadores exige conhecimento técnico e atenção redobrada às normas de segurança. A segurança no manuseio desses equipamentos é crucial para evitar acidentes elétricos graves e garantir a integridade dos profissionais e do sistema elétrico.
Riscos elétricos e prevenção de acidentes
Os transformadores apresentam riscos significativos, incluindo choques elétricos e curtos-circuitos. Para mitigar esses riscos, é essencial seguir procedimentos de segurança rigorosos e utilizar equipamentos de proteção individual (EPIs) adequados.
Normas de segurança da NR-10
A Norma Regulamentadora NR-10 estabelece diretrizes para a segurança em instalações e serviços com eletricidade. Cumprir essas normas é fundamental para garantir a segurança no trabalho com transformadores.
Procedimentos de manutenção segura
A manutenção de transformadores deve ser realizada por profissionais qualificados, seguindo procedimentos específicos para evitar acidentes. Isso inclui a desconexão da energia antes de iniciar os trabalhos e a utilização de equipamentos de teste adequados.
Equipamentos de proteção individual necessários
Os EPIs essenciais incluem luvas isolantes, óculos de proteção e capacetes. A escolha do EPI adequado depende do tipo de tarefa a ser realizada e dos riscos envolvidos.
| Equipamento de Proteção | Função |
|---|---|
| Luvas isolantes | Protegem contra choques elétricos |
| Óculos de proteção | Protegem os olhos de detritos e arcos elétricos |
| Capacetes | Protegem a cabeça de quedas de objetos |
Diagnóstico e manutenção de transformadores
O diagnóstico preciso e a manutenção regular são fundamentais para o funcionamento seguro dos transformadores. Essas práticas garantem a eficiência e prolongam a vida útil dos equipamentos.
Testes de rotina e preventivos
Testes regulares são essenciais para identificar problemas potenciais antes que se tornem críticos. Isso inclui medições de resistência de isolamento e testes de relação de transformação. Essas ações preventivas ajudam a evitar falhas inesperadas e garantem a confiabilidade do sistema.
Análise de óleo isolante
A análise do óleo isolante é crucial para avaliar a condição interna do transformador. Testes de rigidez dielétrica e análise de gases dissolvidos são alguns dos métodos utilizados para detectar contaminação ou degradação.
Termografia e técnicas modernas de diagnóstico
A termografia infravermelha é uma técnica não invasiva que ajuda a identificar pontos quentes e problemas de conexão nos transformadores. Outras técnicas modernas incluem análise de vibração e monitoramento de descargas parciais.
Cronograma recomendado de manutenção
Um cronograma de manutenção bem planejado é vital. Isso deve incluir inspeções regulares, testes e análises, considerando a idade do transformador, condições de operação e recomendações do fabricante.
Implementar essas práticas de diagnóstico e manutenção não só melhora a eficiência dos transformadores, mas também contribui para a segurança e confiabilidade do sistema elétrico como um todo.
Transformadores do futuro: inovações e tendências
A indústria de transformadores está passando por uma revolução, impulsionada por avanços tecnológicos e pela crescente demanda por eficiência energética. Os transformadores do futuro serão projetados com materiais mais eficientes e tecnologias de ponta, como a inteligência artificial e a Internet das Coisas (IoT), para monitorar e otimizar o desempenho.
A compreensão do princípio de funcionamento dos transformadores e seus componentes é fundamental para o desenvolvimento dessas inovações. Os fabricantes estão trabalhando em novos designs que minimizam as perdas de energia e maximizam a eficiência, aplicando conhecimentos sobre o funcionamento do transformador elétrico.
Além disso, a tendência é que os transformadores sejam mais compactos e sustentáveis, atendendo às necessidades de uma rede elétrica cada vez mais distribuída e renovável. Isso inclui a integração de fontes de energia renovável e a capacidade de gerenciar fluxos de energia de forma inteligente.
O futuro dos transformadores é promissor, com inovações que prometem melhorar a eficiência, reduzir custos e aumentar a confiabilidade dos sistemas de distribuição de energia elétrica.
