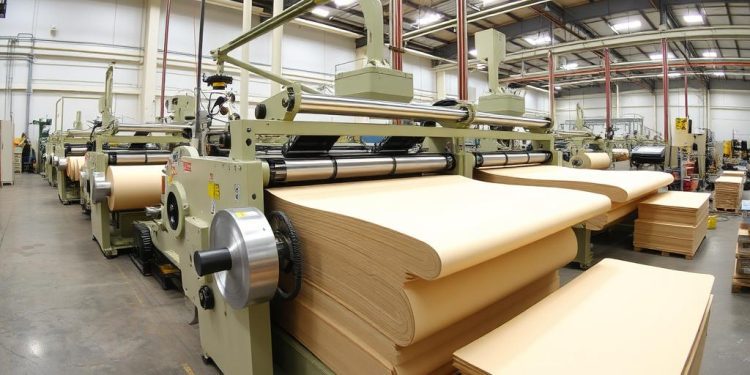

A onduladeira é um equipamento industrial fundamental na fabricação de papelão ondulado, material essencial para a indústria de embalagens. Este equipamento transforma bobinas de papel em chapas de papelão estruturadas, combinando camadas planas (liners) com camadas onduladas (miolo), unidas por adesivo. Neste guia técnico, abordaremos em detalhes o funcionamento, componentes, tipos e critérios de seleção deste equipamento estratégico que impacta diretamente a qualidade, produtividade e competitividade na cadeia produtiva de embalagens.
Princípios de Funcionamento e Componentes da Onduladeira
A onduladeira opera através de um processo sequencial que transforma bobinas de papel em chapas de papelão ondulado estruturado. Este processo envolve várias etapas técnicas, cada uma executada por componentes específicos da máquina.
Processo de Ondulação e Formação do Papelão
O processo inicia com a alimentação das bobinas de papel nos porta-bobinas, que mantêm tensão constante durante o desenrolamento. O papel destinado ao miolo passa pelos pré-aquecedores, que elevam sua temperatura e umidade para prepará-lo para a ondulação. Em seguida, o papel entra no cabeçote ondulador, onde é pressionado entre dois cilindros corrugadores com ranhuras complementares, formando o perfil ondulado característico.
Componentes Principais e Suas Funções
- Porta-bobinas: Suportam as bobinas de papel e controlam a tensão durante o desenrolamento.
- Pré-aquecedores: Preparam o papel com calor e umidade para facilitar a ondulação.
- Cabeçote ondulador: Forma as ondulações no papel através de cilindros corrugadores.
- Sistema de colagem: Aplica adesivo entre as camadas de papel para formar a estrutura.
- Mesa quente (forradeira): Aplica pressão e calor para curar o adesivo e solidificar a estrutura.
- Facão: Corta o papelão em comprimentos específicos conforme programação.
- Slitter: Realiza cortes longitudinais para ajustar a largura das chapas.
- Empilhador: Organiza as chapas cortadas em pilhas para transporte.
- Sistema de controle: Gerencia velocidade, temperatura e sincronização dos componentes.
- Fábrica de cola: Prepara o adesivo com viscosidade e temperatura controladas.
Princípios Técnicos Envolvidos
A produção de papelão ondulado depende de princípios técnicos precisos de transferência de calor, pressão controlada e aplicação uniforme de adesivo. O calor amolece as fibras do papel e ativa o adesivo, enquanto a pressão garante a conformação das ondas e a adesão entre as camadas. A velocidade de produção, temperatura e pressão devem ser cuidadosamente balanceadas para obter a resistência estrutural desejada sem comprometer a integridade do material.
Conheça os Modelos de Onduladeiras Disponíveis
Explore nossa seleção de onduladeiras novas e usadas com diferentes especificações técnicas para encontrar o equipamento ideal para sua produção.
Tipos e Variações de Onduladeiras
O mercado oferece diferentes configurações de onduladeiras, cada uma projetada para atender a necessidades específicas de produção, qualidade e tipos de produtos finais. Compreender as diferenças entre esses equipamentos é fundamental para uma escolha adequada.
Onduladeira de Face Simples
Este tipo produz papelão com apenas uma face plana (liner) colada a uma camada ondulada (miolo). É composta basicamente por um cabeçote ondulador e um sistema de colagem.
Vantagens
- Menor investimento inicial
- Ocupa menos espaço físico
- Ideal para microondulado
- Menor consumo energético
- Operação mais simples
Limitações
- Produz apenas papelão de face simples
- Menor resistência estrutural
- Aplicações mais limitadas
- Menor valor agregado ao produto final
- Capacidade produtiva geralmente menor
Onduladeira de Dupla Face (Completa)
Produz papelão com duas faces planas (liners) coladas a uma camada ondulada (miolo). Inclui cabeçote ondulador, coleiro, mesa quente, facão e empilhador, formando uma linha completa de produção.
Vantagens
- Produz papelão de dupla face (mais resistente)
- Maior versatilidade de produtos
- Produção em escala industrial
- Possibilidade de automação avançada
- Atende a diversos segmentos de mercado
Limitações
- Investimento inicial elevado
- Maior espaço físico necessário
- Consumo energético superior
- Operação mais complexa
- Requer mão de obra especializada
Onduladeira de Parede Múltipla
Equipamento avançado capaz de produzir papelão com múltiplas camadas onduladas intercaladas com faces planas. Pode fabricar papelão de parede dupla (duas ondas), tripla (três ondas) ou mais, dependendo da configuração.
| Tipo de Onduladeira | Estrutura Produzida | Aplicações Principais | Capacidade Produtiva | Investimento Relativo |
|---|---|---|---|---|
| Face Simples | Uma face plana + uma ondulada | Proteção, acolchoamento, embalagens leves | 50-150 m/min | Baixo |
| Dupla Face | Duas faces planas + uma ondulada | Caixas padrão, displays, divisórias | 150-300 m/min | Médio |
| Parede Múltipla | Múltiplas camadas (2+ onduladas) | Embalagens de alta resistência, cargas pesadas | 200-350 m/min | Alto |
Aplicações Práticas e Setores Atendidos
O papelão ondulado produzido por onduladeiras tem aplicações diversificadas em múltiplos setores industriais, sendo um material versátil que combina leveza, resistência e custo-benefício favorável.
Principais Setores que Utilizam Papelão Ondulado
Indústria Alimentícia
Embalagens para transporte e exposição de alimentos, com diferentes gramaturas e tratamentos para proteção contra umidade e contaminação.
Eletrônicos e Eletrodomésticos
Caixas com estruturas reforçadas e elementos internos de proteção contra impactos para equipamentos sensíveis e de alto valor.
Logística e E-commerce
Embalagens de transporte otimizadas para diferentes produtos, com foco em resistência à empilhamento e proteção durante o manuseio logístico.
Relação entre Especificações Técnicas e Aplicações
A escolha da onduladeira ideal está diretamente relacionada ao tipo de produto final desejado. Diferentes perfis de onda (A, B, C, E, F) oferecem características específicas de resistência, espessura e capacidade de impressão.
| Tipo de Onda | Altura (mm) | Ondas por Metro | Características | Aplicações Ideais |
|---|---|---|---|---|
| Onda A | 4,5 – 5,0 | 104 – 125 | Alta resistência à compressão vertical | Embalagens para produtos pesados |
| Onda B | 2,5 – 3,0 | 150 – 184 | Boa resistência à compressão e superfície plana | Displays e embalagens com impressão |
| Onda C | 3,5 – 4,0 | 120 – 145 | Equilíbrio entre resistência e espessura | Caixas de transporte padrão |
| Onda E | 1,1 – 1,8 | 290 – 320 | Fina, boa superfície para impressão | Embalagens pequenas, displays |
| Onda F | 0,6 – 0,9 | 350 – 500 | Microondulado, excelente para impressão | Embalagens premium, substituição de cartão |
Encontre a Onduladeira Ideal para sua Aplicação
Temos equipamentos específicos para cada tipo de produção e perfil de onda. Consulte nossa seleção de onduladeiras novas e usadas.
Guia de Escolha: Como Selecionar a Onduladeira Ideal
A seleção da onduladeira adequada envolve a análise de diversos fatores técnicos, operacionais e econômicos que impactam diretamente na produtividade, qualidade do produto final e retorno sobre o investimento.
Fatores Técnicos Decisivos
- Largura útil de trabalho: Determina o tamanho máximo das chapas produzidas, variando tipicamente de 1400mm a 2500mm.
- Velocidade de produção: Impacta diretamente na capacidade produtiva, com modelos variando de 50m/min a 350m/min.
- Tipos de onda disponíveis: Verifique se o equipamento produz os perfis de onda necessários para suas aplicações (A, B, C, E, F).
- Sistema de controle: Equipamentos com controle computadorizado oferecem maior precisão, menor desperdício e facilidade de operação.
- Precisão do corte: Facões com tecnologia avançada garantem cortes precisos e menor perda de material.
Fatores Operacionais
- Volume de produção desejado: Determine a capacidade necessária em m²/hora ou toneladas/dia para atender sua demanda.
- Nível de automação: Avalie se necessita de uma máquina mecânica, semi-automática ou totalmente automatizada.
- Mão de obra disponível: Considere a qualificação técnica necessária para operar e manter o equipamento.
- Espaço físico disponível: Onduladeiras completas requerem amplo espaço para instalação e operação.
- Integração com outros equipamentos: Verifique a compatibilidade com sistemas existentes de conversão e acabamento.
Fatores Econômicos
Erros Comuns na Escolha e Como Evitá-los
Principais Erros na Seleção de Onduladeiras
- Superdimensionamento: Adquirir equipamento com capacidade muito superior à necessidade, gerando custos desnecessários. Solução: Analise cuidadosamente sua demanda atual e projeções de crescimento realistas.
- Foco apenas no preço inicial: Ignorar custos operacionais e de manutenção a longo prazo. Solução: Calcule o custo total de propriedade (TCO) considerando energia, manutenção e insumos.
- Negligenciar a qualidade dos componentes: Optar por equipamentos com peças de baixa durabilidade. Solução: Verifique a procedência dos componentes críticos e disponibilidade de peças de reposição.
- Ignorar requisitos de espaço e infraestrutura: Não considerar adequadamente o layout da fábrica e instalações necessárias. Solução: Planeje cuidadosamente a instalação com assessoria técnica especializada.
Precisa de Ajuda para Escolher sua Onduladeira?
Nossos especialistas podem auxiliar na seleção do equipamento ideal para suas necessidades específicas de produção.
Manutenção, Segurança e Boas Práticas Operacionais
A correta manutenção e operação da onduladeira são fundamentais para garantir sua durabilidade, desempenho consistente e segurança dos operadores. Implementar rotinas preventivas e seguir boas práticas operacionais reduz significativamente o tempo de inatividade e os custos de reparo.
Rotinas de Manutenção Preventiva
Manutenção Diária
- Verificação dos níveis de cola e viscosidade
- Limpeza dos bicos aplicadores de adesivo
- Inspeção visual de correias e esteiras
- Verificação da temperatura dos cilindros aquecedores
- Limpeza de resíduos de papel e cola
Manutenção Semanal
- Lubrificação de rolamentos e engrenagens
- Verificação da tensão das correias
- Calibração dos sistemas de aplicação de cola
- Inspeção de cilindros corrugadores
- Verificação dos sistemas pneumáticos
Manutenção Mensal
- Verificação completa dos sistemas elétricos
- Inspeção detalhada de rolamentos
- Calibração dos sistemas de controle
- Verificação de alinhamento dos cilindros
- Inspeção das facas de corte
Manutenção Semestral
- Verificação completa de todos os componentes
- Substituição preventiva de peças críticas
- Recondicionamento de cilindros corrugadores
- Revisão geral dos sistemas hidráulicos
- Calibração de sensores e sistemas de controle
Normas de Segurança Operacional
Medidas de Segurança Essenciais
- Utilizar equipamentos de proteção individual (EPIs) apropriados: luvas, óculos, protetores auriculares e calçados de segurança
- Manter todos os dispositivos de segurança e proteções das máquinas em perfeito funcionamento
- Implementar procedimentos de bloqueio e etiquetagem (LOTO) durante manutenções
- Treinar regularmente os operadores sobre procedimentos de emergência
- Manter áreas de circulação desobstruídas e bem sinalizadas
- Realizar análises de risco periódicas e implementar medidas preventivas
Boas Práticas para Eficiência Operacional
Otimização de Desempenho
- Planejamento de produção: Organize a sequência de produção para minimizar trocas de papel e ajustes de máquina
- Controle de qualidade: Implemente verificações regulares de gramatura, resistência e colagem
- Gestão de insumos: Mantenha controle rigoroso da qualidade do papel e adesivos utilizados
- Treinamento contínuo: Capacite regularmente os operadores sobre ajustes finos e resolução de problemas
- Monitoramento de indicadores: Acompanhe KPIs como eficiência global do equipamento (OEE), desperdício e consumo energético
Conclusão: A Importância Estratégica da Onduladeira
A onduladeira representa um investimento estratégico para empresas do setor de embalagens, sendo o equipamento central que determina a capacidade produtiva, qualidade do produto final e competitividade no mercado. A escolha adequada deste equipamento, considerando aspectos técnicos, operacionais e econômicos, impacta diretamente nos resultados do negócio.
O mercado de embalagens de papelão ondulado continua em expansão, impulsionado pelo crescimento do e-commerce, pela busca por soluções sustentáveis e pela versatilidade deste material. Empresas que investem em tecnologia de ponta para produção de papelão ondulado conseguem atender às demandas crescentes por qualidade, personalização e eficiência produtiva.
A evolução tecnológica das onduladeiras tem proporcionado equipamentos cada vez mais eficientes, com maior automação, menor consumo energético e maior flexibilidade produtiva. Acompanhar estas inovações e implementar as melhores práticas de operação e manutenção é fundamental para maximizar o retorno sobre o investimento e garantir a competitividade no setor.
