Antes de ligar a máquina, olhar a plaqueta ou perguntar as horas trabalhadas, há uma leitura que vale mais: a geometria. Uma ferramenteiras usadas bem conservada entrega isso na inspeção visual e no toque, sem precisar de nenhum instrumento sofisticado. O que as guias, o fuso e o cabeçote mostram quando você sabe o que procurar diz mais sobre o estado real da máquina do que qualquer documento de manutenção.
Mas saber o que olhar faz toda a diferença, porque cada ponto de desgaste tem uma história diferente, e nem todo desgaste é eliminatório.
Por que a geometria é o indicador mais honesto
A ferramenteira trabalha com tolerâncias de décimos de milímetro. Um molde de injeção, uma matriz de corte, um eletrodo de grafite: qualquer uma dessas peças exige que a máquina mantenha planeza e perpendicularidade ao longo de todo o curso.
Quando a geometria vai embora, a precisão vai junto. E não tem ajuste de parâmetro nem operador habilidoso que compense fundição torta ou guia gasta demais.
O desgaste mecânico acumula de forma silenciosa. A máquina continua usinando, o operador vai compensando no setup, até o dia em que a peça sai fora de tolerância e ninguém entende por quê. Na hora da venda, esse histórico some. O que sobra é a geometria.
As guias: onde o desgaste aparece primeiro
As guias da mesa longitudinal e do carro transversal são as partes que mais trabalham numa ferramenteira. Em máquinas com guias de deslizamento (o padrão em equipamentos brasileiros e europeus de geração anterior), o desgaste é visível e palpável.

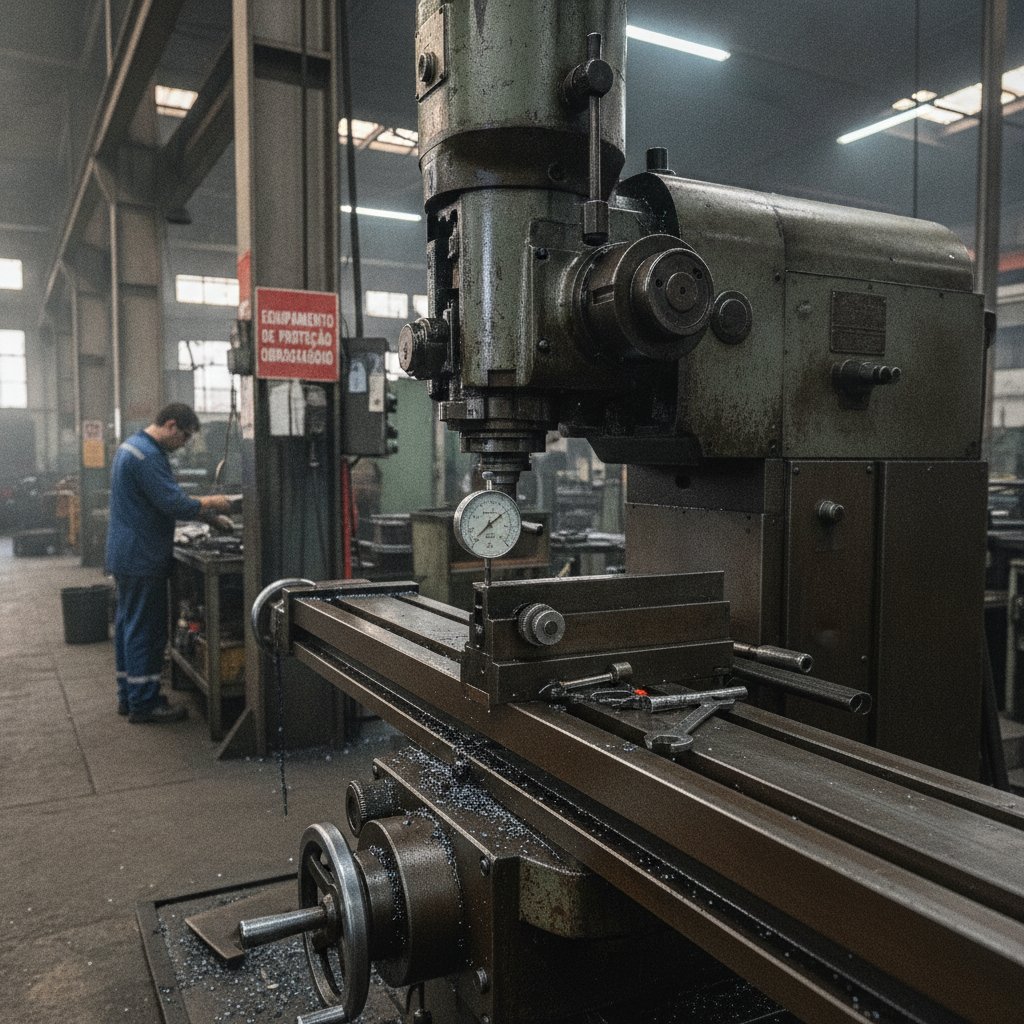

O que você faz: empurra a mesa manualmente ao longo de todo o curso, devagar, com a mão aberta embaixo da mesa, sentindo se há folga vertical em algum ponto. Folga que aparece só no meio do curso e some nas extremidades indica desgaste central clássico: a máquina usou muito a faixa central e preservou as pontas. Isso é recuperável com raspagem, mas o custo da recuperação entra no preço de negociação.
Folga uniforme ao longo de todo o curso é melhor do que parece: o desgaste foi homogêneo, o ajuste da cunha compensa parte disso e a máquina ainda trabalha bem em muitas aplicações.
O pior cenário é folga vertical em um sentido e lateral em outro, com a mesa balançando como uma gaveta velha. Aí a guia está gasta em dois planos. Recuperação cara, resultado incerto.
Guias com marcas de impacto, arranhões profundos ou oxidação em ilhas indicam que a máquina ficou parada sem proteção ou sofreu colisão. Oxidação superficial, lavável, é outro assunto. Crateras não são.
O fuso de avanço: o coração da precisão posicional
O fuso de esferas ou fuso trapezoidal controla o quanto a mesa avança a cada comando. O desgaste no fuso se manifesta como folga de retorno: você move a mesa num sentido, inverte, e ela demora um bocado antes de começar a se mover de verdade.
Para medir: zere o relógio comparador na mesa, empurre no sentido positivo até travar, anote, inverte a direção e mede quanto a mesa andou antes de o relógio começar a se mover. Em fusão de esferas em bom estado, essa folga fica abaixo de 0,02 mm. Acima de 0,08 mm, você já sente na usinagem de contornos e perfis.
Em fusão trapezoidal (mais comum em máquinas mais antigas e nas nacionais de entrada), tolerância de 0,05 a 0,10 mm ainda é aceitável para ferramentaria de moldes simples. Acima disso, depende do que você vai fazer com a máquina.
Fuso de esferas com folga excessiva tem reparo caro, porque geralmente não se ajusta, troca. O custo de um conjunto de fuso e porca de esferas para eixo X de ferramenteira fica entre R$ 2.000 e R$ 6.000, dependendo do passo e do fabricante. Esse número entra no seu cálculo antes de fechar o negócio.
O cabeçote: perpendicularidade é tudo
O cabeçote da ferramenteira precisa estar perpendicular à mesa nos dois planos. Um grau fora disso e a fresa trabalha com inclinação, deixando uma superfície côncava ou convexa onde deveria ser plana.
O teste clássico: coloque um mandril no spindle, prenda o relógio comparador nele com extensão de uns 150 mm, gire o spindle manualmente varrendo a mesa. A variação no plano X e no plano Y, com raio de 150 mm, não deveria passar de 0,02 mm em máquina em bom estado. Até 0,05 mm é aceitável para trabalhos menos críticos. Acima disso, precisa de acerto.
Acertar perpendicularidade de cabeçote articulado é simples. O problema é quando o cabeçote não é articulado ou quando o desvio vem de colisão: aí a própria carcaça pode estar empenada, e nenhum ajuste resolve de verdade.

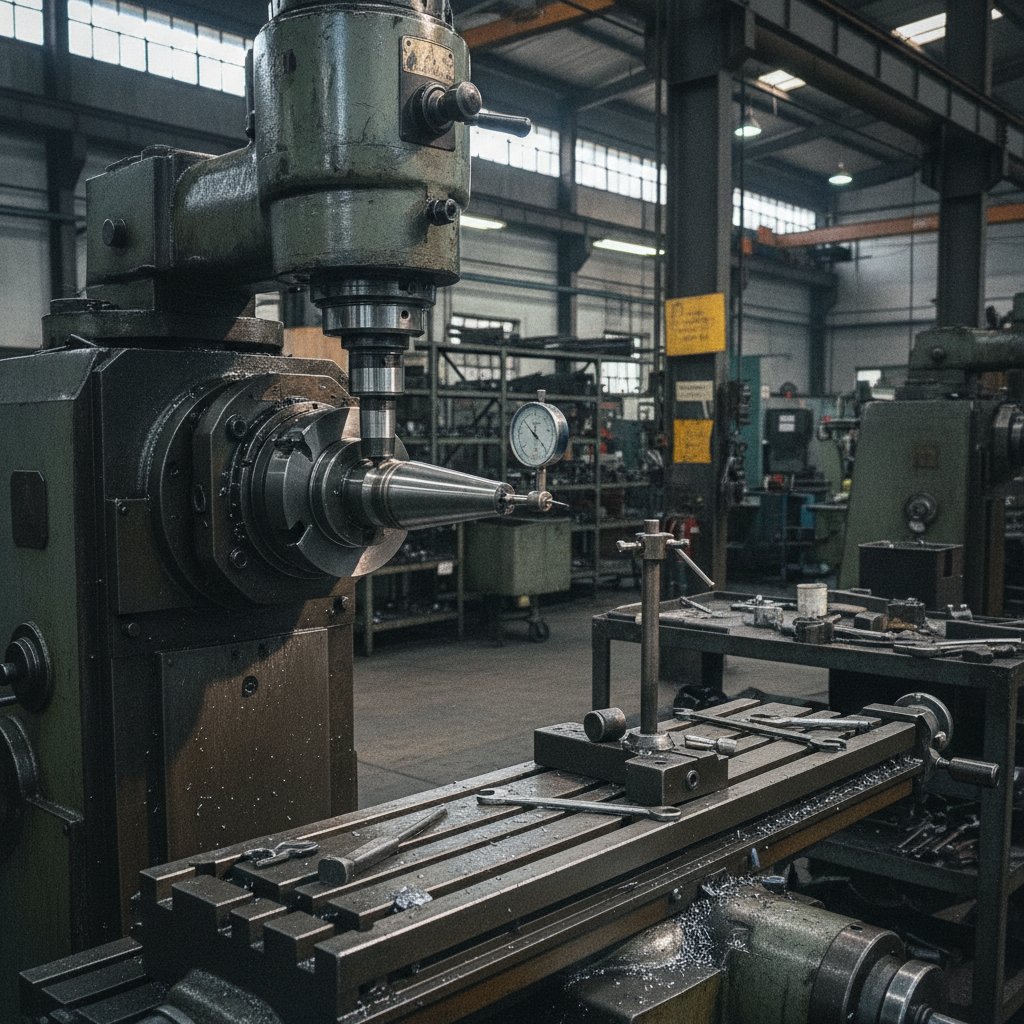

Olhe também o cone do spindle, normalmente ISO 40 ou ISO 50 nas ferramenteiras de porte médio. Ranhuras no cone, amassados, desgaste no taper: tudo isso afeta o runout da ferramenta. Um relógio no mandril girando devagar mostra se o spindle está batendo. Acima de 0,01 mm de runout no nariz do spindle, a máquina já vai comprometer acabamento superficial.
A planeza da mesa: o chão de tudo
A mesa é a referência de todo o trabalho. Se ela não for plana, tudo que você fixar sobre ela vai estar torto, independente de qualquer outro ajuste.
Use uma régua de precisão e um calibre de lâminas. Passe a régua nos dois sentidos e nas duas diagonais. Em máquina com uso intenso, é comum encontrar uma depressão de 0,03 a 0,05 mm na região central: é onde a peça vai, é onde a prensa aperta, é onde a vida acontece.
Valores abaixo de 0,05 mm de variação ao longo de 500 mm de comprimento são aceitáveis para a maioria das aplicações de moldes e matrizes. Acima de 0,10 mm, dependendo do que você vai usinar, já é problema.
Ranhuras em T amassadas, rosqueadas com bucha quebrada ou com trilhos deformados por aperto excessivo de grampos: olhe cada uma. Não impedem trabalho, mas mostram que a máquina foi operada sem cuidado. Um operador descuidado na mesa costuma ser descuidado em tudo mais.
Para uma análise mais ampla sobre desgaste em fresadora, vale conferir o guia específico sobre o tema, que cobre outros pontos da inspeção além da geometria.
Ferramenteira ou universal: a geometria muda o critério
Ferramenteira e universal parecem a mesma máquina para quem está de fora, mas a rigidez estrutural é diferente. A ferramenteira tem coluna mais robusta, cabeçote com eixo vertical como principal (e muitas vezes o horizontal como secundário), e a estrutura é pensada para trabalho vertical preciso em peças pequenas e médias.
A fresadora universal usada tem o eixo horizontal como principal e o cabeçote vertical como acessório. A rigidez no vertical é menor, e isso importa quando você vai fresar um eletrodo ou um inserto de molde com fresa de topo longa.
Na inspeção geométrica, isso significa que a tolerância que você aceita em folga de guia ou perpendicularidade de cabeçote é diferente entre as duas. Para ferramentaria fina, a ferramenteira usada precisa estar geometricamente melhor do que uma universal para o mesmo uso. Se estiver em dúvida sobre qual serve para sua operação, o post sobre ferramenteira vs universal detalha as diferenças práticas entre os dois tipos.
- Folga de guia aceitável: até 0,05 mm vertical em toda a extensão do curso
- Folga de retorno do fuso: abaixo de 0,05 mm para ferramentaria de precisão
- Perpendicularidade do cabeçote: até 0,02 mm em 150 mm de raio
- Planeza da mesa: até 0,05 mm de variação em 500 mm
- Runout do spindle: abaixo de 0,01 mm no nariz
Qualquer valor fora dessas faixas não elimina a compra automaticamente, mas entra direto na negociação de preço e no planejamento de recuperação.
Como usar a geometria na negociação
Cada desvio que você mede tem um custo de recuperação. Raspagem de guias numa ferramenteira de porte médio custa entre R$ 3.000 e R$ 8.000, dependendo da extensão do trabalho e de quem faz. Troca de fuso de esferas, como já mencionei, R$ 2.000 a R$ 6.000 por eixo. Acerto de perpendicularidade de cabeçote, R$ 300 a R$ 800 se for só ajuste, muito mais se for colisão.
Some esses valores e subtraia do preço pedido. É assim que se negocia máquina usada com seriedade: não na base do “tá caro, dá um desconto”, mas com um laudo na mão mostrando o que precisa ser feito.
E tem máquina que a geometria mostra que foi bem cuidada a vida inteira. Desgastes homogêneos, sem arranhão de colisão, mesa limpa, cone sem marca. Essas merecem o preço pedido. Às vezes, merecem mais.
Se você quer ver o que está disponível no mercado agora, o catálogo de ferramenteira no Galpão das Máquinas tem opções com descrição técnica para comparar antes de agendar a visita.
Perguntas frequentes
Como medir a folga de retorno do fuso em uma ferramenteira usada
Prenda um relógio comparador na mesa, mova no sentido positivo até travar e zere. Inverta a direção e meça quanto a mesa percorre antes de o relógio começar a se mover. Em fuso de esferas em bom estado, esse valor fica abaixo de 0,02 mm. Acima de 0,08 mm já compromete usinagem de contornos e perfis.
Qual é a tolerância de perpendicularidade aceitável no cabeçote de uma ferramenteira
Com relógio comparador em mandril de 150 mm de extensão, variação de até 0,02 mm nos dois planos é o ideal para ferramentaria fina. Até 0,05 mm ainda é aceitável para trabalhos menos críticos. Acima disso, a máquina precisa de acerto antes de entrar em produção.
Desgaste central nas guias da mesa indica que a máquina foi muito usada
Sim, mas não é necessariamente eliminatório. Desgaste concentrado no centro do curso é o padrão mais comum: a máquina trabalhou sempre na faixa central e preservou as extremidades. É recuperável com raspagem, e o custo disso entra na negociação de preço.
É possível comprar uma ferramenteira usada sem levar instrumento de medição
Possível é, mas é um risco desnecessário. Um relógio comparador simples e um nível de precisão custam menos de R$ 400 e permitem fazer as medições mais críticas de geometria. Comprar sem medir é confiar apenas na palavra do vendedor, que geralmente não sabe ou não conta o histórico real da máquina.
Oxidação nas guias inviabiliza a compra de uma ferramenteira usada
Depende do tipo. Oxidação superficial, lavável com pano e fluido, não compromete nada. Oxidação que virou cratera na superfície de deslizamento é outro problema: a irregularidade vai causar arranhão progressivo e accelerar o desgaste. Passe o dedo: se sentir cavidade, desconte ou descarte.
