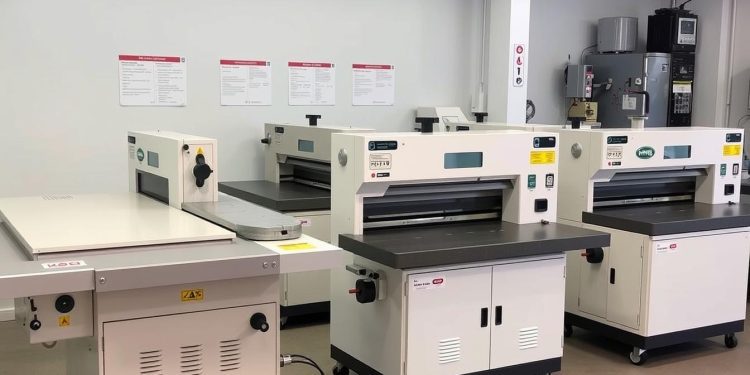

A guilhotina gráfica representa um dos equipamentos mais fundamentais e indispensáveis no setor gráfico e de conversão de papel. Com precisão milimétrica e capacidade de corte consistente, este equipamento transforma o processo de acabamento, garantindo resultados profissionais em materiais impressos de todos os tipos. Neste guia técnico completo, exploraremos desde os princípios básicos de funcionamento até os critérios avançados para seleção do equipamento ideal para sua operação.
O que é uma Guilhotina Gráfica e Como Funciona
A guilhotina gráfica é um equipamento de precisão projetado para o corte de papel, papelão e outros substratos utilizados na indústria gráfica. Seu princípio de funcionamento baseia-se no corte por cisalhamento, onde uma lâmina afiada desce com pressão controlada sobre o material a ser cortado, que está firmemente preso por um sistema de fixação (balancim).
Componentes Principais
- Estrutura/Coluna: Base robusta que suporta todo o sistema e garante estabilidade durante o corte.
- Mesa: Superfície plana, geralmente cromada ou com colchão de ar, onde o material é posicionado.
- Régua Traseira (Esquadro): Sistema de posicionamento que determina com precisão onde o corte será realizado.
- Sistema de Fixação (Balancim): Mecanismo que prende firmemente o material antes do corte, evitando deslocamentos.
- Lâmina: Peça de aço temperado com ângulo específico para garantir cortes precisos e limpos.
- Sistema de Acionamento: Mecanismo que controla o movimento da lâmina (manual, elétrico ou hidráulico).
- Painel de Controle: Interface onde o operador programa e controla as operações de corte.
- Sistemas de Segurança: Dispositivos como fotocélulas, botões bimanuais e proteções físicas.
O processo de corte em uma guilhotina gráfica segue uma sequência precisa: posicionamento do material, ajuste do esquadro traseiro para a medida desejada, acionamento do sistema de fixação (balancim) e, finalmente, o movimento descendente da lâmina que realiza o corte com precisão milimétrica.
Procurando uma guilhotina gráfica para sua operação?
Explore nossa seleção de equipamentos novos e usados com diferentes capacidades e níveis de automação.
Tipos de Guilhotinas Gráficas no Mercado
O mercado oferece diferentes tipos de guilhotinas gráficas, cada uma adequada a necessidades específicas de produção, volume de trabalho e orçamento disponível. Conheça os principais tipos:
Guilhotina Manual (de Alavanca)
- Funcionamento: Operada por força física através de uma alavanca que aciona a lâmina.
- Indicações: Ideal para baixos volumes de produção, oficinas pequenas e trabalhos artesanais.
- Vantagens: Baixo custo de aquisição, simplicidade operacional, não requer energia elétrica.
- Limitações: Baixa produtividade, maior esforço físico, menor precisão em cortes repetitivos.
Guilhotina Elétrica/Semi-Automática
- Funcionamento: Motor elétrico aciona a lâmina, enquanto o posicionamento do esquadro pode ser manual ou motorizado.
- Indicações: Gráficas de médio porte, editoras e bureaus com volume moderado de produção.
- Vantagens: Maior produtividade, menor esforço do operador, boa relação custo-benefício.
- Limitações: Precisão limitada em trabalhos repetitivos, necessidade de ajustes manuais frequentes.
Guilhotina Automática/Programável (CNC)
- Funcionamento: Sistema computadorizado controla todos os parâmetros de corte, incluindo posicionamento preciso do esquadro através de servo motores.
- Indicações: Gráficas industriais, editoras de grande porte e centros de acabamento com alto volume.
- Vantagens: Alta precisão, repetibilidade perfeita, programação de sequências complexas de corte, maior produtividade.
- Limitações: Investimento inicial mais elevado, necessidade de operador qualificado, maior complexidade de manutenção.
| Característica | Guilhotina Manual | Guilhotina Semi-Automática | Guilhotina Automática |
|---|---|---|---|
| Acionamento da faca | Mecânico (alavanca) | Elétrico/Hidráulico | Hidráulico controlado |
| Posicionamento do esquadro | Manual | Manual/Motorizado | Servo controlado |
| Programação de cortes | Não disponível | Básica/Limitada | Avançada (até 100.000 programas) |
| Precisão típica | ±0,5mm | ±0,2mm | ±0,01mm |
| Colchão de ar | Não | Opcional | Padrão |
| Sistemas de segurança | Básicos | Intermediários | Avançados (fotocélulas, etc.) |
A escolha entre estes diferentes tipos depende diretamente do volume de produção, complexidade dos trabalhos, precisão necessária e, naturalmente, do orçamento disponível para investimento.
Compare diferentes modelos de guilhotinas
Acesse nosso catálogo e compare especificações técnicas, preços e condições de diversos modelos disponíveis.
Aplicações Práticas e Setores de Utilização
A guilhotina gráfica é um equipamento versátil com aplicações em diversos setores produtivos, especialmente aqueles que trabalham com papel, papelão e materiais similares.
Principais Setores
Gráficas Comerciais
Utilizam guilhotinas para o acabamento de impressos como folhetos, cartões, catálogos e materiais promocionais, garantindo bordas perfeitamente alinhadas e dimensões precisas.
Indústria de Embalagens
Aplicam o equipamento no corte de papelão, cartões e materiais especiais para produção de embalagens, displays e materiais de ponto de venda.
Editoras e Bureaus
Empregam guilhotinas no acabamento de livros, revistas e publicações, realizando o refile final após a encadernação ou preparando cadernos para processos subsequentes.
Materiais Processados
- Papéis: Desde baixas gramaturas (60g/m²) até cartões pesados (350g/m²).
- Papelão: Incluindo papelão microondulado e cartão duplex.
- Materiais Especiais: Adesivos, laminados, plásticos finos e outros substratos específicos.
Critérios Técnicos Relevantes
- Precisão: Fundamental para trabalhos gráficos de qualidade, especialmente em impressos com sangria ou que exigem alinhamento perfeito.
- Produtividade: Impacta diretamente na capacidade de entrega e no fluxo de trabalho da operação gráfica.
- Segurança: Essencial para proteger os operadores em um equipamento que apresenta riscos inerentes.
- Eficiência no Uso de Material: Programação adequada reduz desperdício e otimiza o aproveitamento do papel.
A escolha do tipo adequado de guilhotina para cada aplicação deve considerar não apenas o volume de produção, mas também a natureza dos materiais processados e a precisão exigida pelo mercado atendido.
Encontre a guilhotina ideal para sua aplicação
Temos equipamentos específicos para diferentes setores e necessidades de produção.
Como Escolher a Guilhotina Gráfica Ideal
A seleção da guilhotina gráfica adequada é uma decisão crítica que impacta diretamente na produtividade, qualidade e rentabilidade da operação. Considere cuidadosamente os seguintes fatores:
Fatores Técnicos e Especificações
- Largura de Corte: Determina o tamanho máximo do material que pode ser processado (modelos comuns: 67cm, 78cm, 92cm, 115cm, 137cm).
- Altura Máxima de Corte: Define a espessura da pilha que pode ser cortada de uma vez (geralmente entre 8cm e 16cm).
- Precisão do Esquadro: Crucial para trabalhos de alta qualidade (as melhores máquinas oferecem precisão de ±0,01mm).
- Potência do Motor: Influencia a capacidade de cortar materiais mais resistentes e pilhas mais altas.
- Pressão do Balancim: Determina a firmeza com que o material é fixado durante o corte (geralmente entre 2.000 e 5.000 daN).
- Velocidade do Esquadro: Afeta a produtividade em trabalhos com múltiplos cortes (medida em m/min).
Fatores Operacionais
- Volume de Trabalho: Avalie a quantidade diária/semanal de cortes para dimensionar adequadamente o equipamento.
- Complexidade dos Cortes: Trabalhos com múltiplos cortes sequenciais beneficiam-se de sistemas programáveis avançados.
- Espaço Disponível: Considere as dimensões totais do equipamento e o espaço necessário para operação segura.
- Qualificação da Equipe: Máquinas mais sofisticadas exigem operadores com maior capacitação técnica.
Fatores Econômicos
- Investimento Inicial: Equilibre o orçamento disponível com as necessidades reais da operação.
- Custo Operacional: Avalie consumo energético, manutenção preventiva e substituição de peças de desgaste (facas, réguas).
- Retorno sobre Investimento: Considere ganhos de produtividade, redução de desperdício e ampliação da capacidade produtiva.
- Valor de Revenda: Marcas reconhecidas e modelos robustos tendem a manter melhor valor no mercado secundário.
Erros Comuns a Evitar
Atenção aos erros frequentes na escolha de guilhotinas:
- Subdimensionar a capacidade necessária, limitando o crescimento futuro.
- Ignorar a importância dos sistemas de segurança avançados.
- Negligenciar a análise do custo total de propriedade (aquisição + operação + manutenção).
- Escolher equipamentos sem suporte técnico adequado disponível no mercado local.
- Optar por modelos sem peças de reposição facilmente acessíveis.
A escolha ideal equilibra necessidades técnicas, realidade operacional e disponibilidade financeira, sempre com foco no valor que o equipamento agregará ao negócio a longo prazo.
Precisa de orientação especializada?
Nossos especialistas podem ajudar a identificar o modelo ideal para suas necessidades específicas.
Manutenção, Segurança e Boas Práticas
A correta manutenção e operação segura são fundamentais para garantir a longevidade, precisão e segurança da guilhotina gráfica, além de otimizar seu desempenho produtivo.
Manutenção Preventiva
- Limpeza Diária: Remova resíduos de papel, poeira e outros materiais que podem afetar o funcionamento.
- Lubrificação Periódica: Siga o manual do fabricante para lubrificar adequadamente guias, articulações e componentes móveis.
- Verificação da Faca: Inspecione regularmente o fio de corte e programe afiações preventivas antes que a qualidade seja comprometida.
- Calibração do Esquadro: Verifique periodicamente a precisão do posicionamento e ajuste se necessário.
- Teste dos Sistemas de Segurança: Confirme o funcionamento correto de fotocélulas, botões de emergência e outros dispositivos de proteção.
Segurança Operacional
Medidas de Segurança Essenciais:
- Nunca desative ou burle os sistemas de segurança do equipamento.
- Mantenha as mãos sempre fora da área de corte durante a operação.
- Utilize os botões bimanuais conforme projetado, sem improvisações.
- Realize a troca de facas sempre com as ferramentas adequadas e seguindo os procedimentos recomendados.
- Desligue completamente o equipamento para manutenções e ajustes internos.
Boas Práticas de Operação
- Planejamento de Corte: Organize sequências lógicas que minimizem movimentos do esquadro e otimizem o aproveitamento.
- Ajuste Adequado do Balancim: Regule a pressão conforme o tipo e volume de material para evitar marcas ou deslizamentos.
- Uso do Colchão de Ar: Ative para materiais pesados ou de grande formato, facilitando o posicionamento.
- Organização do Espaço: Mantenha áreas de entrada e saída de material desobstruídas e bem organizadas.
- Treinamento Contínuo: Capacite regularmente os operadores, especialmente após atualizações ou mudanças no equipamento.
- Documentação: Mantenha registros de manutenções, trocas de peças e calibrações para referência futura.
A adoção sistemática destas práticas não apenas prolonga a vida útil do equipamento, mas também garante maior segurança aos operadores e consistência na qualidade dos cortes realizados.
Equipamentos com garantia e suporte técnico
Oferecemos guilhotinas com garantia e assistência técnica especializada para sua tranquilidade.
Periféricos e Acessórios para Guilhotinas
Para otimizar a operação e ampliar as capacidades da guilhotina gráfica, diversos periféricos e acessórios estão disponíveis no mercado, aumentando a eficiência e ergonomia do processo de corte.
Principais Periféricos
Vibrador de Papel
Equipamento que alinha perfeitamente as folhas antes do corte, garantindo bordas uniformes e precisas. Essencial para materiais de baixa gramatura ou recém-impressos.
Elevador de Pilha
Facilita o carregamento de pilhas pesadas na mesa da guilhotina, reduzindo o esforço físico do operador e aumentando a ergonomia do processo.
Descarregador Automático
Remove automaticamente o material cortado da mesa traseira, agilizando o processo e permitindo operação contínua sem interrupções para descarregamento manual.
Acessórios Importantes
- Mesas Laterais Extensíveis: Ampliam a área de trabalho para materiais de grande formato.
- Facas e Réguas Sobressalentes: Essenciais para minimizar tempos de parada durante manutenções.
- Dispositivos de Troca Rápida de Faca: Reduzem significativamente o tempo necessário para substituição da lâmina.
- Sistemas de Iluminação Complementar: Melhoram a visualização da linha de corte e a precisão do operador.
A integração adequada destes periféricos pode aumentar significativamente a produtividade da operação, reduzir a fadiga do operador e melhorar a qualidade final dos cortes realizados.
Aumente a produtividade da sua guilhotina
Conheça os periféricos disponíveis que podem otimizar sua operação de corte.
Tendências e Inovações em Guilhotinas Gráficas
O mercado de guilhotinas gráficas continua evoluindo com inovações tecnológicas que aumentam a precisão, segurança e integração com fluxos de trabalho digitais.
Principais Tendências
- Integração com Sistemas JDF/JMF: Permite que a guilhotina receba programações de corte diretamente do sistema de gerenciamento da gráfica.
- Interfaces Touch Screen Avançadas: Facilitam a programação e oferecem visualização prévia dos cortes a serem realizados.
- Sistemas de Segurança Inteligentes: Utilizam sensores avançados e inteligência artificial para detecção de situações de risco.
- Monitoramento Remoto: Permite acompanhamento da produtividade e diagnóstico de problemas à distância.
- Eficiência Energética: Motores e sistemas hidráulicos de baixo consumo reduzem custos operacionais.
- Automação Completa: Sistemas que integram carregamento, alinhamento, corte e descarregamento em um fluxo contínuo.
Estas inovações não apenas aumentam a produtividade, mas também reduzem erros operacionais, melhoram a segurança e facilitam a integração da guilhotina no ecossistema digital da indústria gráfica moderna.
Conheça as guilhotinas de última geração
Explore modelos com as mais recentes inovações tecnológicas disponíveis no mercado.
Conclusão: A Importância Estratégica da Guilhotina Gráfica
A guilhotina gráfica representa muito mais que um simples equipamento de corte – é um componente estratégico que impacta diretamente na qualidade final, produtividade e competitividade de qualquer operação gráfica. Sua escolha adequada, manutenção correta e operação eficiente são fatores determinantes para o sucesso do negócio.
Com a evolução constante da tecnologia, as guilhotinas modernas oferecem níveis sem precedentes de precisão, segurança e integração com fluxos de trabalho digitais, tornando-se verdadeiros centros de produtividade no ambiente gráfico. Ao mesmo tempo, a diversidade de modelos disponíveis no mercado permite encontrar soluções adequadas para operações de qualquer porte e orçamento.
Investir no equipamento correto, com as especificações técnicas adequadas às necessidades específicas da operação, não apenas otimiza processos produtivos, mas também contribui para a redução de desperdícios, aumento da qualidade final e melhoria das condições de trabalho dos operadores.
