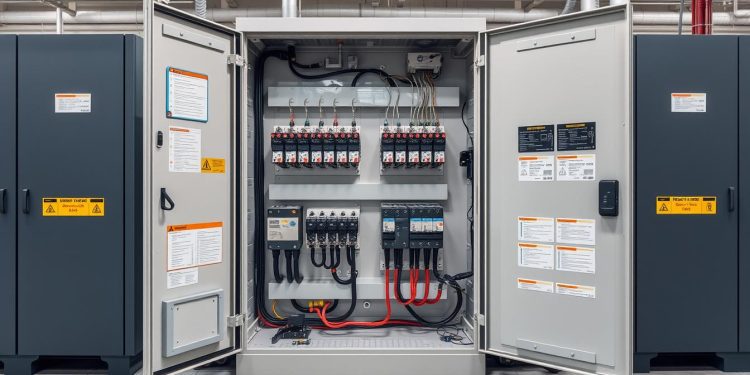

O painel elétrico representa o centro nervoso de qualquer instalação elétrica, seja industrial, comercial ou residencial. Responsável pela distribuição, proteção e controle da energia elétrica, este equipamento é fundamental para garantir a segurança, eficiência e confiabilidade de todo o sistema elétrico. Neste guia completo, abordaremos desde os conceitos básicos até as especificações técnicas mais avançadas, ajudando você a compreender, selecionar e manter adequadamente o painel elétrico ideal para sua aplicação.
O que é um Painel Elétrico e Como Funciona
Um painel elétrico, também conhecido como quadro de comando ou quadro de distribuição, é um conjunto de dispositivos elétricos montados em um gabinete metálico ou de material isolante, projetado para receber energia de uma fonte principal e distribuí-la para diversos circuitos, garantindo proteção, controle e monitoramento do sistema elétrico.
O princípio de funcionamento do painel elétrico baseia-se na recepção da energia elétrica de uma fonte principal (geralmente da concessionária ou de um gerador), sua distribuição através de barramentos e dispositivos de proteção, e o direcionamento para os diversos circuitos terminais que alimentarão equipamentos, máquinas e sistemas.
Componentes Principais de um Painel Elétrico
Estrutura e Gabinete
O gabinete é a estrutura física que abriga todos os componentes do painel elétrico. Fabricado geralmente em aço carbono, aço inoxidável ou material termoplástico, o gabinete deve atender a requisitos específicos de grau de proteção (IP) conforme o ambiente de instalação. Os graus de proteção mais comuns são:
- IP20: Para ambientes internos sem umidade
- IP42: Para ambientes com poeira não condutiva
- IP54: Para ambientes com poeira e respingos de água
- IP65/66: Para ambientes com jatos de água
- IP67/68: Para ambientes com possibilidade de submersão
Barramentos e Condutores
Os barramentos são barras condutoras, geralmente de cobre ou alumínio, responsáveis pela distribuição da energia elétrica dentro do painel. Existem barramentos para as fases (R, S, T), neutro (N) e terra (PE). Suas dimensões são calculadas de acordo com a corrente nominal e de curto-circuito do sistema.
Os condutores internos devem ser dimensionados adequadamente e identificados conforme normas técnicas, utilizando cores padronizadas:
- Fase: Preto, vermelho, branco ou cinza
- Neutro: Azul claro
- Terra: Verde ou verde-amarelo
- Comando: Laranja, violeta ou marrom
Dispositivos de Proteção
Os dispositivos de proteção são fundamentais para garantir a segurança da instalação elétrica e dos equipamentos conectados. Os principais são:
- Disjuntores: Protegem contra sobrecorrentes (sobrecarga e curto-circuito)
- Fusíveis: Oferecem proteção rápida contra curto-circuito
- DR (Dispositivo Diferencial Residual): Protege contra fugas de corrente e choques elétricos
- DPS (Dispositivo de Proteção contra Surtos): Protege contra sobretensões transitórias
- Relés térmicos: Protegem motores contra sobrecargas
Dispositivos de Comando e Sinalização
Estes componentes permitem o controle e monitoramento do sistema elétrico. Incluem:
- Contatores: Para acionamento de cargas de potência
- Relés: Para lógica de comando e proteção
- Soft-starters: Para partida suave de motores
- Inversores de frequência: Para controle de velocidade de motores
- Botoeiras e chaves seletoras: Para interface com o operador
- Sinalizadores luminosos: Para indicação de status
- IHM (Interface Homem-Máquina): Para operação e monitoramento
Procurando painéis elétricos de qualidade?
Oferecemos uma ampla variedade de painéis elétricos novos e usados com excelente custo-benefício para aplicações industriais e comerciais.
Tipos de Painéis Elétricos e Suas Aplicações
Existem diversos tipos de painéis elétricos, cada um projetado para atender a necessidades específicas de distribuição, proteção e controle. A escolha do tipo adequado depende da aplicação, ambiente de instalação, nível de proteção necessário e requisitos técnicos do sistema.
Quadro de Distribuição (QGBT)
O Quadro Geral de Baixa Tensão (QGBT) é responsável por receber a energia da concessionária ou transformador e distribuí-la para os demais quadros e circuitos da instalação. Geralmente equipado com disjuntores gerais, barramentos dimensionados para altas correntes e dispositivos de proteção e medição.
Aplicações: Indústrias, edifícios comerciais, hospitais, shopping centers e instalações de grande porte.
Quadro de Comando de Motores (CCM)
O Centro de Controle de Motores (CCM) é um painel elétrico especializado no acionamento, proteção e controle de múltiplos motores. Geralmente construído em forma modular, com compartimentos individuais (gavetas) para cada motor, facilitando a manutenção e expansão.
Aplicações: Linhas de produção, sistemas de bombeamento, ventilação, refrigeração e processos industriais contínuos.
Quadro de Automação (CLP)
Os painéis de automação são equipados com Controladores Lógicos Programáveis (CLPs), módulos de entrada e saída, interfaces de comunicação e dispositivos de interface homem-máquina (IHM). São projetados para controlar processos automatizados com precisão e flexibilidade.
Aplicações: Processos industriais automatizados, sistemas de manufatura, linhas de montagem e controle de máquinas.
Quadro de Transferência Automática (QTA)
O Quadro de Transferência Automática (QTA) é responsável por monitorar o fornecimento de energia da concessionária e, em caso de falha, transferir automaticamente a carga para uma fonte alternativa, como um gerador. Equipado com controladores específicos, contatores ou chaves motorizadas e sistemas de supervisão.
Aplicações: Hospitais, data centers, indústrias críticas, edifícios comerciais e qualquer instalação que necessite de continuidade no fornecimento de energia.
Banco de Capacitores
O Banco de Capacitores é um painel elétrico dedicado à correção do fator de potência da instalação. Composto por capacitores, contatores, dispositivos de proteção e controladores automáticos que monitoram o fator de potência e acionam os estágios de capacitores conforme necessário.
Aplicações: Indústrias com grande quantidade de motores e cargas indutivas, instalações comerciais de grande porte e sistemas que necessitam otimizar o consumo de energia.
Quadro de Distribuição Terminal
Os Quadros de Distribuição Terminais são responsáveis pela proteção e distribuição dos circuitos finais de uma instalação, como iluminação, tomadas e equipamentos específicos. Geralmente equipados com disjuntores termomagnéticos, DRs e DPSs.
Aplicações: Escritórios, residências, lojas, áreas específicas de indústrias e edifícios comerciais.
| Tipo de Painel | Características Principais | Aplicações Típicas | Componentes Essenciais |
|---|---|---|---|
| QGBT | Alta capacidade de corrente, proteção geral | Indústrias, edifícios comerciais | Disjuntor geral, barramentos, medidores |
| CCM | Modular, compartimentos individuais | Sistemas com múltiplos motores | Contatores, relés térmicos, soft-starters |
| Automação | Controle programável, comunicação | Processos automatizados | CLP, IHM, módulos I/O |
| QTA | Comutação automática, monitoramento | Sistemas críticos com gerador | Controlador, chaves motorizadas |
| Banco de Capacitores | Correção de fator de potência | Indústrias com cargas indutivas | Capacitores, controlador, contatores |
| Distribuição Terminal | Compacto, proteção de circuitos finais | Escritórios, residências | Disjuntores, DRs, DPSs |
Encontre o painel elétrico ideal para sua aplicação
Temos uma ampla variedade de painéis elétricos para diferentes aplicações industriais e comerciais. Compare modelos, especificações e preços.
Aplicações e Setores Atendidos por Painéis Elétricos
Os painéis elétricos são utilizados em praticamente todos os setores da economia, desde pequenas instalações comerciais até grandes complexos industriais. A versatilidade desses equipamentos permite que sejam adaptados para as mais diversas aplicações, sempre com foco na segurança, eficiência e confiabilidade do sistema elétrico.
Setor Industrial
- Manufatura: Controle de linhas de produção, máquinas CNC, robôs e sistemas automatizados
- Siderurgia: Controle de fornos, laminadores e sistemas de transporte
- Química e Petroquímica: Controle de processos, bombas, compressores e sistemas de segurança
- Alimentícia: Controle de misturadores, esteiras, embaladoras e câmaras frigoríficas
- Automobilística: Linhas de montagem, robôs e sistemas de teste
Infraestrutura e Utilidades
- Energia: Subestações, usinas geradoras e sistemas de distribuição
- Saneamento: Estações de tratamento de água e esgoto, sistemas de bombeamento
- Telecomunicações: Data centers, centrais telefônicas e torres de transmissão
- Transportes: Aeroportos, portos, metrôs e sistemas ferroviários
- Edifícios: Sistemas prediais, elevadores, ar condicionado e segurança
Comercial e Serviços
- Hospitais: Sistemas de energia crítica, equipamentos médicos e climatização
- Shopping Centers: Distribuição de energia, iluminação e sistemas de segurança
- Data Centers: Sistemas redundantes, UPS e climatização de precisão
- Hotéis: Sistemas de gerenciamento predial, bombas e climatização
- Supermercados: Refrigeração, iluminação e sistemas de checkout
Benefícios dos Painéis Elétricos em Diferentes Aplicações
Vantagens
- Segurança: Proteção contra curto-circuito, sobrecarga e choque elétrico
- Organização: Centralização dos dispositivos de proteção e comando
- Manutenção: Facilidade de acesso para inspeção e substituição de componentes
- Expansibilidade: Possibilidade de ampliação conforme crescimento da instalação
- Eficiência Energética: Monitoramento e controle do consumo de energia
- Automação: Integração com sistemas de controle e supervisão
- Confiabilidade: Operação contínua e redução de paradas não programadas
Desafios
- Investimento Inicial: Custo de aquisição e instalação pode ser elevado
- Espaço Físico: Necessidade de área adequada para instalação
- Qualificação: Exigência de profissionais especializados para projeto e manutenção
- Compatibilidade: Integração com sistemas legados pode ser complexa
- Condições Ambientais: Necessidade de proteção contra umidade, poeira e temperatura
- Normatização: Atendimento a normas técnicas específicas
A escolha do painel elétrico adequado para cada aplicação deve considerar não apenas as características técnicas, mas também os requisitos específicos do setor, as condições ambientais, as normas aplicáveis e as necessidades futuras de expansão. Um projeto bem elaborado garante não apenas a segurança e eficiência do sistema, mas também a otimização dos custos operacionais e de manutenção.
Precisa de um painel elétrico específico para seu setor?
Encontre painéis elétricos novos e usados adequados para sua aplicação específica, com garantia de qualidade e procedência.
Como Escolher o Painel Elétrico Ideal: Critérios Técnicos e Econômicos
A seleção do painel elétrico adequado é uma decisão crítica que impacta diretamente na segurança, eficiência e confiabilidade da instalação elétrica. Um dimensionamento incorreto pode resultar em riscos de acidentes, paradas não programadas, perdas de produção e custos elevados de manutenção. Por isso, é fundamental considerar diversos fatores técnicos e econômicos durante o processo de escolha.
Fatores Técnicos Determinantes
Capacidade Elétrica
- Tensão nominal: Compatível com a rede de alimentação (220V, 380V, 440V)
- Corrente nominal: Dimensionada para a carga total com margem de segurança
- Corrente de curto-circuito: Capacidade de suportar e interromper correntes de falha
- Número de fases: Monofásico, bifásico ou trifásico conforme a instalação
- Frequência: Compatível com a rede (50Hz ou 60Hz)
Características Construtivas
- Grau de proteção (IP): Adequado ao ambiente de instalação
- Material do gabinete: Aço carbono, inox ou termoplástico
- Tipo de montagem: Sobrepor, embutir, autoportante ou modular
- Acessibilidade: Frontal, lateral ou traseira
- Compartimentação: Forma 1, 2, 3 ou 4 conforme NBR IEC 61439
- Ventilação: Natural ou forçada
Funcionalidades e Controle
- Nível de automação: Manual, semiautomático ou totalmente automatizado
- Interface de operação: Botoeiras, IHM, remota ou via software
- Comunicação: Protocolos industriais (Modbus, Profibus, Ethernet/IP)
- Monitoramento: Local, remoto ou via sistema SCADA
- Redundância: Sistemas críticos com backup
Dimensões e Espaço
- Dimensões externas: Compatíveis com o espaço disponível
- Espaço interno: Suficiente para componentes e futuras expansões
- Acessos para cabos: Superior, inferior ou lateral
- Espaçamentos mínimos: Conforme normas técnicas
- Peso: Compatível com a estrutura de suporte
Considerações Econômicas e Operacionais
Custo Total de Propriedade
- Investimento inicial: Aquisição, transporte e instalação
- Custos operacionais: Consumo de energia, manutenção preventiva
- Custos de manutenção: Peças de reposição, mão de obra especializada
- Vida útil: Durabilidade dos componentes e estrutura
- Custos de atualização: Expansões e modernizações futuras
Conformidade e Certificações
- Normas técnicas: ABNT NBR IEC 61439, NR-10, NR-12
- Certificações específicas: Para áreas classificadas (Ex), marítimas, etc.
- Documentação: Projetos, diagramas, manuais e certificados
- Garantia: Prazos e condições oferecidas pelo fabricante
- Assistência técnica: Disponibilidade de suporte pós-venda
Erros Comuns na Escolha de Painéis Elétricos
Evite estes equívocos ao selecionar seu painel elétrico:
- Subdimensionamento: Escolher um painel com capacidade inferior à necessária, sem considerar crescimento futuro
- Ignorar o ambiente: Não considerar condições como temperatura, umidade, poeira ou agentes químicos
- Desconsiderar normas: Não atender às exigências normativas específicas do setor ou localidade
- Focar apenas no preço inicial: Não avaliar o custo total de propriedade ao longo da vida útil
- Negligenciar a manutenção: Não prever acesso adequado para inspeção e substituição de componentes
- Especificação incompleta: Não detalhar adequadamente os requisitos técnicos e funcionais
A escolha do painel elétrico ideal deve ser resultado de uma análise criteriosa que considere não apenas as necessidades atuais, mas também as perspectivas futuras da instalação. Contar com profissionais especializados e fornecedores qualificados é fundamental para garantir uma seleção adequada e um investimento seguro e eficiente.
Compare opções de painéis elétricos com o melhor custo-benefício
Acesse nosso classificado especializado e encontre painéis elétricos que atendam às suas especificações técnicas com excelente relação custo-benefício.
Manutenção, Segurança e Boas Práticas
A manutenção adequada dos painéis elétricos é fundamental para garantir sua operação segura, eficiente e prolongar sua vida útil. Além disso, procedimentos de segurança rigorosos devem ser seguidos durante qualquer intervenção, conforme estabelecido pela NR-10 (Segurança em Instalações e Serviços em Eletricidade).
Manutenção Preventiva
Inspeção Visual
- Verificar sinais de aquecimento, oxidação ou danos físicos
- Inspecionar estado de conservação de cabos e terminais
- Verificar identificações e sinalizações
- Avaliar condições do gabinete (vedações, dobradiças, fechos)
- Verificar presença de umidade, poeira ou corpos estranhos
Verificações Elétricas
- Medir temperatura de componentes e conexões com termografia
- Verificar aperto de conexões elétricas
- Medir resistência de isolamento
- Testar funcionamento de dispositivos de proteção
- Verificar parâmetros elétricos (tensão, corrente, fator de potência)
Limpeza e Conservação
- Remover poeira e sujeira com aspirador ou ar comprimido seco
- Limpar contatos elétricos com produtos específicos
- Lubrificar partes móveis (dobradiças, fechos)
- Verificar e substituir filtros de ventilação
- Tratar pontos de oxidação e retocar pintura se necessário
Periodicidade Recomendada
- Inspeção visual: Mensal
- Verificação de aperto de conexões: Semestral
- Termografia: Anual ou semestral em aplicações críticas
- Testes de isolamento: Anual
- Limpeza geral: Semestral ou conforme condições ambientais
Segurança em Intervenções
Procedimentos de Segurança Essenciais:
- Planejamento: Elaborar análise de risco e plano de trabalho antes de qualquer intervenção
- Desenergização: Seguir os procedimentos de desenergização conforme NR-10:
- Seccionamento
- Impedimento de reenergização
- Constatação da ausência de tensão
- Instalação de aterramento temporário
- Proteção dos elementos energizados
- Instalação de sinalização de impedimento de reenergização
- Utilização de EPIs: Usar equipamentos de proteção individual adequados:
- Capacete com viseira de proteção
- Luvas isolantes compatíveis com a tensão
- Calçado de segurança com isolamento
- Vestimenta antichama (quando aplicável)
- Ferramentas adequadas: Utilizar ferramentas isoladas e em bom estado
- Sinalização: Delimitar e sinalizar a área de trabalho
Boas Práticas Operacionais
Documentação e Registros
- Manter diagramas elétricos atualizados e disponíveis
- Documentar todas as intervenções e modificações
- Registrar medições e testes periódicos
- Manter histórico de manutenções e falhas
- Arquivar manuais e documentação técnica dos componentes
Gestão de Ativos
- Implementar plano de manutenção preventiva
- Manter estoque mínimo de peças críticas
- Realizar análise de falhas para melhoria contínua
- Treinar equipe de manutenção regularmente
- Avaliar periodicamente a necessidade de modernização
A manutenção adequada e a observância rigorosa das normas de segurança não apenas prolongam a vida útil dos painéis elétricos, mas também garantem a proteção dos profissionais envolvidos e a confiabilidade do sistema elétrico como um todo. Investir em programas de manutenção preventiva e capacitação técnica é fundamental para evitar falhas, acidentes e paradas não programadas.
Precisa substituir seu painel elétrico?
Encontre painéis elétricos de qualidade, novos ou seminovos, com garantia de procedência e excelente custo-benefício.
Conclusão: A Importância Estratégica dos Painéis Elétricos
Os painéis elétricos representam muito mais que simples caixas metálicas com componentes elétricos – são verdadeiros centros nervosos de qualquer instalação elétrica moderna. Sua importância estratégica se reflete diretamente na segurança, eficiência, confiabilidade e produtividade dos sistemas que controlam.
Ao longo deste guia, exploramos os diversos aspectos relacionados aos painéis elétricos, desde seus componentes básicos até critérios avançados de seleção e manutenção. Compreender esses conceitos é fundamental para profissionais e empresas que buscam otimizar suas instalações elétricas e garantir operações seguras e eficientes.
A escolha adequada de um painel elétrico, considerando fatores técnicos, normativos e econômicos, representa um investimento na segurança e na produtividade de toda a instalação. Da mesma forma, a manutenção preventiva e a observância das normas de segurança são práticas essenciais para garantir a longevidade e a confiabilidade desses equipamentos.
Em um cenário de crescente automação e digitalização industrial, os painéis elétricos evoluem constantemente, incorporando novas tecnologias e funcionalidades. Acompanhar essas tendências e investir em soluções modernas e eficientes é fundamental para manter a competitividade e atender às demandas cada vez mais exigentes do mercado.
Seja para aplicações industriais, comerciais ou de infraestrutura, os painéis elétricos continuarão desempenhando um papel central na distribuição, proteção e controle da energia elétrica, contribuindo diretamente para a segurança, eficiência e sustentabilidade das instalações.
Modernize sua instalação elétrica com painéis de qualidade
Acesse nosso classificado especializado e encontre as melhores opções de painéis elétricos para sua aplicação, com garantia de procedência e excelente relação custo-benefício.
