Um painel elétrico é essencial em sistemas elétricos. Isso vale para casas, lojas ou fábricas. Ele é o centro de distribuição de energia.
Ele faz com que a energia seja distribuída de maneira segura e eficiente. Isso é importante para diferentes partes de uma construção ou instalação.
Vamos entender melhor o que é um painel elétrico. E também, por que ele é tão importante em sistemas elétricos.

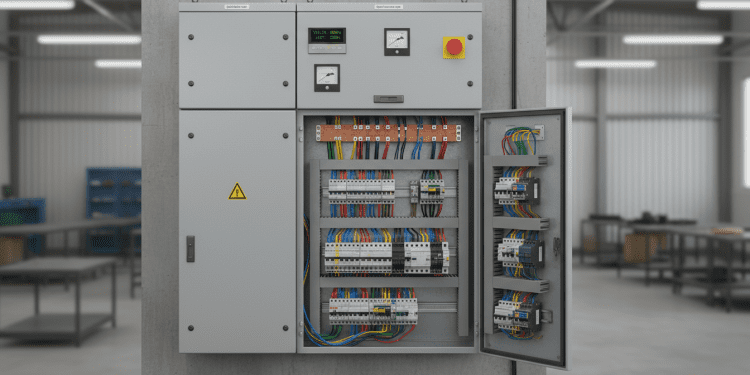

O que é um painel elétrico e sua importância nas instalações elétricas
Um painel elétrico é muito importante em instalações elétricas. Isso vale para casas, lojas e fábricas. Ele controla e distribui a energia elétrica de forma segura e eficiente.
Definição e componentes básicos
Um painel elétrico contém vários componentes elétricos. Isso inclui disjuntores, barramentos e dispositivos de proteção. Eles são essenciais para o controle e distribuição de energia.
Os disjuntores cortam o fluxo de corrente elétrica. Isso acontece quando há sobrecarga ou curto-circuito. Eles protegem os circuitos e equipamentos.
Os barramentos são condutores elétricos. Eles distribuem a energia para os circuitos e equipamentos.
Função principal na distribuição de energia
A função principal de um painel elétrico é organizar o fluxo de energia elétrica. Isso é feito pelos disjuntores e outros dispositivos de controle e proteção.
Assim, a energia elétrica é distribuída de maneira segura e eficiente. Um painel elétrico bem projetado e instalado também previne acidentes elétricos. E ajuda a reduzir danos aos equipamentos.

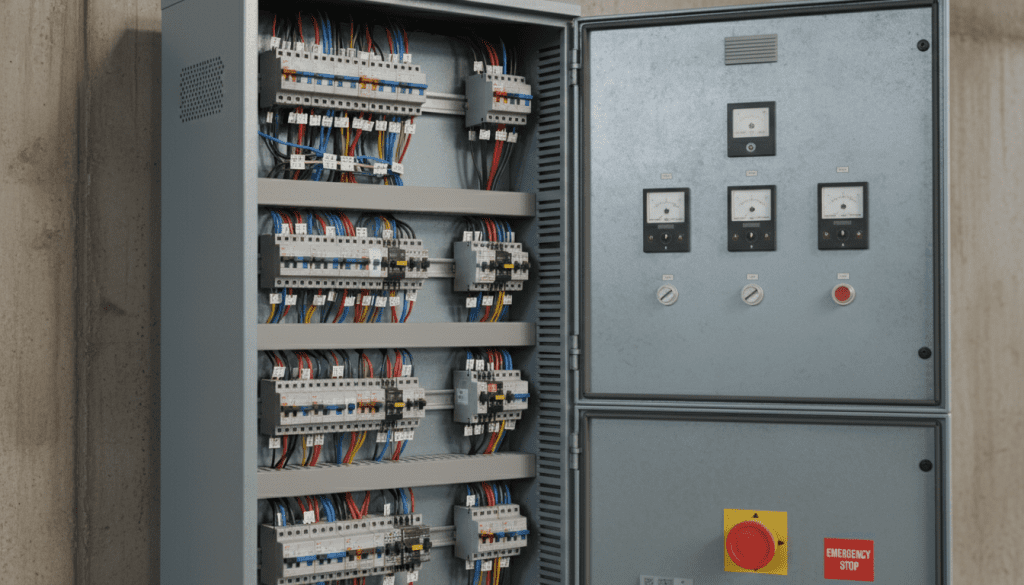

Como funciona um painel elétrico
Para entender um painel elétrico, é importante saber seus componentes básicos. Ele é um centro de controle que distribui energia elétrica para várias partes de uma instalação.
Princípios de operação e fluxo de energia
A energia elétrica entra no painel e é distribuída para diferentes circuitos. Os disjuntores são essenciais para interromper o fluxo de energia em caso de sobrecarga ou curto-circuito. Eles evitam danos ao sistema e garantem a segurança.
A energia segue o caminho estabelecido no projeto. Isso inclui a conexão de cabos e barramentos a dispositivos de proteção e controle, como disjuntores e relés.
- Entrada de energia
- Distribuição para circuitos
- Proteção contra sobrecargas e curtos-circuitos
Sistemas de proteção e segurança integrados
Os sistemas de proteção e segurança em um painel elétrico são essenciais para evitar acidentes. Além dos disjuntores, dispositivos como DRs e dispositivos de proteção contra surtos também são cruciais.
Esses dispositivos detectam condições anormais e tomam ações corretivas. Por exemplo, interrompendo o fluxo de energia ou acionando alarmes.
| Dispositivo | Função |
|---|---|
| Disjuntores | Proteção contra sobrecargas e curtos-circuitos |
| DRs | Proteção contra choques elétricos |
| Dispositivos de proteção contra surtos | Proteção contra surtos de tensão |

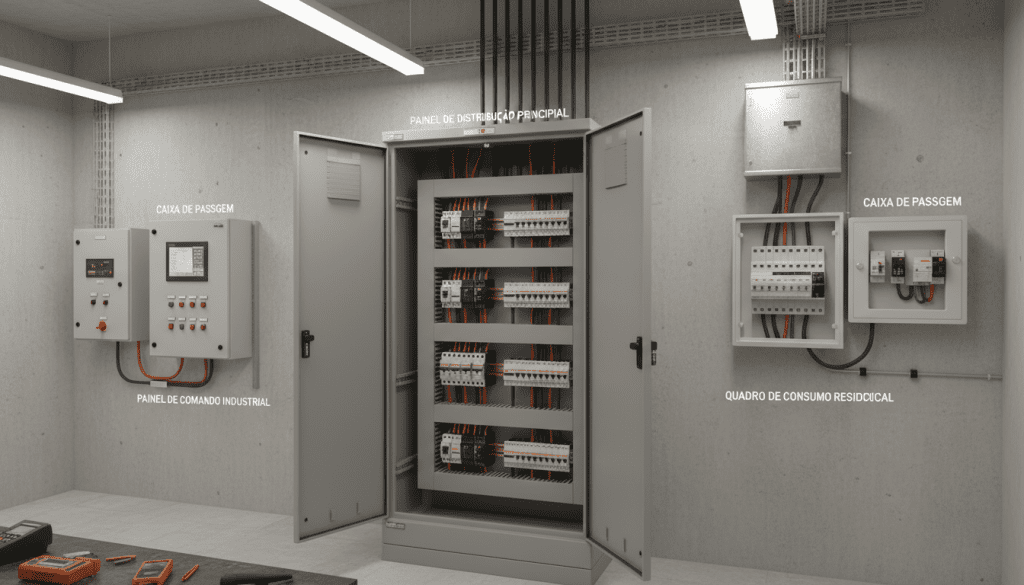

Tipos de painéis elétricos para diferentes aplicações
Existem vários tipos de painéis elétricos, cada um para uma finalidade específica. Escolher o painel certo é essencial para a segurança e eficiência do sistema elétrico.
Painéis residenciais
Os painéis residenciais servem para as casas. Eles são feitos para a quantidade de energia que uma casa precisa.
Características e dimensionamento
Um painel residencial deve distribuir energia de forma segura e eficiente. É crucial dimensioná-lo corretamente para evitar sobrecargas.
Para dimensionar, considera-se a potência total da casa. Isso inclui os aparelhos elétricos e a iluminação.
Painéis comerciais
Painéis comerciais são usados em lojas e outros locais comerciais. Eles lidam com mais energia do que os painéis residenciais.
Estes painéis têm dispositivos de proteção para lidar com a carga extra.
Painéis industriais
Os painéis elétricos industriais são feitos para ambientes industriais. Eles são robustos e suportam condições difíceis.
Esses painéis garantem a continuidade da operação, mesmo em condições adversas.
Painéis de automação e controle
Os painéis de automação e controle são usados em sistemas complexos. Eles precisam de controle preciso.
Estes painéis usam tecnologias avançadas para monitorar e controlar processos industriais.

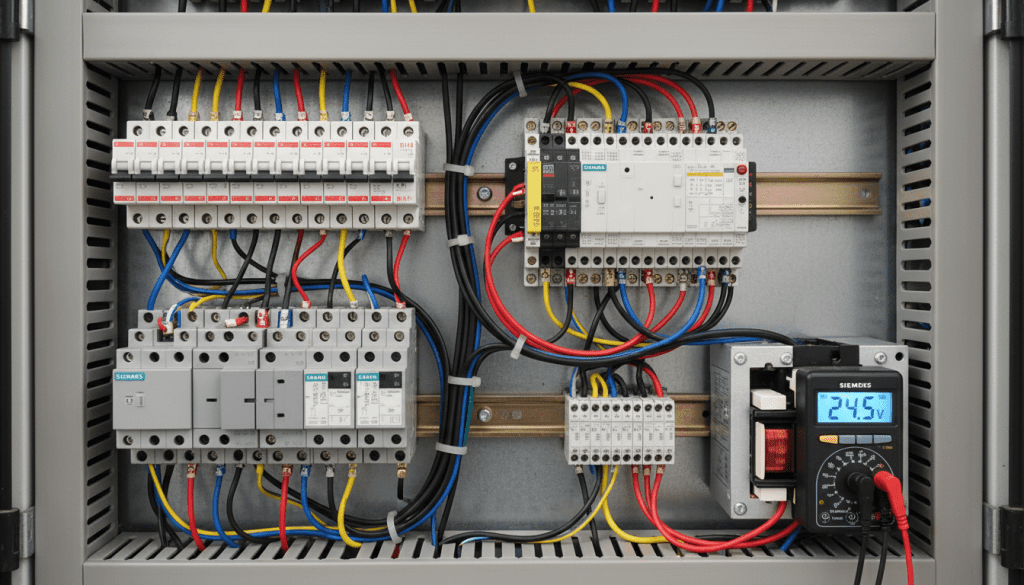

Componentes essenciais de um painel elétrico
Os painéis elétricos têm vários componentes importantes. Eles garantem que o painel funcione bem e de forma segura. Esses componentes ajudam a distribuir a energia elétrica de maneira confiável.
Disjuntores e sua função
Os disjuntores são muito importantes em um painel elétrico. Eles cortam a corrente elétrica quando há sobrecarga ou curto-circuito. Isso protege os circuitos e os equipamentos, evitando danos e mantendo a segurança.
Existem vários tipos de disjuntores, como os termomagnéticos e os de alta capacidade. A escolha do disjuntor certo depende do sistema elétrico e das cargas que ele vai suportar.
DRs (Dispositivos Diferenciais Residuais)
Os DRs protegem contra choques elétricos. Eles detectam correntes de fuga e cortam o circuito se houver falha. São essenciais para a segurança, especialmente em lugares úmidos ou com água.
Barramentos e conexões
Os barramentos são condutores que levam a energia elétrica pelo painel. São feitos para suportar altas correntes e são de alta qualidade.
As conexões também são cruciais. Elas garantem que a energia seja transmitida de forma eficiente e segura. Conexões ruins podem causar falhas e riscos de segurança.
Dispositivos de proteção contra surtos
Os dispositivos de proteção contra surtos (DPS) protegem os equipamentos elétricos e eletrônicos. Eles absorvem ou desviam os picos de tensão, evitando danos.
Elementos de sinalização e medição
Os elementos de sinalização, como lâmpadas e alarmes, mostram o status do painel. Os dispositivos de medição, como multímetros, ajudam a monitorar o sistema.
| Componente | Função | Importância |
|---|---|---|
| Disjuntores | Proteção contra sobrecargas e curtos-circuitos | Alta |
| DRs | Proteção contra choques elétricos | Alta |
| Barramentos | Distribuição de energia dentro do painel | Média |
| DPS | Proteção contra surtos de tensão | Média |
| Elementos de sinalização e medição | Monitoramento e indicação de status | Baixa/Média |
Em resumo, os componentes de um painel elétrico são essenciais para a segurança e eficiência. A escolha e instalação certas desses componentes são fundamentais para o bom funcionamento do painel.
Normas técnicas e regulamentações para painéis elétricos no Brasil
As normas técnicas e regulamentações para painéis elétricos no Brasil são essenciais. Elas garantem a segurança elétrica. As normas asseguram que os painéis sejam instalados, operados e mantidos de forma segura e eficiente.
NBR 5410 e suas exigências
A NBR 5410 é uma das principais normas para instalações elétricas de baixa tensão no Brasil. Ela define requisitos para a segurança e desempenho dos painéis elétricos. Inclui especificações para a seleção e instalação de componentes.
Algumas exigências importantes da NBR 5410 são:
- Dimensionamento adequado dos componentes
- Proteção contra choques elétricos
- Prevenção de incêndios
NR-10 e segurança em instalações elétricas
A NR-10 é uma norma que estabelece requisitos para a segurança e saúde dos trabalhadores em instalações elétricas. Ela aborda treinamento, procedimentos de trabalho e uso de equipamentos de proteção individual.
A NR-10 é essencial para garantir que profissionais trabalhando com painéis elétricos estejam preparados e equipados para lidar com riscos.
Certificações e homologações necessárias
Os painéis elétricos devem cumprir com normas técnicas e regulamentações. Eles também precisam de certificações e homologações de organismos competentes. Isso assegura que os painéis atendam aos padrões de segurança e desempenho exigidos.
As certificações são obtidas por meio de testes e inspeções rigorosos. Isso garante que os painéis elétricos sejam seguros para uso e atendam às necessidades dos usuários.
Instalação e manutenção de painéis elétricos
Para que um painel elétrico funcione bem, é essencial seguir as melhores práticas. Um painel bem projetado e instalado é crucial para a segurança e eficiência energética. Isso vale para qualquer instalação elétrica.
Projeto e dimensionamento adequado
O projeto e dimensionamento de um painel elétrico são fundamentais. Eles garantem que o painel atenda às necessidades da instalação. É preciso considerar a carga elétrica total, o tipo de equipamentos e as condições ambientais.
Um projeto bem elaborado evita problemas como sobrecargas, curtos-circuitos e falhas nos equipamentos.
| Fator | Descrição | Importância |
|---|---|---|
| Carga Elétrica Total | Cálculo da carga total que o painel precisará suportar. | Alta |
| Tipo de Equipamentos | Consideração dos tipos de equipamentos que serão conectados ao painel. | Média |
| Condições Ambientais | Análise das condições ambientais onde o painel será instalado. | Alta |
Procedimentos corretos de instalação
A instalação de um painel elétrico deve seguir procedimentos rigorosos. Isso garante a segurança e o desempenho. Inclui a correta fixação, conexões elétricas adequadas e testes para verificar o funcionamento.
Manutenção preventiva e preditiva
A manutenção preventiva e preditiva é essencial para prolongar a vida útil do painel. Isso envolve inspeções regulares, limpeza e a substituição de componentes desgastados. Assim, evita-se falhas inesperadas.
- Inspeções regulares para identificar sinais de desgaste ou falha.
- Limpeza para remover poeira e outros contaminantes.
- Substituição de componentes conforme necessário.
Sinais de problemas e quando chamar um profissional
É importante estar atento a sinais de problemas no painel elétrico. Ruídos estranhos, superaquecimento ou falhas frequentes são sinais de alerta. Se observar algum desses sinais, é recomendável chamar um profissional qualificado.
Benefícios de um painel elétrico bem projetado para segurança e eficiência energética
Um painel elétrico bem feito é essencial para a segurança e para usar menos energia. Ele ajuda a distribuir a energia de forma segura. Isso reduz riscos e custos de operação.
Um painel eficiente também ajuda a usar menos energia. Isso diminui os custos e o impacto no meio ambiente. É um grande benefício.
Além disso, um painel adequado aumenta a segurança. Ele tem dispositivos que protegem contra acidentes e danos na instalação.
Por isso, é muito importante escolher um painel elétrico de qualidade. Isso vale para casas, lojas ou indústrias. Ele garante segurança, eficiência e economia.
