Quantos PCM e qual pressão preciso para comprar o compressor certo?

Antes de fechar a compra de qualquer compressor de ar, você precisa responder duas perguntas simples: quantos PCM o equipamento entrega e qual a pressão máxima de trabalho? PCM é a sigla para pés cúbicos por minuto, a unidade que mede a vazão de ar que o compressor consegue fornecer de forma contínua. Pressão, medida em bar ou kgf/cm², diz até que nível esse ar é comprimido. Você precisa dos dois números batendo com a sua demanda real, não com a demanda que o catálogo supõe. Este post é um guia pré-compra: como somar o consumo das suas ferramentas, aplicar a margem certa e chegar ao número que você vai buscar na hora de pesquisar equipamentos de ar comprimido disponíveis no mercado.

O que é PCM de verdade e por que o CV engana

Potência em CV diz o tamanho do motor. Não diz quanto ar o compressor produz. Um compressor de 10 CV com projeto ruim pode entregar menos ar que um de 7,5 CV bem projetado. Por isso, para dimensionar a compra, o número que importa é sempre o PCM de vazão efetiva, não o CV na plaqueta.

Os fabricantes usam dois valores de vazão: vazão teórica (ou deslocamento) e vazão efetiva.

A vazão teórica é calculada pela geometria do cilindro. A efetiva desconta perdas mecânicas e volumétricas, e é o número real que chega nas ferramentas. Quando comparar modelos, exija a vazão efetiva. Alguns fabricantes nacionais declaram só a teórica, e a diferença pode ser de 20% a 30%.

Pressão é outro ponto que gera confusão. A maioria das ferramentas pneumáticas trabalha entre 6 e 8 bar. Mas isso é a pressão na entrada da ferramenta, depois da mangueira, de cotovelos e do regulador de pressão.

O compressor precisa entregar mais do que isso no reservatório para compensar a queda de pressão ao longo da linha.

Um compressor de 8 bar máximos, com linha longa e vários pontos de uso, pode não manter pressão suficiente no ponto mais distante. Voltamos a isso mais adiante.

Como calcular o total de PCM que sua operação precisa

O método é simples: some o consumo de todas as ferramentas que vão rodar ao mesmo tempo no pico de uso, depois aplique margem de segurança. O erro clássico é somar o consumo de tudo que existe na oficina, como se fosse tudo ligar junto. Na prática, você precisa mapear o pior momento do dia, não o total instalado.

Passo 1: liste as ferramentas em uso simultâneo

Pegue papel e caneta. Escreva cada ferramenta pneumática que pode estar funcionando ao mesmo tempo durante o pico de produção. Se você tem uma chave de impacto, uma lixadeira e um pistão de pintura que às vezes rodam juntos na mesma hora, esses três entram na soma. A esmerilhadeira que só liga quando a chave está parada não entra, ou entra pela metade se o uso se sobrepõe ocasionalmente.

Passo 2: consulte a tabela de consumo por ferramenta

Abaixo estão faixas típicas de consumo para as ferramentas mais comuns em oficinas e indústria leve. Os valores são consumo médio em uso contínuo, a 6 bar na entrada da ferramenta. Ferramentas de ciclo curto (pistola de pintura, por exemplo) têm consumo de pico alto mas tempo de uso curto; ferramentas de desbaste contínuo (lixadeira, esmerilhadeira) têm consumo constante.

Esses números saem dos manuais dos fabricantes de ferramentas e da prática de campo. Vão variar com a marca, o estado de conservação e o tipo de trabalho. Quando você tiver as ferramentas em mãos, olhe o dado no manual de cada uma; quando não tiver, use o valor alto da faixa para ser conservador.

Passo 3: some e aplique a margem de segurança

Some o consumo de todas as ferramentas de uso simultâneo, usando o valor mais alto da faixa de cada uma. Esse é o consumo de pico. Sobre esse número, aplique no mínimo 25% a 30% de margem. Por que? Três motivos práticos:

• Vazamento de linha: uma instalação pneumática com um ou dois anos e vários pontos de uso tem quase sempre algum vazamento. 10% a 15% de perda é conservador; vi instalações antigas perdendo 30%.
• Desgaste do compressor: um pistão com anéis desgastados entrega menos do que a plaqueta diz. A margem cobre isso até a próxima manutenção.
• Crescimento da operação: você pode adicionar uma ferramenta daqui a seis meses. Compressor superdimensionado hoje custa menos do que trocar o equipamento no ano que vem.

Exemplo prático: uma oficina mecânica com duas chaves de impacto 1/2″ (8 PCM cada), uma lixadeira orbital (12 PCM) e uma pistola de sopro (5 PCM) funcionando no pico. Soma: 8 + 8 + 12 + 5 = 33 PCM. Com 30% de margem: 33 x 1,30 = 43 PCM. Você vai buscar um compressor que entregue pelo menos 43 PCM de vazão efetiva.

Qual pressão máxima o compressor precisa ter

A ferramenta mais exigente da sua linha determina a pressão de trabalho mínima. A maioria das ferramentas pneumáticas industriais pede entre 6 e 7 bar na entrada. Mas o compressor precisa trabalhar a pressão maior do que isso, porque entre o reservatório e a ferramenta você perde pressão na tubulação, nas conexões e no regulador.

A queda de pressão em linha depende do diâmetro da tubulação, do comprimento, do número de curvas e do volume de ar que está passando. Em uma instalação bem feita com tubulação adequada e distâncias curtas, a queda fica entre 0,5 e 1 bar. Em instalações antigas com mangueira de diâmetro insuficiente e 30 metros de linha, pode passar de 2 bar.

Regra prática para a maioria das oficinas e galpões pequenos:

• Ferramentas que pedem até 6 bar: compressor com pressão máxima de 8 a 10 bar.
• Ferramentas que pedem 7 a 8 bar: compressor com pressão máxima de 10 a 12 bar.
• Jateamento, pintura em cabine ou aplicações que exigem pressão alta e estável: 10 a 12 bar no reservatório, mínimo.

Não adianta ter pressão alta no reservatório se a linha de distribuição for estreita. Mangueira de 3/8″ com 20 metros de comprimento, tentando suprir três ferramentas em paralelo, vai engasgar de qualquer jeito. O dimensionamento completo de rede é assunto para quando você já tiver o compressor e for instalar, mas na hora da compra, saiba pelo menos qual é a distância do compressor ao ponto de uso mais distante.

Para operações que misturam ferramentas de pressões diferentes, o regulador de pressão resolve o lado de cima para baixo: você define a pressão alta no compressor e regula para menos em cada ponto. O que não funciona é o contrário: não dá para tirar mais pressão do que o compressor entrega.

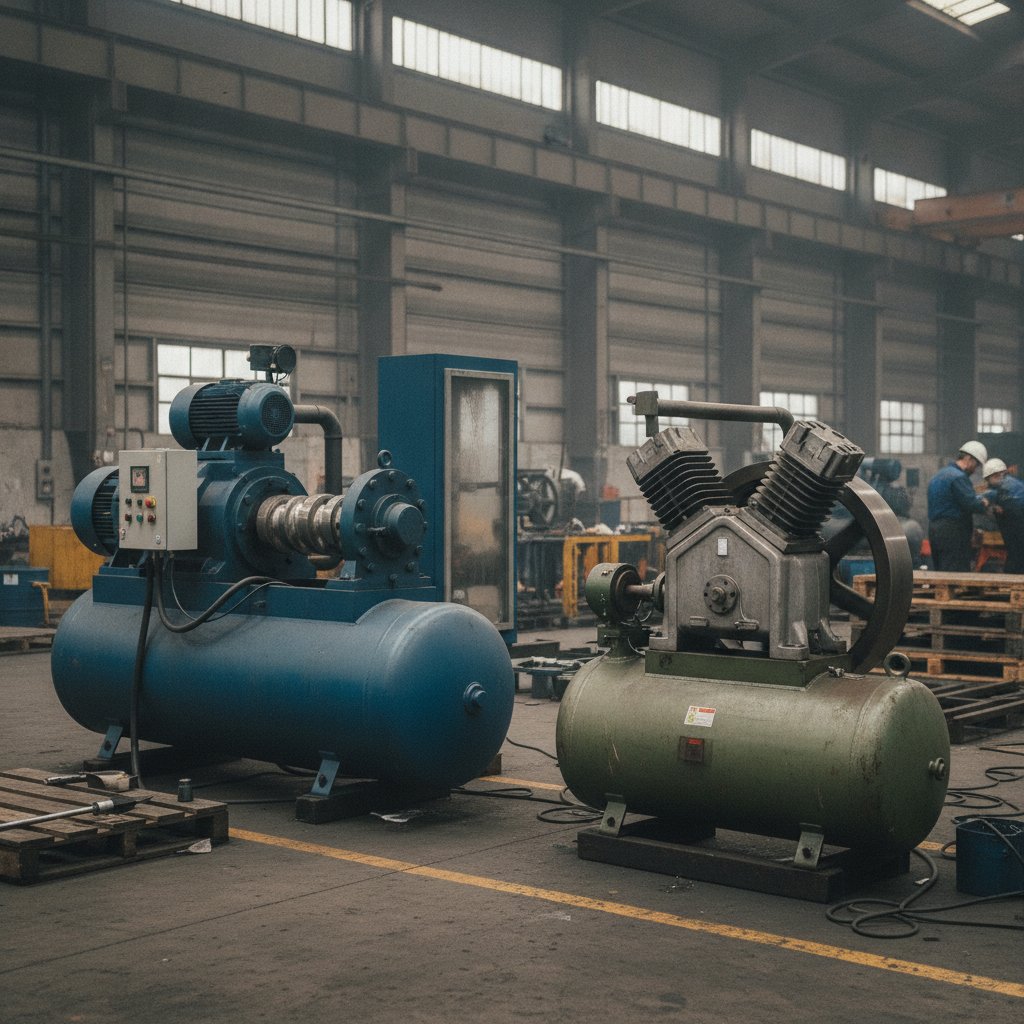

Pistão ou parafuso para o meu consumo?

O tipo de compressor interfere diretamente em como você interpreta o PCM. E aqui entra uma diferença que o vendedor raramente explica na hora da negociação.

O compressor de pistão trabalha em ciclos: comprime, para, comprime, para. O tempo em que ele fica parado chama-se ciclo de trabalho. Um compressor de pistão bem projetado para uso industrial suporta 60% a 70% de ciclo de trabalho, alguns chegam a 100% em uso contínuo, mas são a minoria no segmento de preço acessível. Se você comprar um pistão de entrada e deixá-lo rodando o dia inteiro sem parar, em seis meses o pistão está fundido.

O compressor parafuso foi feito para funcionar 100% do tempo. Ele comprime de forma contínua, sem pulsação, e aguenta turno triplo sem reclamar. Para consumos acima de 50 PCM ou para operações em que o compressor não para, o parafuso é a escolha certa. Para oficinas com uso intermitente e consumo abaixo de 30 PCM, o pistão industrial de dois estágios resolve e sai muito mais barato.

Essa diferença de arquitetura afeta o cálculo de PCM necessário: com pistão, some a intermitência. Com parafuso, o número que você calculou é o número que você compra. Se quiser aprofundar a comparação entre tipos antes de decidir, o post sobre qual compressor industrial faz mais sentido para cada tipo de operação cobre esse terreno de forma detalhada.

Erros clássicos na hora de definir o tamanho

Em 28 anos visitando instalações, os mesmos erros aparecem de novo e de novo. Vale nomear cada um para você não repetir.

Comprar pelo CV do motor

Já falamos, mas vale reforçar: CV é tamanho de motor, não capacidade de entrega. Dois compressores de 10 CV podem ter 40 PCM ou 60 PCM de vazão efetiva, dependendo do projeto. Exija o dado de vazão em PCM ou l/min e converta se precisar (1 PCM = 28,3 l/min, aproximadamente).

Somar o total instalado em vez do pico de uso

Já vi oficina que somou chave de impacto, lixadeira, pistola, mais o pórtico pneumático que liga uma vez por semana, e comprou um monstro desnecessário. O critério correto é o pico real de uso simultâneo, que você só descobre observando a operação por um dia.

Ignorar o fator de ciclo de trabalho no pistão

Se você tem um pistão de 50 PCM com ciclo de trabalho de 70%, ele entrega 50 PCM só durante 70% do tempo. Se a demanda é constante, o compressor não consegue recarregar o reservatório na velocidade que a linha consome. A pressão cai, as ferramentas perdem desempenho e o motor trabalha sobrecarregado.

Subestimar o vazamento da instalação

Uma forma fácil de estimar o vazamento da sua instalação atual: ligue o compressor sem usar nenhuma ferramenta. Cronometre quanto tempo ele leva para encher o reservatório do mínimo ao máximo. Anote. Depois desligue o compressor e cronometre quanto tempo a pressão leva para cair de máximo para metade. Se cair rápido, você tem vazamento significativo. Um compressor novo não resolve linha velha com gaxetas e conexões gastas.

Esquecer a altitude

Para quem opera em regiões acima de 1.000 metros, a densidade do ar é menor. O compressor aspira menos massa de ar por ciclo. Em Curitiba, um compressor pode entregar 5% a 7% menos do que entregaria no litoral. Em cidades acima de 1.500 metros, a perda é maior ainda. Normalmente os fabricantes declaram a vazão ao nível do mar; peça a curva de correção por altitude ou aplique uma margem adicional de 10% se você estiver em região elevada.

Compressor novo ou usado: o que muda no dimensionamento

Compressor usado pode ser ótimo negócio, principalmente em parafuso, onde o equipamento tem vida útil longa se bem mantido. Mas o dimensionamento muda em um ponto importante: um compressor usado entrega menos do que a plaqueta original diz.

Pistão com anéis desgastados perde rendimento volumétrico facilmente. Parafuso com rotores desgastados também perde vazão ao longo do tempo. Um compressor de pistão de 60 PCM com cinco anos de uso intenso sem manutenção adequada pode estar entregando 40 PCM. Por isso, para máquinas usadas, suba a margem de segurança para 40% em vez de 30%, a menos que você tenha laudo de desempenho ou possa medir a vazão real com instrumento antes de comprar.

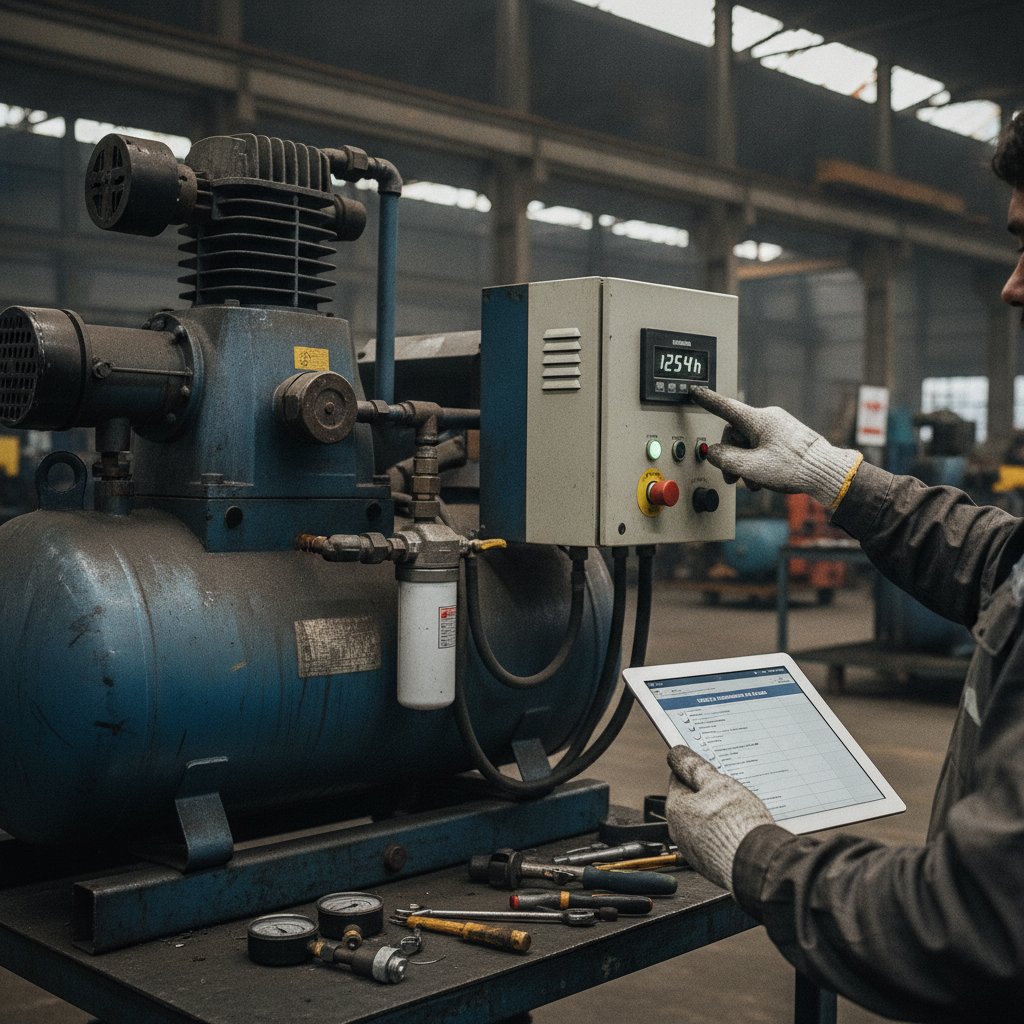

O que inspecionar antes de fechar negócio em compressor usado: horas de uso (peça o horímetro), histórico de troca de óleo, condição das válvulas (pistão), condição dos separadores de óleo e filtros (parafuso), temperatura de trabalho, e se existe qualquer sinal de retenção de óleo no ar comprimido. Compressor que manda óleo na linha não resolve com manutenção simples; pode ser defeito estrutural. Você encontra boas opções de máquinas para avaliar navegando pelos compressores listados no Galpão das Máquinas, com descrição de estado e especificações declaradas.

Uma observação sobre controle de pressão em compressores usados: equipamentos mais antigos podem estar com o sistema de controle de carga e descarga desgastado, o que faz o motor trabalhar em carga constante mesmo sem demanda. Isso aumenta consumo de energia e desgaste. Se quiser entender como esse sistema funciona e o que verificar, o post sobre como o controle de carga e descarga afeta o desempenho do compressor explica bem o mecanismo.

Resumo: o número que você leva para a negociação

Ao final desse processo, você tem dois números concretos para levar na busca pelo equipamento:

• Vazão mínima em PCM: soma do consumo das ferramentas em uso simultâneo, com margem de segurança de 25% a 30% (40% para usado).
• Pressão de trabalho em bar: pressão exigida pela ferramenta mais exigente, somada à queda de pressão esperada na linha (0,5 a 2 bar, dependendo da instalação).

Com esses dois números em mãos, você não está mais comprando compressor pelo CV nem pelo preço: está comprando pela especificação que resolve o seu problema. Qualquer vendedor sério vai te dar os dados de vazão efetiva e pressão máxima. Se não der, ou se esses dados não estiverem no manual, é motivo suficiente para desconfiar do equipamento ou do fornecedor.
