Os transformadores são dispositivos fundamentais nos sistemas elétricos, desempenhando um papel crucial na transmissão e distribuição de energia. Entender as variedades de transformadores é essencial para engenheiros e profissionais da área, pois cada tipo tem suas aplicações específicas e vantagens.
A escolha do transformador adequado depende de vários fatores, incluindo a tensão de operação, a potência necessária e o ambiente de instalação. Compreender as características e aplicações de cada tipo de transformador é vital para garantir a eficiência e a segurança dos sistemas elétricos.
Os transformadores podem ser classificados em diferentes categorias com base em suas características e aplicações. Conhecer essas categorias é fundamental para selecionar o transformador mais adequado para cada aplicação específica.
O que é um transformador elétrico e como funciona
Um transformador elétrico é um dispositivo fundamental na distribuição de energia elétrica. Ele desempenha um papel crucial na adaptação dos níveis de tensão para garantir a eficiência na transmissão de energia.
Princípios básicos de funcionamento
O funcionamento de um transformador elétrico baseia-se nos princípios da indução eletromagnética. Quando uma corrente alternada flui pelo enrolamento primário, ela gera um campo magnético variável no núcleo do transformador. Esse campo induz uma tensão no enrolamento secundário, permitindo a transferência de energia entre os dois circuitos.
Componentes principais de um transformador
Os componentes principais de um transformador incluem o núcleo e os enrolamentos, além dos sistemas de isolamento.
Núcleo e enrolamentos
O núcleo do transformador é geralmente feito de material ferromagnético, como aço silício, para minimizar as perdas por histerese e correntes parasitas. Os enrolamentos são feitos de condutores de cobre ou alumínio e são projetados para ter uma baixa resistência elétrica.
Sistemas de isolamento
Os sistemas de isolamento são críticos para garantir a segurança e a confiabilidade do transformador. Eles incluem materiais isolantes como papel impregnado com óleo ou resinas epóxi, que previnem curtocircuitos entre os enrolamentos e o núcleo.
A compreensão desses componentes e princípios é essencial para entender como os transformadores são classificados e aplicados em diferentes contextos.
A importância dos transformadores nos sistemas elétricos brasileiros
Os transformadores elétricos desempenham um papel crucial nos sistemas elétricos brasileiros, garantindo a distribuição eficiente de energia. Eles são essenciais para ajustar os níveis de tensão, permitindo a transmissão de energia em longas distâncias sem perdas significativas.
Papel na distribuição de energia no Brasil
Os transformadores são fundamentais para a distribuição de energia no Brasil, pois permitem a adequação dos níveis de tensão às necessidades dos consumidores. Isso é especialmente importante em um país de grande extensão territorial como o Brasil, onde a energia precisa ser transmitida por longas distâncias.
Contribuição para eficiência energética
A contribuição dos transformadores para a eficiência energética é significativa. Eles ajudam a reduzir as perdas na transmissão de energia, o que é crucial para a economia de energia.
Redução de perdas na transmissão
A redução de perdas na transmissão é uma das principais vantagens dos transformadores. Ao ajustar os níveis de tensão, os transformadores minimizam as perdas de energia durante a transmissão, tornando o sistema mais eficiente.
Eficiência energética é um dos principais benefícios proporcionados pelos transformadores. Além disso, eles são projetados para operar com altos níveis de confiabilidade, garantindo a continuidade do fornecimento de energia.

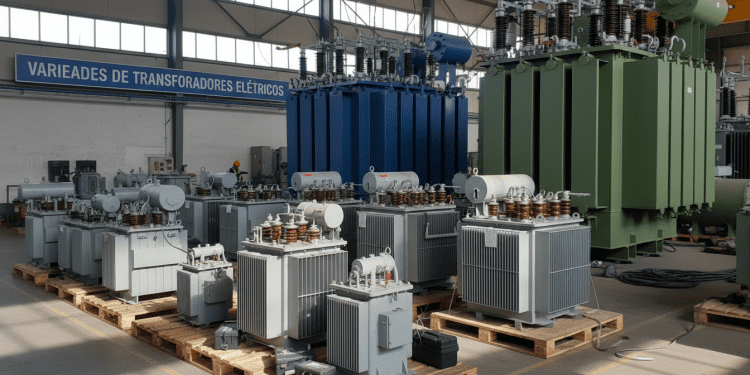

Principais tipos de transformador elétrico e suas características
Os transformadores elétricos podem ser categorizados em diferentes tipos com base em suas características construtivas e funcionais. Essa classificação é essencial para entender as diversas aplicações e especificações desses equipamentos.
Visão geral das categorias existentes
Os transformadores elétricos são classificados principalmente em transformadores de potência, transformadores de distribuição, transformadores a seco, transformadores a óleo, autotransformadores e transformadores de instrumentos. Cada categoria tem suas próprias características e é projetada para atender a necessidades específicas.
Diferenças fundamentais entre os tipos
As diferenças entre os tipos de transformadores são determinadas por vários fatores, incluindo aspectos construtivos e faixas de potência e tensão.
Aspectos construtivos
Os aspectos construtivos referem-se ao material e ao design utilizado na fabricação do transformador. Por exemplo, os transformadores a seco são construídos com materiais isolantes sólidos, enquanto os transformadores a óleo utilizam óleo como meio de isolamento e refrigeração.
Faixas de potência e tensão
A faixa de potência e tensão é outro fator crucial que distingue os diferentes tipos de transformadores. Os transformadores de potência, por exemplo, são projetados para operar em altas potências e tensões, enquanto os transformadores de distribuição são utilizados para distribuir energia em níveis de tensão mais baixos.
A tabela abaixo resume as principais características dos diferentes tipos de transformadores:
| Tipo de Transformador | Faixa de Potência | Faixa de Tensão | Meio de Isolamento |
|---|---|---|---|
| Transformador de Potência | Alta | Alta | Óleo ou SF6 |
| Transformador de Distribuição | Média/Baixa | Média | Óleo ou Seco |
| Transformador a Seco | Baixa/Média | Baixa/Média | Resina ou Ar |
Escolher o transformador adequado para uma aplicação específica requer uma compreensão detalhada dessas características. Ao considerar os aspectos construtivos e as faixas de potência e tensão, é possível selecionar o transformador que melhor atende às necessidades do projeto.

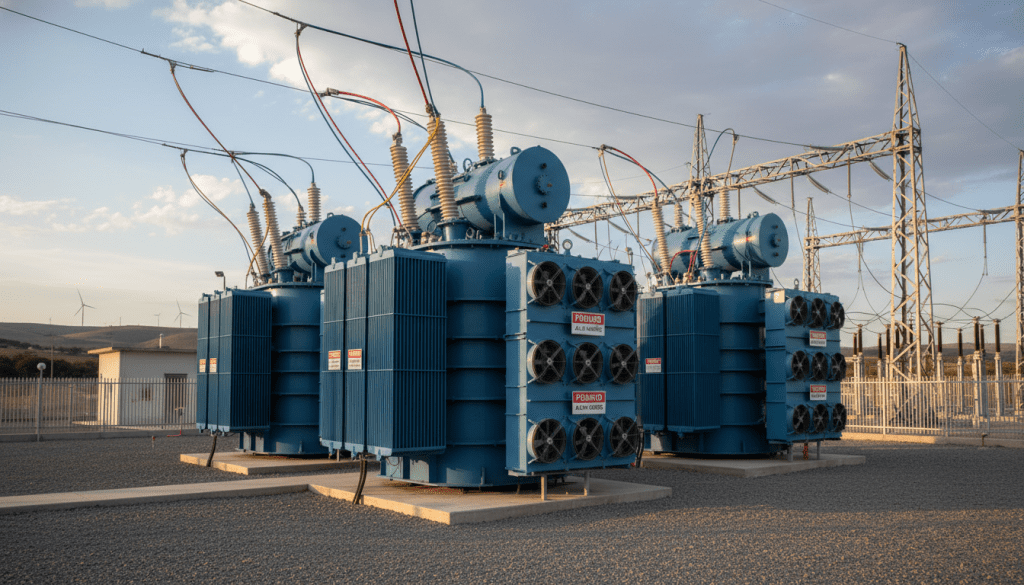

Transformadores de potência
Os transformadores de potência são fundamentais para a transmissão e distribuição de energia elétrica em larga escala. Eles são projetados para operar em altas tensões e potências, tornando-os componentes essenciais em subestações e indústrias.
Características e especificações técnicas
Os transformadores de potência são caracterizados por sua capacidade de lidar com altas tensões e correntes. Suas especificações técnicas incluem a potência nominal, a tensão de operação e a frequência. Além disso, esses transformadores são projetados para atender a normas técnicas rigorosas, garantindo sua eficiência e segurança.
Aplicações em subestações e indústrias brasileiras
Os transformadores de potência têm aplicações críticas em subestações de transmissão e distribuição de energia elétrica. Eles são utilizados para elevar ou reduzir a tensão, permitindo a transmissão eficiente de energia por longas distâncias. Nas indústrias, esses transformadores são usados para fornecer energia em alta tensão para processos que exigem grande quantidade de energia.
Casos de uso em alta tensão
Em sistemas de alta tensão, os transformadores de potência são usados para transmitir energia elétrica por longas distâncias com mínimas perdas. Eles são projetados para operar em tensões que podem chegar a centenas de quilovolts.
Integração com o Sistema Interligado Nacional
O Sistema Interligado Nacional (SIN) é uma rede de transmissão de energia elétrica que abrange grande parte do Brasil. Os transformadores de potência são fundamentais para a integração de diferentes fontes de energia ao SIN, garantindo a estabilidade e a confiabilidade do sistema.
Em resumo, os transformadores de potência são componentes essenciais para a infraestrutura elétrica brasileira, permitindo a transmissão e distribuição eficiente de energia em larga escala.
Transformadores de distribuição
Os transformadores de distribuição são fundamentais para a entrega de energia elétrica em redes urbanas e rurais. Eles são projetados para atender às necessidades específicas de distribuição de energia, garantindo eficiência e segurança.
Características técnicas e normas ABNT
Os transformadores de distribuição devem seguir as normas técnicas estabelecidas pela Associação Brasileira de Normas Técnicas (ABNT). Essas normas garantem que os transformadores sejam projetados e fabricados para atender aos padrões de qualidade e segurança.
As características técnicas incluem:
- Eficiência energética
- Níveis de isolamento
- Capacidade de sobrecarga
Aplicações em redes urbanas e rurais
Os transformadores de distribuição são utilizados tanto em redes urbanas quanto rurais. Em áreas urbanas, eles são frequentemente instalados em postes ou subestações, enquanto em áreas rurais, podem ser encontrados em locais mais remotos, exigindo soluções específicas para garantir a confiabilidade.
Diferenças entre modelos monofásicos e trifásicos
Os transformadores de distribuição podem ser monofásicos ou trifásicos. Os monofásicos são utilizados em áreas com menor demanda de energia, enquanto os trifásicos são mais adequados para áreas com maior consumo.
Soluções para áreas remotas no Brasil
Em áreas remotas, os transformadores de distribuição enfrentam desafios como condições climáticas adversas e dificuldades de manutenção. Soluções como transformadores compactos e robustos são implementadas para garantir a confiabilidade da energia.
| Característica | Monofásico | Trifásico |
|---|---|---|
| Aplicação | Áreas de baixa demanda | Áreas de alta demanda |
| Eficiência | Alta | Alta |
| Custo | Menor | Maior |
Transformadores a seco
Os transformadores a seco são projetados para atender às necessidades de instalações elétricas em espaços confinados. Eles oferecem uma alternativa segura e eficiente para diversas aplicações.
Vantagens e limitações
Uma das principais vantagens dos transformadores a seco é a sua segurança contra incêndios, pois não utilizam óleo isolante, reduzindo o risco de combustão. Além disso, são mais fáceis de instalar e manter do que os transformadores a óleo.
No entanto, os transformadores a seco têm algumas limitações. Eles tendem a ser mais caros do que os transformadores a óleo e podem ter uma eficiência ligeiramente menor.
Aplicações em ambientes internos e prédios comerciais
Devido à sua segurança e confiabilidade, os transformadores a seco são frequentemente utilizados em ambientes internos e prédios comerciais.
Segurança contra incêndios
A segurança contra incêndios é uma das principais razões para a escolha de transformadores a seco. Eles são ideais para locais onde a segurança é uma prioridade.
Uso em hospitais e data centers
Hospitais e data centers são exemplos de instalações que frequentemente utilizam transformadores a seco devido à sua confiabilidade e segurança.
| Aplicação | Vantagens | Limitações |
|---|---|---|
| Ambientes internos | Segurança contra incêndios | Custo mais elevado |
| Prédios comerciais | Confiabilidade | Eficiência ligeiramente menor |
| Hospitais e data centers | Segurança e confiabilidade | Requerimentos específicos de instalação |
Transformadores a óleo
Os transformadores a óleo oferecem características de isolamento superiores, tornando-os ideais para certas aplicações em sistemas elétricos. Sua eficiência e confiabilidade são amplamente reconhecidas.
Características de isolamento
Uma das principais vantagens dos transformadores a óleo é sua capacidade de isolamento. O óleo utilizado nesses transformadores serve como um excelente isolante elétrico, permitindo que os transformadores operem de forma segura e eficiente.
Aplicações em ambientes externos
Devido às suas características, os transformadores a óleo são frequentemente utilizados em ambientes externos, como subestações e redes de distribuição de energia.
Considerações ambientais e regulamentações brasileiras
É importante considerar as implicações ambientais do uso de transformadores a óleo. As regulamentações brasileiras exigem que os transformadores sejam manuseados e descartados de maneira adequada para minimizar o impacto ambiental.
Manutenção preventiva e preditiva
A manutenção regular é crucial para garantir a longevidade e eficiência dos transformadores a óleo. Isso inclui monitoramento contínuo e intervenções preventivas para evitar falhas.

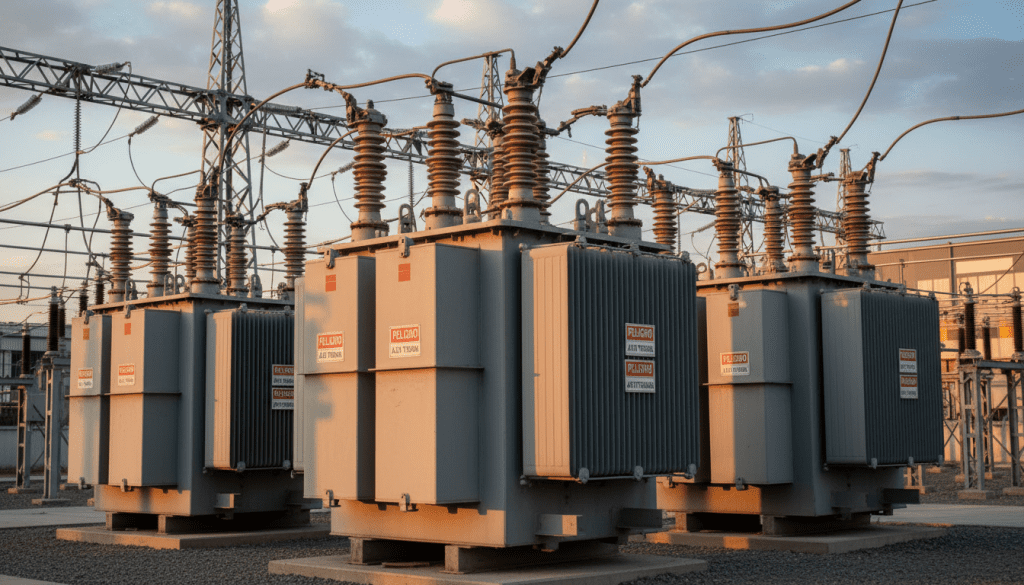

Autotransformadores e suas particularidades
Diferente dos transformadores convencionais, os autotransformadores possuem características únicas que os tornam ideais para certas aplicações. Um autotransformador é um tipo de transformador elétrico que tem apenas um enrolamento, ao invés dos dois enrolamentos separados encontrados nos transformadores tradicionais.
Diferenças estruturais em relação aos transformadores convencionais
Os autotransformadores se destacam por sua configuração simplificada, onde parte do enrolamento é compartilhada entre os circuitos primário e secundário. Isso resulta em uma redução do tamanho e do peso do dispositivo, além de diminuir as perdas de energia.
Vantagens econômicas e aplicações específicas
Devido à sua construção simplificada, os autotransformadores são geralmente mais econômicos do que os transformadores convencionais. Eles são particularmente úteis em situações onde a isolação elétrica não é necessária, como em certos sistemas de transmissão e distribuição de energia.
Uso em sistemas de transmissão
Nos sistemas de transmissão, os autotransformadores são utilizados para ajustar os níveis de tensão de forma eficiente. Eles são especialmente úteis em linhas de transmissão longas, onde a regulação de tensão é crucial.
| Característica | Autotransformador | Transformador Convencional |
|---|---|---|
| Número de Enrolamentos | 1 | 2 |
| Tamanho e Peso | Menor | Maior |
| Perdas de Energia | Menores | Maiores |
Transformadores de instrumentos
No contexto dos sistemas elétricos, os transformadores de instrumentos são fundamentais para operações seguras e eficientes. Eles desempenham um papel crucial na medição e proteção de sistemas elétricos, garantindo que as grandezas elétricas sejam monitoradas e controladas com precisão.
Transformadores de corrente (TC)
Os transformadores de corrente são projetados para reduzir as correntes elevadas a níveis seguros e mensuráveis. Isso permite a utilização de instrumentos de medição padrão e protege os equipamentos contra sobrecargas.
Transformadores de potencial (TP)
Os transformadores de potencial reduzem as tensões elevadas a níveis adequados para medição e proteção. São essenciais para garantir a segurança e a precisão nas medições de tensão nos sistemas elétricos.
Aplicações em medição e proteção
Os transformadores de instrumentos são amplamente utilizados em aplicações de medição e proteção. Eles permitem a monitoração precisa das grandezas elétricas e a atuação de dispositivos de proteção em caso de falhas.
Uso em sistemas de faturamento de energia
No contexto do faturamento de energia, os transformadores de instrumentos são cruciais para garantir que as medições de energia sejam precisas e confiáveis. Isso é fundamental para a faturação correta da energia consumida.
| Tipo de Transformador | Aplicação | Característica |
|---|---|---|
| Transformador de Corrente (TC) | Medição e Proteção | Reduz correntes elevadas |
| Transformador de Potencial (TP) | Medição e Proteção | Reduz tensões elevadas |
Em resumo, os transformadores de instrumentos são componentes vitais nos sistemas elétricos, proporcionando medições precisas e proteção adequada. Sua aplicação correta é essencial para a eficiência e segurança das operações elétricas.
Transformadores especiais e suas aplicações industriais
Os transformadores especiais desempenham um papel crucial em diversas aplicações industriais no Brasil. Eles são projetados para atender às necessidades específicas de diferentes setores, garantindo eficiência e segurança operacional.
Transformadores para fornos elétricos
Os transformadores para fornos elétricos são fundamentais na indústria siderúrgica, fornecendo a energia necessária para o processo de fusão e refino de metais. Esses transformadores são projetados para operar sob condições extremas, garantindo a estabilidade do processo.
Transformadores para retificadores
Transformadores para retificadores são utilizados em processos industriais que exigem corrente contínua. Eles são essenciais em aplicações como a eletrolise e a alimentação de sistemas de tração elétrica.
Transformadores para tração elétrica
Os transformadores para tração elétrica são cruciais para os sistemas de transporte urbano e ferroviário. Eles fornecem a energia necessária para a operação de trens e metrôs, garantindo a eficiência e a confiabilidade desses sistemas.
Aplicações na indústria siderúrgica brasileira
A indústria siderúrgica brasileira se beneficia significativamente dos transformadores especiais, especialmente aqueles projetados para fornos elétricos. Esses equipamentos são essenciais para a produção de aço, permitindo a fusão e o refino de metais de forma eficiente.
Uso em sistemas metroviários
Os transformadores para tração elétrica são amplamente utilizados nos sistemas metroviários brasileiros, fornecendo a energia necessária para a operação dos trens. A escolha do transformador adequado é crucial para garantir a eficiência e a segurança desses sistemas.
A classificação dos transformadores de potência e as características de design desses equipamentos são fundamentais para escolher o transformador certo para cada aplicação industrial. Isso garante que os transformadores atendam às necessidades específicas de cada setor, otimizando a operação e reduzindo custos.
Critérios para seleção do transformador adequado
A escolha do transformador adequado é crucial para o funcionamento eficiente de sistemas elétricos. Para fazer essa escolha, é necessário considerar vários fatores técnicos e econômicos.
Fatores técnicos a considerar
Ao selecionar um transformador, é fundamental avaliar suas especificações técnicas, como potência nominal, tensão de operação, e eficiência energética. Além disso, a compatibilidade com o sistema existente e a capacidade de suportar cargas específicas são cruciais.
Análise de custo-benefício
A análise de custo-benefício é essencial para determinar a viabilidade econômica do transformador. Isso inclui considerar não apenas o custo inicial de aquisição, mas também os custos operacionais e de manutenção ao longo do tempo.
Normas técnicas brasileiras e certificações
É importante que o transformador escolhido esteja em conformidade com as normas técnicas brasileiras, como as estabelecidas pela ABNT (Associação Brasileira de Normas Técnicas). Certificações de conformidade são indicativas da qualidade e segurança do produto.
Eficiência energética e sustentabilidade
A eficiência energética é um critério cada vez mais importante na seleção de transformadores. Optar por transformadores com alta eficiência energética não só reduz os custos operacionais, mas também contribui para a sustentabilidade ambiental.
| Critério | Descrição | Importância |
|---|---|---|
| Especificações Técnicas | Potência nominal, tensão de operação, eficiência | Alta |
| Custo-Benefício | Custo inicial, custos operacionais, manutenção | Média |
| Normas e Certificações | Conformidade com normas ABNT, certificações | Alta |
| Eficiência Energética | Redução de perdas, sustentabilidade | Alta |
Em resumo, a seleção do transformador adequado envolve uma análise cuidadosa de fatores técnicos, econômicos e de conformidade com normas. A eficiência energética deve ser um critério prioritário para garantir a sustentabilidade e reduzir custos operacionais.
Inovações e tendências tecnológicas para transformadores no Brasil
O setor de transformadores elétricos no Brasil está passando por uma fase de inovação significativa, impulsionada pela demanda por eficiência energética e pela integração de fontes de energia renovável.
As variedades de transformadores elétricos estão evoluindo para atender às necessidades específicas de diferentes aplicações, desde a distribuição de energia até a indústria.
Os tipos de transformadores estão sendo aprimorados com tecnologias avançadas, como materiais mais eficientes e designs otimizados, resultando em equipamentos mais compactos e com menor perda de energia.
Inovações como o uso de transformadores a seco e autotransformadores estão ganhando espaço devido às suas vantagens em termos de segurança e eficiência.
A tendência é que os transformadores continuem a evoluir, incorporando tecnologias de inteligência artificial e IoT, permitindo uma gestão mais eficiente da energia e uma resposta mais rápida às demandas do sistema elétrico.
