A bomba centrífuga representa um dos equipamentos mais versáteis e amplamente utilizados nos sistemas de movimentação de fluidos em ambientes industriais, comerciais e residenciais. Operando com base no princípio da força centrífuga, estes dispositivos transformam energia mecânica em energia cinética e de pressão, possibilitando o transporte eficiente de líquidos através de tubulações e sistemas hidráulicos. Este artigo técnico explora em profundidade os fundamentos, componentes, classificações e critérios de seleção das bombas centrífugas, fornecendo uma base sólida para engenheiros, técnicos e gestores envolvidos em projetos de bombeamento.
Princípio de Funcionamento da Bomba Centrífuga
Figura 1: Princípio de funcionamento da bomba centrífuga – movimento do fluido através do rotor
O funcionamento da bomba centrífuga baseia-se na transferência de energia para o fluido através de um elemento rotativo denominado rotor. Quando o rotor gira, impulsionado por um motor, ele transfere energia cinética ao fluido, criando um diferencial de pressão que promove o deslocamento do líquido. O processo pode ser descrito em três etapas fundamentais:
- O fluido entra axialmente pela sucção da bomba, sendo direcionado ao centro do rotor
- O movimento rotacional do rotor imprime velocidade ao fluido, gerando força centrífuga
- O fluido é acelerado radialmente, convertendo energia cinética em pressão na carcaça da bomba
A força centrífuga gerada pelo movimento rotacional do rotor é o princípio físico fundamental que permite à bomba centrífuga movimentar líquidos com eficiência. Este princípio, baseado na Segunda Lei de Newton, estabelece que um corpo em movimento circular tende a se afastar do centro de rotação, criando uma força radial que é aproveitada para impulsionar o fluido através do sistema.
Conheça Nossa Linha de Bombas Centrífugas
Após compreender o princípio de funcionamento, explore nosso catálogo com diversos modelos de bombas centrífugas para aplicações industriais e comerciais.
Componentes Principais da Bomba Centrífuga

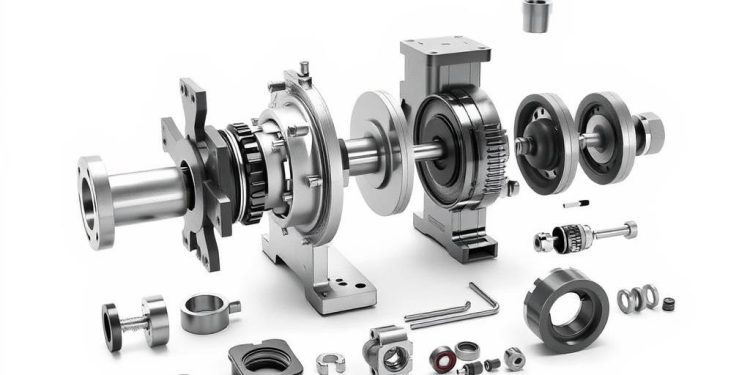

Figura 2: Vista explodida dos componentes de uma bomba centrífuga industrial
A estrutura de uma bomba centrífuga é composta por diversos elementos que trabalham em conjunto para garantir seu funcionamento adequado. Os três componentes fundamentais são:
Rotor (Impelidor)
O rotor é o componente móvel principal da bomba centrífuga, responsável por transferir energia ao fluido. Construído geralmente em materiais como ferro fundido, bronze, aço inoxidável ou polímeros técnicos, o rotor pode apresentar diferentes configurações:
Figura 3: Rotor fechado com pás curvas
- Rotor fechado: Com discos em ambos os lados das pás, oferece maior eficiência para líquidos limpos
- Rotor semiaberto: Com disco apenas em um lado, adequado para líquidos com pequenas partículas
- Rotor aberto: Sem discos laterais, indicado para fluidos com sólidos em suspensão
Carcaça (Voluta)
A carcaça é o componente estacionário que envolve o rotor, projetada para direcionar o fluxo do fluido e converter a energia cinética em pressão. A geometria da voluta, com sua seção transversal que aumenta progressivamente em direção à saída, permite a recuperação de pressão e a estabilização do fluxo. As carcaças podem ser:
- Voluta simples: Design padrão com uma única câmara espiral
- Voluta dupla: Com duas câmaras opostas para equilibrar forças radiais
- Carcaça difusora: Com palhetas fixas para guiar o fluxo, comum em bombas multiestágio
Figura 4: Carcaça tipo voluta em corte
Eixo e Sistema de Vedação
O eixo transmite o torque do motor ao rotor, sendo um componente crítico para o desempenho da bomba. Fabricado geralmente em aço inoxidável para resistir à corrosão e fadiga, o eixo é apoiado em mancais e incorpora sistemas de vedação para evitar vazamentos. Os principais sistemas de vedação incluem:
- Gaxetas: Anéis de material compressível que formam uma barreira mecânica
- Selos mecânicos: Faces polidas que deslizam entre si, oferecendo vedação superior
- Vedações labirinto: Utilizadas em aplicações específicas para minimizar o atrito
Figura 5: Sistema de vedação com selo mecânico
Classificação das Bombas Centrífugas
As bombas centrífugas podem ser classificadas segundo diversos critérios, sendo os principais relacionados à configuração do rotor, posição do eixo e número de estágios. Compreender estas classificações é fundamental para a seleção adequada do equipamento conforme a aplicação específica.
Quanto ao Número de Estágios
Bombas Monoestágio
Equipadas com um único rotor, as bombas monoestágio são indicadas para aplicações que requerem pressões moderadas e altas vazões. São mais simples, compactas e de menor custo, sendo amplamente utilizadas em sistemas de abastecimento, irrigação e processos industriais básicos.
Figura 6: Bomba centrífuga monoestágio em corte
Bombas Multiestágio
Compostas por dois ou mais rotores montados em série no mesmo eixo, as bombas multiestágio somam a pressão gerada por cada estágio, permitindo atingir alturas manométricas elevadas. São empregadas em aplicações que demandam alta pressão, como sistemas de alimentação de caldeiras, mineração e abastecimento de edifícios altos.
Figura 7: Bomba centrífuga multiestágio com rotores em série
Quanto à Posição do Eixo
| Tipo | Características | Aplicações Típicas | Vantagens |
|---|---|---|---|
| Bomba Horizontal | Eixo paralelo ao solo, montagem em base | Processos industriais, irrigação, abastecimento | Fácil manutenção, versatilidade, menor custo |
| Bomba Vertical | Eixo perpendicular ao solo, motor na parte superior | Poços profundos, sistemas de drenagem, efluentes | Economia de espaço, melhor NPSH, submersibilidade |
| Bomba Submersível | Conjunto motor-bomba totalmente submerso | Poços artesianos, mineração, esgotamento | Eliminação de problemas de escorva, operação silenciosa |
Figura 8: Comparação entre configurações horizontal e vertical de bombas centrífugas
A escolha entre bombas horizontais e verticais depende de fatores como espaço disponível, características do fluido, condições de sucção e requisitos de manutenção. Bombas horizontais são geralmente preferidas quando há espaço adequado e necessidade de fácil acesso para manutenção, enquanto as verticais são vantajosas em instalações com limitação de área ou quando é necessário bombear a partir de poços profundos.
Aplicações industriais e comerciais
Figura 9: Bomba centrífuga em aplicação industrial de processamento químico
A versatilidade das bombas centrífugas permite sua aplicação em diversos setores industriais e comerciais. Cada aplicação apresenta requisitos específicos que determinam o tipo e as características da bomba a ser utilizada.
Sistemas de Abastecimento
Em sistemas de abastecimento de água, as bombas centrífugas são utilizadas para captação, tratamento e distribuição. Bombas de grande porte são empregadas em estações elevatórias, enquanto modelos menores servem para pressurização em edifícios.
Sistemas de Refrigeração
Em sistemas HVAC e refrigeração industrial, bombas centrífugas circulam água ou fluidos refrigerantes entre trocadores de calor, torres de resfriamento e unidades terminais, garantindo a transferência térmica eficiente.
Processos Químicos
Na indústria química, bombas centrífugas fabricadas em materiais resistentes à corrosão movimentam fluidos agressivos. Modelos com vedações especiais garantem segurança no transporte de produtos perigosos.
Irrigação Agrícola
Sistemas de irrigação utilizam bombas centrífugas para captação de água de fontes superficiais ou subterrâneas e distribuição através de pivôs, aspersores ou gotejadores, otimizando o uso de recursos hídricos.
Mineração
Na mineração, bombas centrífugas robustas transportam polpas abrasivas e efluentes. Modelos com revestimentos especiais resistem ao desgaste causado por partículas sólidas em suspensão.
Tratamento de Efluentes
Estações de tratamento de efluentes empregam bombas centrífugas para movimentação de águas residuais entre as diferentes etapas do processo, desde o recalque inicial até a disposição final.
Encontre a bomba ideal para sua aplicação
Com base nas aplicações apresentadas, explore nossa seleção de bombas centrífugas específicas para cada setor industrial e comercial.
Critérios para seleção da bomba centrífuga ideal
Figura 16: Curvas características de desempenho de bomba centrífuga
A seleção adequada de uma bomba centrífuga requer análise criteriosa de diversos parâmetros técnicos e operacionais. Os principais fatores a serem considerados incluem:
Parâmetros Hidráulicos
Vazão Requerida
A vazão representa o volume de fluido que a bomba deve movimentar por unidade de tempo, expressa geralmente em m³/h ou L/min. Este parâmetro é determinado pelos requisitos do processo ou sistema, devendo ser calculado com precisão para evitar sub ou superdimensionamento.
Altura Manométrica Total
A altura manométrica total (AMT) corresponde à energia que a bomba deve fornecer ao fluido para vencer as diferenças de altura geométrica e as perdas de carga no sistema. Expressa em metros de coluna de fluido (mcf) ou em unidades de pressão (Pa, bar), a AMT é calculada pela soma de:
- Altura estática de sucção e recalque
- Perdas de carga nas tubulações e acessórios
- Pressão requerida no ponto de utilização
Figura 17: Componentes da altura manométrica total
Características do Fluido
| Propriedade | Impacto na Seleção | Considerações Especiais |
|---|---|---|
| Viscosidade | Afeta a eficiência e potência requerida | Fluidos viscosos podem exigir fatores de correção nas curvas de desempenho |
| Densidade | Influencia diretamente a potência necessária | Fluidos mais densos que a água requerem motores mais potentes |
| Temperatura | Afeta materiais, vedações e NPSH | Temperaturas extremas exigem materiais e vedações especiais |
| Corrosividade | Determina materiais de construção | Fluidos corrosivos requerem ligas especiais ou revestimentos |
| Presença de sólidos | Influencia o tipo de rotor e vedações | Partículas abrasivas exigem materiais resistentes ao desgaste |
Eficiência Energética
Figura 18: Comparativo de eficiência energética entre diferentes modelos
A eficiência energética é um fator crítico na seleção de bombas centrífugas, especialmente em aplicações de operação contínua. Uma bomba operando no seu ponto de melhor eficiência (BEP – Best Efficiency Point) não apenas consome menos energia, mas também apresenta menor desgaste e maior vida útil. Considere:
- Selecionar bombas com alta eficiência hidráulica no ponto de operação previsto
- Avaliar o uso de inversores de frequência para ajuste da operação conforme demanda
- Considerar o custo do ciclo de vida (LCC – Life Cycle Cost), não apenas o investimento inicial
- Verificar a classificação de eficiência energética segundo normas como IEC 60034-30
A análise cuidadosa destes critérios, aliada ao conhecimento das curvas características da bomba, permite selecionar o equipamento que melhor atende às necessidades específicas da aplicação, garantindo operação eficiente e econômica ao longo de sua vida útil.
Instalação e manutenção
Figura 19: Instalação correta de bomba centrífuga com componentes auxiliares
Boas Práticas de Instalação
A instalação adequada de uma bomba centrífuga é fundamental para seu desempenho e durabilidade. Seguem diretrizes essenciais:
Fundação e Alinhamento
- Instalar a bomba sobre base rígida, dimensionada para absorver vibrações
- Garantir alinhamento preciso entre bomba e motor, utilizando instrumentos adequados
- Verificar nivelamento horizontal e vertical do conjunto
Tubulações
- Dimensionar adequadamente as tubulações de sucção e recalque
- Instalar suportes independentes para as tubulações, evitando tensões na bomba
- Utilizar juntas de expansão para absorver dilatações térmicas
- Minimizar o uso de conexões na linha de sucção para reduzir perdas de carga
Acessórios
- Instalar válvula de pé com crivo na sucção (quando aplicável)
- Prever válvula de retenção e registro de gaveta na descarga
- Incluir manômetros para monitoramento da pressão
- Considerar a instalação de sensores de temperatura e vibração em aplicações críticas
Sistema Elétrico
- Dimensionar cabos e dispositivos de proteção conforme normas técnicas
- Instalar dispositivos de proteção contra sobrecarga, subtensão e falta de fase
- Garantir aterramento adequado do conjunto
Manutenção Preventiva
Figura 20: Manutenção preventiva em bomba centrífuga industrial
Um programa de manutenção preventiva bem estruturado prolonga a vida útil da bomba centrífuga e previne falhas inesperadas. As principais atividades incluem:
| Frequência | Atividades | Benefícios |
|---|---|---|
| Diária | Verificação visual, monitoramento de ruídos e vibrações anormais, leitura de pressões e temperaturas | Identificação precoce de anomalias, prevenção de falhas catastróficas |
| Mensal | Verificação de alinhamento, inspeção de vedações, lubrificação de mancais, aperto de conexões | Redução de desgaste prematuro, prevenção de vazamentos |
| Semestral | Análise de vibração, verificação de folgas, inspeção detalhada de componentes | Detecção de desgastes internos, planejamento de intervenções |
| Anual | Desmontagem completa, inspeção de componentes internos, substituição preventiva de peças de desgaste | Renovação da vida útil, manutenção da eficiência original |
Diagnóstico de problemas comuns
Vazão insuficiente
Possíveis causas: rotor parcialmente obstruído, velocidade de rotação incorreta, desgaste do rotor, ar na tubulação de sucção, NPSH insuficiente. Verifique a condição do rotor, o sentido de rotação e a estanqueidade da linha de sucção.
Pressão insuficiente
Possíveis causas: velocidade de rotação baixa, presença de ar no fluido, desgaste do rotor ou anéis de desgaste, operação fora do ponto de projeto. Verifique a rotação do motor, a condição dos componentes internos e as condições operacionais.
Consumo excessivo de energia
Possíveis causas: desalinhamento, atrito em componentes internos, densidade ou viscosidade do fluido acima do especificado, operação fora do ponto de melhor eficiência. Verifique o alinhamento, a condição dos mancais e as propriedades do fluido bombeado.
Vibração excessiva
Possíveis causas: desbalanceamento do rotor, desalinhamento, cavitação, fundação inadequada, desgaste de mancais. Realize análise de vibração para identificar a frequência e amplitude, determinando a causa específica.
Figura 21: Fluxograma de diagnóstico para problemas comuns
Inovações tecnológicas em bombas centrífugas
Figura 22: Bomba centrífuga moderna com tecnologia de monitoramento IoT
O desenvolvimento tecnológico tem impulsionado significativas inovações no setor de bombas centrífugas, resultando em equipamentos mais eficientes, inteligentes e sustentáveis. Entre as principais tendências destacam-se:
Eficiência Energética
Novos designs hidrodinâmicos, materiais avançados e técnicas de modelagem computacional têm permitido o desenvolvimento de rotores com eficiência superior. Bombas com classificação IE4 e IE5 representam o estado da arte em eficiência energética.
Monitoramento Inteligente
A integração de sensores IoT (Internet das Coisas) permite monitoramento em tempo real de parâmetros operacionais como pressão, temperatura, vibração e consumo energético, possibilitando manutenção preditiva e otimização contínua.
Materiais Avançados
Compósitos de alta resistência, cerâmicas técnicas e ligas especiais têm ampliado a durabilidade e aplicabilidade das bombas centrífugas em ambientes agressivos, reduzindo desgaste e estendendo intervalos de manutenção.
Estas inovações não apenas melhoram o desempenho técnico das bombas centrífugas, mas também contribuem para a redução do custo total de propriedade (TCO) e do impacto ambiental, alinhando-se às crescentes demandas por sustentabilidade e eficiência operacional nos processos industriais.
Conclusão
As bombas centrífugas representam uma solução versátil e eficiente para a movimentação de fluidos em diversos setores industriais e comerciais. Sua ampla faixa de aplicação, aliada à robustez e relativa simplicidade construtiva, justifica sua posição como o tipo de bomba mais utilizado globalmente. A compreensão adequada dos princípios de funcionamento, critérios de seleção e práticas de instalação e manutenção é fundamental para garantir operação eficiente, econômica e confiável destes equipamentos.
Com o avanço contínuo da tecnologia, as bombas centrífugas evoluem para incorporar recursos de monitoramento inteligente, materiais avançados e designs otimizados, ampliando ainda mais sua aplicabilidade e eficiência. A seleção criteriosa, baseada em parâmetros técnicos bem definidos e no conhecimento das características específicas da aplicação, continua sendo o fator determinante para o sucesso de um sistema de bombeamento.
